Что такое резервирование Turbo Chain?

Turbo Chain – кольцевая топология с самовосстановлением, которая обеспечивает автоматический переход на другой ресурс и резервирование в случае отказа сети. Технология предназначена для сокращения времени простоя и обеспечения высочайшего уровня надежности сети.

Классические сети Ethernet не позволяют устанавливать более 1 связи между 2-мя устройствами, и, согласно правилам, должны строиться в виде звезды или дерева, создание петель запрещено, т.к. может вести к появлению широковещательного шторма и блокировке работы сети. Технологии резервирования Turbo Ring и Turbo Chain, которые используются МОХА, позволяют создавать сети с избыточными связями.

В отличие от Turbo Ring, Turbo Chain использует два или более канала для обеспечения дублирования трафика, и в случае отказа одного из каналов, трафик будет автоматически переключен на другой канал. По сути резервирование на основе дублирования каналов и переключения на другой канал в случае отказа одного из них.

Как работает резервирование Turbo Chain?

Избыточность Turbo Chain работает за счет создания замкнутой топологии сети, в которой каждый узел подключен к следующему узлу в кольцевой цепочке. В случае сбоя в сети активируется резервный путь, и поток данных автоматически переключается на резервный путь без прерывания. Это гарантирует, что связь между узлами остается бесперебойной, и сеть продолжает нормально функционировать.

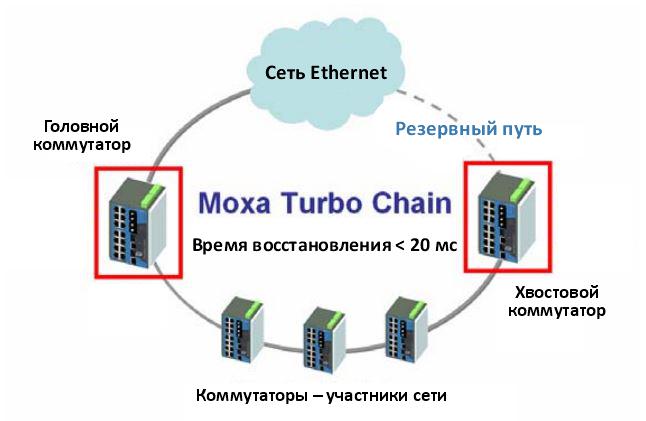

Сеть строится из коммутаторов, один из которых является головным, последний – хвостовым. Головной подключается через один из портов (Head) к существующей сети, а через другой – к цепочке коммутаторов, которые являются участниками цепи, они не подключены к внешней сети. Хвостовой коммутатор замыкает цепочку участников. Все эти роли настраиваются специалистами через веб-интерфейс, либо вручную.

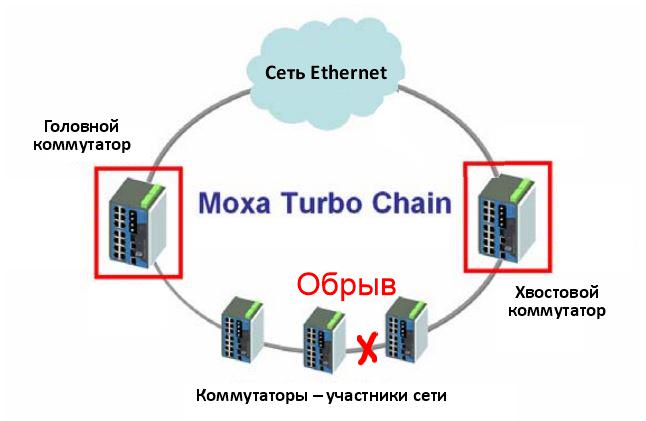

У хвостового коммутатора есть порт Tail, который блокируется, когда цепь подключена к существующей сети. Но при аварии Tail будет активирован, передача информации пойдет в обе стороны от места обрыва вплоть до восстановления первоначального соединения.

Резервирование Turbo Chain – это метод, который включает в себя создание механизма резервного копирования, который может взять на себя функции в случае сбоя. Этот механизм предназначен для обеспечения того, чтобы система продолжала работать, даже если в основной системе произошел сбой. Эта технология используется в критически важных системах, где простои могут привести к значительным финансовым потерям или угрозам безопасности.

Преимущества Turbo Chain

• Повышенная надежность: резервирование Turbo Chain повышает надежность критически важных систем, предоставляя механизм резервного копирования, который может вступить во владение в случае сбоя. Время восстановления системы менее 20 мс, если медь Gigabit – до 50 мс. Это гарантирует, что система продолжит работу даже в случае отказа основной системы.
• Масштабируемость: сеть может включать до 250 коммутаторов, причем устройства внутри сети могут соединяться как медью, так и оптикой, и скорость передачи данных между устройствами может быть разной.
• Сокращение времени простоя: механизм резервного копирования, обеспечиваемый резервированием Turbo Chain, сокращает время простоя критически важных систем, что может привести к значительным финансовым потерям или угрозе безопасности. Это гарантирует, что операции могут продолжаться даже во время обслуживания или ремонта основной системы.
• Повышенная безопасность: резервирование Turbo Chain гарантирует, что важные системы продолжают работать даже в случае неисправности, снижая риск угроз безопасности. Это особенно важно в таких отраслях, как транспорт, где безопасность имеет первостепенное значение.
• Экономичность: резервирование Turbo Chain – это экономичное решение для обеспечения отказоустойчивости критически важных систем. Это снижает потребность в дорогостоящем обслуживании или ремонте основной системы, так как резервный механизм может взять на себя функции в случае сбоя.

Применение Turbo Chain

Turbo Chain используется в ряде отраслей, где простой может привести к значительным финансовым потерям или угрозе безопасности:

• Транспорт
• Энергетика
• Промышленное производство

MOXA – ведущий поставщик решений для промышленных сетей – производит управляемые коммутаторы, поддерживающие технологии Turbo Chain.
