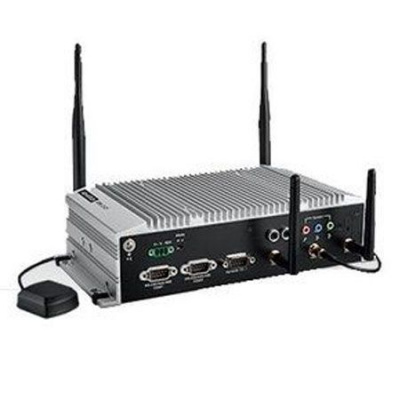

Advantech ARK-2121V-S9A1E — компактный компьютер

Артикул: ARK-2121V-S9A1E

Компактный компьютер Intel Atom E3845 1.91 ГГц / до 8ГБ DDR3L 1333 / VGA / HDMI / 2xGb LAN / 4xLAN PoE / 6xDI & 2xDO / 4xUSB / GPS / G-sensor / 4xmPCIe — Advantech ARK-2121V-S9A1E

Подробнее

Цены указаны с НДС

Нашли дешевле?

Оплата

Жмите запросить цену

Оборудование со склада и под заказ

Конcультируйтесь +7 (343) 381-75-75, отправляйте спецификации ipcsales@aveon.ru

АВЕОН – дистрибьютор АСУ и IT | Собственное производство защищенных ПК
Техподдержка | Гарантия | Сервис | Доставка по России от 1 дня!
Самовывоз: Екатеринбург, Челябинск, Пермь, Тюмень, Ханты-Мансийск, Сургут

Описание

Основные характеристики серии ARK-2121V

Intel Atom E3825 Dual Core 1.33 GHz & E3845 Quad Core 1.91 GHz SoC
4 PoE Ports to Support Mainstream IP Cameras
Isolated COM ports and DIO
Diversity Communication Abilities, ex. WWAN, WLAN
Built-in GPS and G-Sensor for GIS application
Intelligent Vehicle Power Ignition
9 ~ 36 VDC* Wide Power Input w/isolation
1 x Removable 2.5" drive bay
Supports iManager, SUSIAccess and Embedded Software APIs
Up to -40 ~ 70°C wide temperature support (by project)

Модификации ARK-2121V

ARK-2121V-S3A1E
ARK-2121V-S9A1E

Спецификация

	ARK-2121V-S3A1E	ARK-2121V-S9A1E
Processor
	Intel Atom E3825 DC SoC	Intel Atom E3845 QC SoC
Core Number	2	4
Frequency	1.33 GHz	1.91 GHz
L2 Cache	1 MB	2 MB
BIOS	AMI EFI 64 Mbit	AMI EFI 64 Mbit
Memory
Technology	DDR3L 1066 MHz	DDR3L 1333 MHz
Max. Capacity	8 GB	8 GB
Socket	1x204-pin SO-DIMM	1x204-pin SO-DIMM
Graphics
Chipset	Intel Gen7 Graphics	Intel Gen7 Graphics
Graphic Engine	DirectX11, OpenGL3.2, OpenCL1.1 Full HW acceleration, decode: H.264, MPEG2/4, VC-1, WMV9. Encode: H.264, MPEG2	DirectX11, OpenGL3.2, OpenCL1.1 Full HW acceleration, decode: H.264, MPEG2/4, VC-1, WMV9. Encode: H.264, MPEG2
VGA	Up to 2560x1600 @ 60Hz	Up to 2560x1600 @ 60Hz
HDMI	Lockable HDMI connector, up to 1080p	Lockable HDMI connector, up to 1080p
Audio
Main System	Realtek ALC888S, High Definition Audio (HD), Line-in, Line out, Mic-in	Realtek ALC888S, High Definition Audio (HD), Line-in, Line out, Mic-in
Ethernet
LAN1	10/100/1000 Mbps Intel I210-IT GbE, support Wake on LAN	10/100/1000 Mbps Intel I210-IT GbE, support Wake on LAN
LAN2	10/100/1000 Mbps Intel I210-IT GbE, support Wake on LAN	10/100/1000 Mbps Intel I210-IT GbE, support Wake on LAN
I/O Interface
Power over Ethernet, PoE	N/A	4x10/100 Mbps - 4ports full-load, IEEE802.3af Class 2 (7Watt) - 2ports full-load, IEEE802.3af Class 3 (15.4Watt)
Serial Port	2xRS-232/422/485 ports w/ 3KV isolation (support auto flow control, jumper selectable)	N/A
Optional COM or CANBus	2xDB9 connectors for RS-232/422/485 signal (Default) or CANBus 2.0A/B (Module option)	2xDB9 connectors for RS-232/422/485 signal (Default) or CANBus 2.0A/B (Module option)
GPIO	6xDI & 2xDO w/ 3KV isolation Input Voltage: 0 to 30 VDC, Output Current: Max. 500 mA per channel On-state Voltage: 24 VDC nominal, open collector to 30 VDC	6xDI & 2xDO w/ 3KV isolation Input Voltage: 0 to 30 VDC, Output Current: Max. 500 mA per channel On-state Voltage: 24 VDC nominal, open collector to 30 VDC
USB	3xUSB 2.0 & 1xUSB3.0	3xUSB 2.0 & 1xUSB3.0
Other
GPS	On board standalone GPS, support GPS, GLONASS, GALILEO and QZSS signals	On board standalone GPS, support GPS, GLONASS, GALILEO and QZSS signals
G-Sensor	On board high resolution G-Sensor, up to 13-bit resolution at ± 16g	On board high resolution G-Sensor, up to 13-bit resolution at ± 16g
Watchdog Timer	255 levels timer interval, setup by software	255 levels timer interval, setup by software
Expansion
Mini PCIe #1	Full-size Mini PCIe, support mSATA	Full-size Mini PCIe, support mSATA
Mini PCIe #3	Full-size Mini PCIe w/SIM holder, support WWAN module	Full-size Mini PCIe w/SIM holder, support WWAN module
Mini PCIe #4	Full-size Mini PCIe w/SIM holder, support WWAN module	Full-size Mini PCIe w/SIM holder, support WWAN module
Mini PCIe #2	Half-size Mini PCIe, support WLAN module	Half-size Mini PCIe, support WLAN module
Storage
2.5" Drive Bay	1x Hot-swappable 2.5" drive bay (Max 9.5mm height)	1x Hot-swappable 2.5" drive bay (Max 9.5mm height)
mSATA	Laverage MiniPCIe #1 slot	Laverage MiniPCIe #1 slot
Software Support
Microsoft Windows	WES8, WES7, Windows 8, Windows 7	WES8, WES7, Windows 8, Windows 7
Linux	Support by project	Support by project
Power
Power Type	AT/ATX	AT/ATX
Input Voltage	9 ~ 36 VDC w/isolation	9 ~ 36 VDC w/isolation
Power Ignition Management	Selectable boot-up & shut-down voltage, on/off delay time	Selectable boot-up & shut-down voltage, on/off delay time
Isolation	1.5KV Isolated	1.5KV Isolated
Mechanical
Mounting	Din-Rail mounting, Desk/wall-mounting, VESA mounting	Din-Rail mounting, Desk/wall-mounting, VESA mounting
Construction	Aluminum housing, Silver	Aluminum housing, Silver
Dimensions	264.5x69.2x133.0 mm	264.5x69.2x133.0 mm
Environment
Operating Temperature	With extended temperature peripherals: -30~70°C with 0.7m/s air flow With standard temperature peripherals: 0 ~ 45°C with 0.7m/s air flow	With extended temperature peripherals: -30~60°C with 0.7m/s air flow With standard temperature peripherals: 0 ~ 45°C with 0.7m/s air flow
Storage Temperature	-40 ~ 85°C (-40 ~ 185°F)	-40 ~ 85°C (-40 ~ 185°F)
Relative Humidity	95% @ 40°C (non-condensing)	95% @ 40°C (non-condensing)
Vibration/Shock	With mSATA/SSD: IEC 60721-3-5 Class 5M3	With mSATA/SSD: IEC 60721-3-5 Class 5M3
Regulation
EMC	CE/FCC Class A, CCC, BSMI	CE/FCC Class A, CCC, BSMI
Safety	UL, CCC, BSMI, E-Mark (E13)	UL, CCC, BSMI, E-Mark (E13)
In-Vehicle Power	ISO7637-2 Lev.4	ISO7637-2 Lev.4

Характеристики

Конструктивное исполнение

Конструктив корпусаАлюминиевый корпус
Вид монтажаНастольный, Монтаж на стене, Монтаж на DIN-рейку, VESA 75
МатериалАлюминий

Процессор

Тип предустановленного процессораIntel Atom E3845
Частота процессора1.91 ГГц

Чипсет

Тип чипсетаIntel Atom SoC

Оперативная память

Тип оперативной памятиDDR3L 1066
Количество разъемов для модулей оперативной памяти1xSODIMM 204pin
Max поддерживаемый объем оперативной памяти8 ГБ

Устройства хранения данных

Поддержка mSATAДа

Дисковые контроллеры

Каналов SATA II1

Интерфейсы ввода-вывода

Количество портов USB4
Портов USB v2.03
Портов USB v3.01

Сетевые интерфейсы

Контроллер EthernetIntel i210-IT
Количество Ethernet портов6
Портов 10/100/1000 Megabit/s2
Портов PoE+ 10/100/1000 Mbit/s4

Видеоадаптер

ВидеоконтроллерIntel Gen7 graphic engine

Расширенный функционал

Кол-во слотов для SIM-картДа, 2
GPSДа

Промышленные интерфейсы/протоколы

Портов интерфейса CAN2
Протокол высокого уровня CANCAN 2.0A

Дискретный ввод-вывод

Всего каналов дискретного ввода-вывода8
Изолированный дискретный ввод-выводДа
Всего каналов дискр. ввода6
Всего каналов дискр. вывода2

Слоты расширения

Всего слотов расширения4
Слоты Mini-PCIe4

Отсеки для накопителей

Количество отсеков для 2.5" внешние1

Аудио

АудиоконтроллерRealtek ALC888

Охлаждение

Тип охладителяБезвентиляторный

Разъемы и кабели

РазъемыDB15 VGA, HDMI, 4xRJ45, 2xRJ45 Ethernet, 4xUSB, Audio (in/out/Mic), DC input (Клеммная колодка), DIO (Клеммная колодка)
Кабели в комплекте1 x GPS antenna Active with 5M SMA cable, 10-Pin DIO plug in block

Сторожевой таймер

Программный таймерДа
Время срабатывания тайм.255-level timer interval

Требования по питанию

Входное напряжение питания. Постоянный ток9 ... 36 В
Изоляция питания1500 В

Программное обеспечение

Совместимость с операционными системамиWindows 7, Windows Embedded Standard 7, Windows 8, Windows Embedded Standard 8

Условия эксплуатации

Рабочая температура-30 ... 60 °С
Допустимая влажность эксплуатации10 ... 95 %

Габариты

Ширина264.5 мм
Высота69.2 мм
Глубина133 мм

Стандарты и сертификаты

СертификатыCE, FCC Class A
БезопасностьCCC, UL, BSMI

Производство

ПроизводительAdvantech

Документация

Спецификация ARK-2121V-S9A1E
