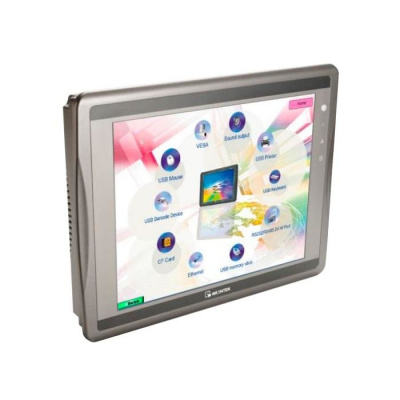

Weintek MT8121iE — панель оператора 12.1 "
Снято с производства | Рекомендуем MT8121XE3
Панель оператора 12.1" / 1024x768 / 16.2 млн цветов / RS-232 / RS-485 / Ethernet / MPI 187 — Weintek MT8121iE
Конcультируйтесь +7 (343) 381-75-75, отправляйте спецификации ipcsales@aveon.ru
АВЕОН – дистрибьютор АСУ и IT | Собственное производство защищенных ПК
Техподдержка | Гарантия | Сервис | Доставка по России от 1 дня!
Самовывоз: Екатеринбург, Челябинск, Пермь, Тюмень, Ханты-Мансийск, Сургут
Дисплей
Диагональ | 12.1" |
Разрешение | 1024x768 |
Тип матрицы | TFT |
Яркость | 500 кд/м2 |
Тип подсветки | LED |
Время жизни подсветки | >30000 ч |
Контрастность | 700: 1 |
Цветность | 16.2 млн цветов |
Тип сенсора | 4х проводной резистивный |
Угол обзора | 60/60/70/70 |
Параметры
Процессор | Cortex A8 |
Частота | 600 МГц |
ОЗУ | 256 Мб |
Flash (встроенный) | 128 Мб |
RTC (часы реального времени) | Есть |
Интерфейсы
Ethernet | 10/100 Base-T x 1 |
Последовательный интерфейс | COM1 RS-232/RS-485 2W/4W, COM3 RS-485 2W |
USB хост | 1xUSB2.0 |
USB клиент | 1xUSB2.0 |
Слот карт памяти | SD/SDHC |
Поддержка MQTT | Есть |
Поддержка Modbus | RTU, ASCII, Master, Slave, TCP/IP |
Поддержка MPI | 187,5 K |
Конструкция
Материал корпуса | Пластик |
Степень защиты лицевой панели | IP65 |
Защитное покрытие печатной платы | Есть |
Охлаждение | безвентиляторное |
Крепление | в щит |
Посадочное отверстие | 305x231 мм |
Габариты | 322x243x51 мм |
Вес (нетто) | 2.1 кг |
Комплект поставки: | крепежные элементы, предохранитель, разъем питания, инструкция |
ПО
ПО для разработки проектов | EasyBuilderPro |
Максимальное количество экранов в проекте | 1999 |
Драйвера USB (для загрузки проекта с ПК в панель) | устанавливаются при установке EasyBuilderPro |
Драйвера для работы с контроллерами | уже установлены в панели |
Возможность сохранения архивов данных | память панели, флешка, SD карта |
Способы загрузки проекта в панель | с ПК по USB, с ПК по Ethernet, с флешки, с SD карты |
Максимальный размер проекта | 16 Мб |
Объем памяти для сохранения архивов в панели | 48 Мб |
Возможность создания пользовательских протоколов | Есть |
Удаленный доступ к панели | FTP(архивы, рецепты, журнал событий), VNC (удаленная работа), EasyAccess (удаленная работа, загрузка проекта) |
Ftp доступ к памяти панели | Есть |
Ftp доступ к SD карте и флешке | - |
Операционная система | возможно, она и есть в панели, но к ее функциям невозможно получить доступ. Невозможно запускать никакие пользовательские исполняемые файлы. Программист может пользоваться только теми возможностями, которые предоставляет EasyBuilderPro |
Эксплуатация и хранение
Рабочая температура | 0~50? |
Температура хранения | –20...+60°C |
Напряжение питания | 24 ±20% VDC (20-28 V) |
Виброустойчивость | 10 to 25Hz(X,Y,Z direction 2G 30 minutes) |
Сертификаты | CE |
COM-порты панели MT8121iE
Название разъема:
COM1 [RS-232] 9 Pin, Male, D-sub
Тип:
Pin # | Symbol | COM1[RS-232] |
1 | Not used | |
2 | RxD | Received Data |
3 | TxD | Transmitted Data |
4 | Not used | |
5 | GND | Ground |
6 | Not used | |
7 | RTS | Ready to send output |
8 | CTS | Clear to send input |
9 | Not used |
Название разъема:
Тип:
Pin # | Symbol | Com1 [RS-485]2w | Com1 [RS-485]4w | Com3 [RS-485]2w |
1 | Rx- | Data- | Rx- | |
2 | Rx+ | Data+ | Rx+ | |
3 | Tx- | Transmitted Data | Tx- | |
4 | Tx+ | Tx+ | ||
5 | GND | Ground | Ground | |
6 | Not used | |||
7 | Data- | Data- | ||
8 | Data+ | Data+ | ||
9 | GND | Ground |
