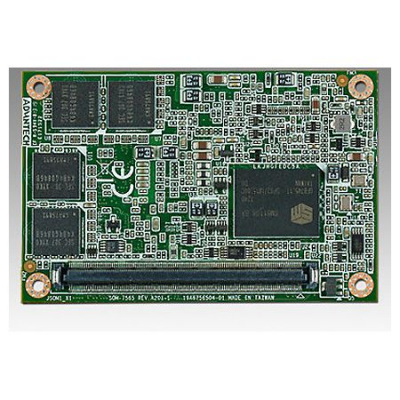

Advantech SOM-7565S0-S6A2E — одноплатный компьютер
Артикул:
SOM-7565S0-S6A2E
Одноплатный компьютер / CT N2600 1.6G non-SSD A2 COM-Express Mini Module — Advantech SOM-7565S0-S6A2E
Подробнее
Цены указаны с НДС
Уточняйте наличие
Нашли дешевле?
Оплата
Жмите запросить цену
Оборудование со склада и под заказ
Конcультируйтесь +7 (343) 381-75-75, отправляйте спецификации ipcsales@aveon.ru
АВЕОН – дистрибьютор АСУ и IT | Собственное производство защищенных ПК
Техподдержка | Гарантия | Сервис | Доставка по России от 1 дня!
Самовывоз: Екатеринбург, Челябинск, Пермь, Тюмень, Ханты-Мансийск, Сургут
Описание
Основные характеристики серии SOM-7565 A2
- Embedded Intel Atom Processor N2800 + NM10
- Intel GMA3600 supports DX9 and OGL 3.0, MPEG2/VC1/H.264 HW Decoder
- Supports onboard memory 1066/800 up to 4GB/2GB
- Supports onboard flash up to MLC 8G
- Supports 3 PCIe x1, 1 GbE, 1 SATA, 8 USB2.0, LPC, SMBus, I2C Bus
- Supports iManager, SUSIAccess and Embedded Software APIs
Модификации SOM-7565 A2
- SOM-7565M8-S8A2E
- SOM-7565S0-S6A2E
- SOM-7565S0Z2-S6A2E
- SOM-7565S4-S6A2E
Спецификация
SOM-7565M8-S8A2E | SOM-7565S0-S6A2E | SOM-7565S0Z2-S6A2E | SOM-7565S0Z-S6A2E | SOM-7565S4-S6A2E | |
Form Factor | |||||
| Pin-out Type | Type 10 | Type 10 | Type 10 | Type 10 | Type 10 |
| Form Factor | COM Express Mini R2.0 Type 10 | COM Express Mini R2.0 Type 10 | COM Express Mini R2.0 Type 10 | COM Express Mini R2.0 Type 10 | COM Express Mini R2.0 Type 10 |
Processor | |||||
| Intel Atom N2800 | N2600 | N2600 | N2600 | N2600 | |
| CPU TDP | 6.5W | 3.5W | 3.5W | 3.5W | 3.5W |
| Frequency | 1.86 GHz | 1.6 GHz | 1.6 GHz | 1.6 GHz | 1.6 GHz |
| Core Number | 2 | 2 | 2 | 2 | 2 |
| L2 Cache | 1 MB | 1 MB | 1 MB | 1 MB | 1 MB |
| BIOS | AMI EFI 16Mbit | AMI EFI 16Mbit | AMI EFI 16Mbit | AMI EFI 16Mbit | AMI EFI 16Mbit |
| Chipset | Intel NM10 | Intel NM10 | Intel NM10 | Intel NM10 | Intel NM10 |
Memory | |||||
| Technology | DDR3 1066MHz | DDR3 800MHz | DDR3 800 MHz | DDR3 800 MHz | DDR3 800 |
| Max. Capacity | 4 GB | 2GB | 2 GB | 2 GB | 2GB |
| Onboard Memory | Yes | Yes | Yes | Yes | Yes |
Display | |||||
| Controller | Intel HD Graphics | Intel HD Graphics | Intel HD Graphics | Intel HD Graphics | Intel HD Graphics |
| Graphic Engine | Intel GMA3600/3650 | Intel GMA3600 | Intel GMA3600 | Intel GMA3600 | Intel GMA3600 |
| VGA | N/A | N/A | N/A | N/A | N/A |
| LCD (TTL/LVDS/eDP) | LVDS 1-CH 18-bit | LVDS 1-CH 18-bit | LVDS 1-CH 18-bit | LVDS 1-CH 18-bit | LVDS 1-CH 18-bit |
| Multiple Display | Dual | Dual | Dual | Dual | Dual |
Expansion | |||||
| PCI Expressx4 | option | option | option | option | option |
| PCI Expressx1 | 3 | 3 | 3 | 3 | - |
| LPC | 1 | 1 | 1 | 1 | 1 |
| SMBus | 1 | 1 | 1 | 1 | 1 |
| I2C Bus | 1 | 1 | 1 | 1 | 1 |
Ethernet | |||||
| Controller | Intel 82574L | Intel 82574L | Intel 82574L | Intel 82574L | Intel 82574L |
| Speed | 10/ 100/ 1000 Mbps | 10/ 100/ 1000 Mbps | 10/ 100/ 1000 Mbps | 10/ 100/ 1000 Mbps | 10/ 100/ 1000 Mbps |
Audio | |||||
| Audio Interface | HD Audio | HD Audio | HD Audio | HD Audio | HD Audio |
| CODEC | HD Audio | AMD HD Audio | HD Audio | HD Audio | HD Audio |
Watchdog Timer | |||||
| WatchDog Timer | 65536 Level, 0 ~ 65535 sec | 65536 Level, 0 ~ 65535 sec | 65536 Level, 0 ~ 65535 sec | 65536 Level, 0 ~ 65535 sec | 65536 Level, 0 ~ 65535 sec |
Storage | |||||
| SATA | Option | Option | Option | Option | Option |
| IDE | N/A | N/A | N/A | N/A | N/A |
| Onboard Flash | Option | Option | Option | Option | Option |
I/O | |||||
| USB2.0 | 8 | 8 | 8 | 8 | 8 |
| SPI Bus | 1 | 1 | 1 | 1 | 1 |
| GPIO | 8-bit | 8-bit | 8-bit | 8-bit | 8-bit |
Power | |||||
| Power Type | AT / ATX | AT / ATX | AT / ATX | AT / ATX | AT / ATX |
| Power Supply Voltage | Vin: 4.75-20V, VSB: 4.75-5.25V | Vin: 4.75-20V, VSB: 4.75-5.25V | Vin: 4.75-20V, VSB: 4.75-5.25V | Vin: 4.75-20V, VSB: 4.75-5.25V | Vin: 4.75-20V, VSB: 4.75-5.25V |
Environment | |||||
| Operational Temperature | 0~60°C (32~140°F) | 0 ~ 60°C (32 ~ 140°F) | -40~85C (-40~185°F) | -20 ~ 80°C (-4 ~ 176°F) | 0~60°C (32~140°F) |
| Non-Operational Temperature | '-40~ 85°C and 60°C @ 95% RH Non-Condensing | '-40~ 85°C and 60°C @ 95% RH Non-Condensing | '-40~ 85°C and 60°C @ 95% RH Non-Condensing | '-40~ 85°C and 60°C @ 95% RH Non-Condensing | '-40~ 85°C and 60°C @ 95% RH Non-Condensing |
| Vibration Resistance | 3.5 Grm | 3.5 Grm | 3.5 Grm | 3.5 Grm | 3.5 Grm |
Physical | |||||
| Dimension (mm) | 84x55mm(3.3"x2.17") | 84x55mm(3.3"x2.17") | 84x55mm(3.3"x2.17") | 84x55mm(3.3"x2.17") | 84x55mm(3.3"x2.17") |
Operating System | |||||
| Microsoft Windows | Yes | Yes | Yes | Yes | Yes |
| Linux | Yes | Yes | Yes | Yes | Yes |
| SUSIAccess | Yes | Yes | Yes | Yes | Yes |
| iManager | Yes | Yes | Yes | Yes | Yes |
Certification | |||||
| EMC | CE/FCC Class B | CE/FCC Class B | CE/FCC Class B | CE/FCC Class B | CE/FCC Class B |
