------Advantech ADAM-4018+-BE

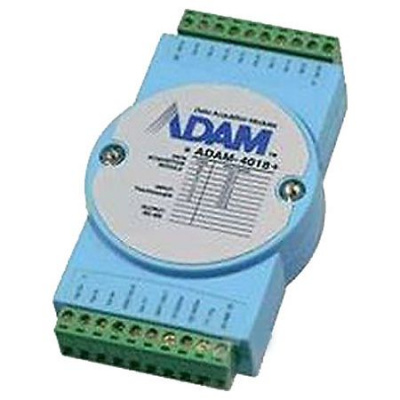

Advantech ADAM-4018+-BE — модуль аналогового ввода

Снято с производства. Подберем аналог

Артикул: ADAM-4018+-BE

Заявка на подбор аналога

Модуль аналогового ввода / 8 каналов / Thermocouple Input Module / Modbus — Advantech ADAM-4018+-BE

Подробнее

Цены указаны с НДС

Уточните сроки

Нашли дешевле?

Оплата

По счету, банковской картой, наличными и QR. Подробнее

Заказать | Уточнить цену

Оборудование со склада и под заказ

Конcультируйтесь +7 (343) 381-75-75, отправляйте спецификации ipcsales@aveon.ru

АВЕОН – дистрибьютор АСУ и IT | Собственное производство защищенных ПК
Техподдержка | Гарантия | Сервис | Доставка по России от 1 дня!
Самовывоз: Екатеринбург, Челябинск, Пермь, Тюмень, Ханты-Мансийск, Сургут

Описание

Основные характеристики серии ADAM-4018+

16-bit resolution
Eight different inputs
Software configurable for T/C, low level voltage or mA inputs
Wiring burned-out detectable function
3000 Vdc isolation
Supports Modbus/RTU Protocol
Supports 4~20mA

Модификации ADAM-4018+

ADAM-4018+-BE

Спецификация

Конструктивное исполнение
Конструкция корпуса: Пластиковый корпус
Вид монтажа: Монтаж на DIN-рейку

Интерфейсы ввода-вывода
COM портов RS-485: 1
Максимальная скорость COM-портов RS-485: 115200 Бит/с

Промышленные интерфейсы/протоколы
Поддержка Modbus RTU: Slave
ASCII протокол производителя: ADVANTECH, Slave

Аналоговый ввод
Каналов аналогового ввода: 8
Дифференциальных каналов: 8
Диапазон входного сигнала по току: 4...20 мА, -20...+20 мА
Переход в режим измерения тока: Требуется использование внешнего резистора 125 Ом
Подключаемая термопара: J: 0...+750°C, T: -100...+400°C, K: 0...+1200°C, R: +500...+1750°C, E: 0...+1000°C, S: +500...+1750°C, B: +500...+1800°C
Частота выборки АЦП: 10 Гц
Разрядность АЦП: 16 Бит
Точность измерений (+/-): 0.2%

Разъемы и кабели
Разъемы: Винтовые клеммы

Сторожевой таймер
Аппаратный: да

Требования по питанию
Входное напряжение питания DC: 10...30 В
Потребляемая мощность: 0.8 Вт

Условия эксплуатации
Температура эксплуатации: -10...70°C
Влажность: 5...95%

Условия хранения
Температура: -25...85°C

Габариты
Ширина: 70 мм
Высота: 112 мм
Глубина: 30 мм

Таблица характеристик

	ADAM-4018+-BE
Display
LED Indicators	Power
Power Supply
Power Requirement	10~30 VDC
Analog Input
Channels	8 differential
Current Input	±20 mA, 4~20mA
Direct Sensor Input	J, K, T, E, R, S, B Thermocouple
Burn-out Detection	Yes (All T/C)
Channel Independent Configuration	Yes
Sampling Rates	10 samples/second
Resolution	16-bit
Input Impedance	Thermocouple: 20 MOhm Current: 120 Ohm
Span Drift	±25 ppm/°C
Zero Drift	±6 V/°C
General
Watchdog Timer	System (1.6 second) & Communication
Connector	2xplug-in terminal block (#14~22 AWG)
Temperature (Operating)	-10~70°C (14~158°F)
Humidity	5~95%RH
Temperature (Storage)	-25~85°C (-13~185°F)
Interface	RS-485
Isolation Protection	3000 VDC
Communication Protocol	ASCII command & Modbus/RTU
Communication Speed	Serial: From 1,200 to 115.2 k
Comm. Distance	Serial: 1.2 km
Data Flow Control	Yes

Характеристики

Конструктивное исполнение

Конструктив корпусаПластиковый корпус
Вид монтажаМонтаж на DIN-рейку
МатериалПластик

Интерфейсы ввода-вывода

Портов RS-4851
Максимальная скорость COM-портов RS-485115200 Бит/с

Промышленные интерфейсы/протоколы

Поддержка протокола Modbus RTUSlave
ASCII протокол производителяADVANTECH, Slave

Аналоговый ввод

Всего каналов аналогового ввода8
Всего дифференциальных каналов8
Диапазон входного сигнала по току4...20 мА, -20...+20 мА
Переход в режим измерения токаТребуется использование внешнего резистора 125 Ом
Подключаемая термопараJ: 0...+750 °С, T: -100...+400°C, K: 0...+1200°C, R: +500...+1750°C, E: 0...+1000°C, S: +500...+1750°C, B: +500...+1800°C
Частота выборки АЦП10 Гц
Разрядность АЦП16 Бит
Точность (аналоговый вход)0.2 %

Разъемы и кабели

РазъемыВинтовые клеммы

Сторожевой таймер

Аппаратный таймерДа

Требования по питанию

Входное напряжение питания. Постоянный ток10 ... 30 В
Потребляемая мощность0.8 Вт

Условия эксплуатации

Рабочая температура-10 ... 70 °С
Допустимая влажность эксплуатации5 ... 95 %

Условия хранения

Температура хранения-25 ... 85 °С

Габариты

Ширина70 мм
Высота112 мм
Глубина30 мм

Производство

ПроизводительAdvantech

Документация

Руководство пользователя Advantech ADAM-4018+-BE

Зарегистрировать проект

Зарегистрируйте проект, чтобы купить по специальной цене.

АВЕОН напрямую сотрудничает с производителями, поэтому вы можете зафиксировать проект за вашей организацией или за конечным заказчиком, получить скидку, запросить увеличение гарантийного срока.

Напоминаем, что все цены, опубликованные на данном сайте, приведены как справочная информация, не являются публичной офертой, определяемой положениями статьи 437 Гражданского кодекса Российской Федерации, и могут быть изменены в любое время без предупреждения.

Сертифицированные специалисты БЕСПЛАТНО помогут подобрать оборудование под ваш проект, составить спецификацию промышленного компьютера, порекомендуют актуальные замены для снятых с производства компонентов. Позвоните +7 (343) 381-75-75, напишите на ipcsales@aveon.ru или постучитесь в ЧАТ.

Вы можете заказать оборудование для тестирования на вашем предприятии, чтобы оценить характеристики и совместимость с уже установленными устройствами.

Самые ходовые компоненты АСУ ТП всегда на складе в Екатеринбурге и в Москве. Под заказ – 2 недели со склада в Тайване (при наличии у производителя). Самовывоз в Екатеринбурге, Челябинске, Тюмени и Перми. Доставка по России.

Условия оплаты

Оплата заказов с сайта по безналичному расчету осуществляется по счету-оферте, который действителен в день его создания. В случае оплаты в последующие дни, стоимость заказа может быть пересчитана на дату оплаты по текущему курсу USD как ЦБ+2% по решению поставщика. При оплате по безналичному расчету с физических лиц может сниматься комиссия банка от 1%.
Можно оплатить заказ наличными в офисе АВЕОН или при доставке курьером до двери.
После оплаты выдается кассовый чек.

Условия доставки

Доставка во все регионы России транспортными компаниями до терминала ТК в городе доставки, либо до двери заказчика.
Срок доставки и стоимость определяются тарифами компаний-грузоперевозчиков.
Также вы можете самостоятельно забрать товары из пунктов самовывоза в вашем городе.

Более подробная информация здесь.

Каковы функции сторожевого таймера?▼

Сторожевой таймер – это важный компонент промышленных компьютеров и других средств автоматизации, который помогает обеспечить их надежную работу. Его основная функция – отслеживать любые сбои или аномальное поведение системы и, при необходимости, инициировать процесс сброса или восстановления системы.

В промышленных приложениях компьютеры часто используются в критически важных процессах, где простой или отказ системы может иметь серьезные последствия. Сторожевой таймер помогает обеспечить работоспособность системы, непрерывно контролируя ее на наличие ошибок или неисправностей.

Сторожевой таймер работает путем обратного отсчета от заданного значения. Системное программное обеспечение периодически сбрасывает таймер, как правило, через регулярные промежутки времени. Если программное обеспечение не успевает сбросить таймер до того, как он достигнет нуля, сторожевой таймер считает, что в системе произошел сбой, и инициирует сброс системы или другой процесс восстановления.

По сути, сторожевой таймер действует как защитная сетка, которая предотвращает застревание системы в невосстановимом состоянии из-за ошибок программного обеспечения или других неисправностей. Это помогает повысить надежность системы и снизить риск простоя или отказа системы в промышленных приложениях.
