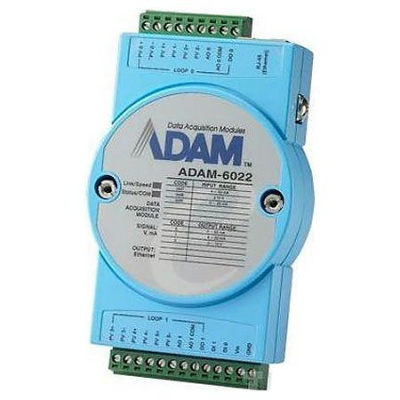

Advantech ADAM-6022-A1E — модуль Ethernet

Артикул: ADAM-6022-A1E

Модуль Ethernet-based Dual-loop PID Controller — Advantech ADAM-6022-A1E

Подробнее

Цены указаны с НДС

Уточните сроки

Нашли дешевле?

Оплата

По счету, банковской картой, наличными и QR. Подробнее

Заказать | Уточнить цену

Оборудование со склада и под заказ

Конcультируйтесь +7 (343) 381-75-75, отправляйте спецификации ipcsales@aveon.ru

АВЕОН – дистрибьютор АСУ и IT | Собственное производство защищенных ПК
Техподдержка | Гарантия | Сервис | Доставка по России от 1 дня!
Самовывоз: Екатеринбург, Челябинск, Пермь, Тюмень, Ханты-Мансийск, Сургут

Описание

Основные характеристики серии ADAM-6022

2 loop PID control algorithms built in one package
3 analog input/1 analog output/1 digital input/1digital alarm output for 1 PID loop
Support multiple analog I/O ranges: 0 ~ 10 VDC, 0 ~ 20 mA and 4 ~ 20 mA
Support heating/cooling (direct/reverse) action mode
Support loop open/close (PID disable/enable) and analog output manual control modes
Built-in watchdog timer

Модификации ADAM-6022

ADAM-6022-A1E

Спецификация

	ADAM-6022-A1E
Display
LED Indicators	Status, Comm, Link, Speed
Power Supply
Power Requirement	10~30 VDC
Analog Input
Channel Independent Configuration	Yes
Sampling Rates	10 samples/second
Resolution	16-bit
Channels	6 differential
Voltage Range	±10 V
Current Input	0~20 mA 4~20 mA
Input Impedance	20 MOhm
Span Drift	±25 ppm/°C
Zero Drift	±6 V/°C
Analog Output
Channels	2
Voltage Range	0~10 V
Current Output	0~20 mA 4~20 mA
General
Watchdog Timer	System (1.6 second) & Communication (programmable)
Temperature (Operating)	-10~70°C (14~158°F)
Humidity	20~95%RH
Temperature (Storage)	-20~80°C (-4~176°F)
Interface	10/100Base-T(X)
Peer-to-Peer	No
GCL	No
Isolation Protection	2000 VDC
Communication Protocol	Modbus/TCP, TCP/IP, UDP, and HTTP
Communication Speed	Ethernet: 10/100Mbps
Comm. Distance	Ethernet: 100 m
Connector	1xRJ-45 (LAN) & 2xplug-in terminal block (I/O and power)
Digital Input
Input Voltage	Dry contact: Logic level 0: close to GND Logic level 1: open Wet contact: Logic level 0: 0~3 VDC Logic level 1: 10~30 VDC
Channels	2
Digital Output
Channels	2, open collector to 30V, 100 mA max. load
Power Dissipation	300 mW for each module

Характеристики

Конструктивное исполнение

Конструктив корпусаПластиковый корпус
Вид монтажаМонтаж на стене, Монтаж на DIN-рейку
МатериалПластик

Сетевые интерфейсы

Портов 10/100 Megabit/s1
Разъем порта 10/100 Megabit/sRJ-45

Промышленные интерфейсы/протоколы

Поддержка протокола Modbus TCPSlave

Аналоговый ввод

Всего каналов аналогового ввода6
Всего дифференциальных каналов6
Диапазон входного сигнала по напряжению+/-10 В
Диапазон входного сигнала по току0...20 мА, 4...20 мА
Переход в режим измерения токаВыбирается переключателем
Частота выборки АЦП10 Гц
Разрядность АЦП16 Бит
Точность (аналоговый вход)0.1 %

Аналоговый вывод

Всего каналов аналогового вывода2
Диапазон выходных сигналов по напряжению0...10 В
Диапазон выходных сигналов по току0...20 мА, 4...20 мА
Разрядность ЦАП12 Бит
Точность (аналоговый выход)0.1 %

Дискретный ввод

Всего каналов дискретного ввода2
Тип каналов дискретного вводаСухой контакт, Контакт с внешним питанием
Приемник/Источник сигналаПриемник, Сухой контакт: Источник
Лог. 1 контакта с внешним питанием10 ... 30 В
Лог. 0 контакта с внешним питанием0 ... 3 В
Лог. 1 контакта типа сухой контактРазомкнут
Лог. 0 контакта типа сухой контактЗамкнут на GND

Дискретный вывод

Всего каналов дискретного вывода2
Тип каналов дискретного выводаОткрытый коллектор
Приемник/ИсточникПриемник
Выходное напряжение дискр. Вывода0 ... 30 В
Максимальный выходной ток100 мА

Разъемы и кабели

РазъемыВинтовые клеммы

Сторожевой таймер

Аппаратный таймерДа
Программный таймерДа

Требования по питанию

Входное напряжение питания. Постоянный ток10 ... 30 В
Потребляемая мощность4 Вт

Условия эксплуатации

Рабочая температура-10 ... 50 °С
Допустимая влажность эксплуатации20 ... 95 %

Условия хранения

Температура хранения-30 ... 80 °С

Габариты

Ширина70 мм
Высота122 мм
Глубина27 мм

Производство

ПроизводительAdvantech

Документация

Спецификация Advantech ADAM-6022-A1E

Руководство ADAM-6022 (Eng)

Спецификация ADAM-6022, 6024
