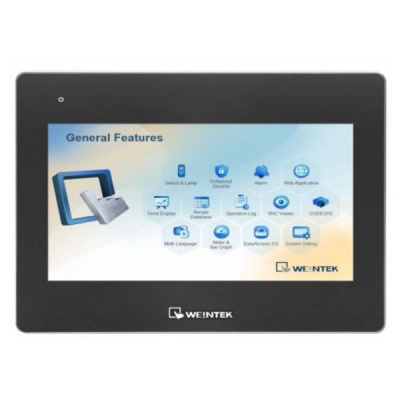

Weintek cMT2108X2 — сенсорная панель оператора
Сенсорная панель 10.1" TFT / 16.7M цветов / 1024x600 / 32-битный RISC 1,6ГГц процессор / встроенной памяти 1Гб ОЗУ и 4Гб flash / часы реального времени — Weintek cMT2108X2
- Высокое качество и надежность
- 3xCOM / 2-порта Ethernet / USB host
- Удаленный доступ по VNC / FTP / EasyAccess
- Лицензия EasyAccess 2.0 покупается отдельно. Лицензия CODESYS покупается отдельно
- Управление панелью оператора через веб-браузер / без установки специального ПО (технология WebView).
- Возможность воспроизведения звука с помощью подключаемого модуля аудио оповещения DAO1EM
- Разъем А: COM2: RS-485 2w/4w / COM3: RS-485 2w
- Разъем B: COM1: RS-232 4w / COM3: RS-232 2w
- 2 Ethernet порта (10/100/1000 Base-T и 10/100 Base-T)
- USB 2.0 (Host)
- светодиодная подсветка матрицы 50,000 часов работы
Конcультируйтесь +7 (343) 381-75-75, отправляйте спецификации ipcsales@aveon.ru
АВЕОН – дистрибьютор АСУ и IT | Собственное производство защищенных ПК
Техподдержка | Гарантия | Сервис | Доставка по России от 1 дня!
Самовывоз: Екатеринбург, Челябинск, Пермь, Тюмень, Ханты-Мансийск, Сургут
Дисплей
Диагональ | 10.1″ |
Разрешение | 1024x600 |
Тип матрицы | TFT |
Яркость | 350 кд/м2 |
Тип подсветки | LED |
Время жизни подсветки | 50000 ч |
Контрастность | 500:1 |
Цветность | 16.7 млн цветов |
Тип сенсора | Резистивный сенсорный экран |
Угол обзора | 70/70/80/80 |
Параметры
Процессор | Cortex-A17 Quad-core 32-bit RISC 1.6GHz |
Частота | 1600 МГц |
ОЗУ | 1000 Мб |
Flash встроенный) | 4000 Мб |
RTC часы реального времени) | Есть |
Интерфейсы
Ethernet |
LAN 1: 10/100/1000 Base-T x 1 LAN 2: 10/100 Base-T x 1 |
Последовательный интерфейс |
Con.A: COM2 RS-485 2W/4W, COM3 RS-485 2W, Con.B: COM1 RS-232 4W, COM3 RS-232 2W* |
USB хост | 1xUSB2.0 |
CAN BUS | Нет |
Поддержка OPC UA | OPC UA клиент |
Поддержка MQTT | Есть |
Поддержка Modbus | RTU, ASCII, Master, Slave, TCP/IP |
Конструкция
Материал корпуса | Пластик |
Охлаждение | безвентиляторное |
Крепление | в щит, VESA 75x75 |
Посадочное отверстие | 260x202 мм |
Габариты | 271x213x43 мм |
Разъем питания | 3х контактный с фиксацией |
Вес нетто) | 1.2 кг |
Комплект поставки: | крепежные элементы, предохранитель, разъем питания, инструкция |
ПO
ПО для разработки проектов | EasyBuilderPro, EasyLauncher, cMT Viewer |
Максимальное количество экранов в проекте | 1999 |
Драйвера для работы с контроллерами | уже установлены в панели |
Возможность сохранения архивов данных | память панели, флешка |
Поддержка CODESYS | Опционально |
Способы загрузки проекта в панель | с ПК по Ethernet, с флешки |
Максимальный размер проекта | 64 Мб |
Возможность создания пользовательских протоколов | Есть |
Удаленный доступ к панели |
FTP-архивы, рецепты, журнал событий, VNC удаленная работа, EasyAccess удаленная работа, загрузка проекта |
Ftp доступ к памяти панели | Есть |
Ftp доступ к SD карте и флешке | Есть |
Операционная система | возможно, она и есть в панели, но к ее функциям невозможно получить доступ. Невозможно запускать никакие пользовательские исполняемые файлы. Программист может пользоваться только теми возможностями, которые предоставляет EasyBuilderPro, EasyLauncher, cMT Viewer |
Эксплуатация и хранение
Рабочая температура | 0...+50°C |
Температура хранения | –20...+60°C |
Потребляемый ток | 1А |
Напряжение питания | 24 ±20% VDC (20-28 V) |
Сертификаты | CE |
Процессор
Оперативная память
Встроенная память
Интерфейсы ввода-вывода
Производство
Основные показатели датчика
Напоминаем, что все цены, опубликованные на данном сайте, приведены как справочная информация, не являются публичной офертой, определяемой положениями статьи 437 Гражданского кодекса Российской Федерации, и могут быть изменены в любое время без предупреждения.
Сертифицированные специалисты БЕСПЛАТНО помогут подобрать оборудование под ваш проект, составить спецификацию промышленного компьютера, порекомендуют актуальные замены для снятых с производства компонентов. Позвоните +7 (343) 381-75-75, напишите на ipcsales@aveon.ru или постучитесь в ЧАТ.
Вы можете заказать оборудование для тестирования на вашем предприятии, чтобы оценить характеристики и совместимость с уже установленными устройствами.
Самые ходовые компоненты АСУ ТП всегда на складе в Екатеринбурге и в Москве. Под заказ – 2 недели со склада в Тайване (при наличии у производителя). Самовывоз в Екатеринбурге, Челябинске, Тюмени и Перми. Доставка по России.
Условия оплаты
- Оплата заказов с сайта по безналичному расчету осуществляется по счету-оферте, который действителен в день его создания. В случае оплаты в последующие дни, стоимость заказа может быть пересчитана на дату оплаты по текущему курсу USD как ЦБ+2% по решению поставщика. При оплате по безналичному расчету с физических лиц может сниматься комиссия банка от 1%.
- Можно оплатить заказ наличными в офисе АВЕОН или при доставке курьером до двери.
- После оплаты выдается кассовый чек.
Условия доставки
- Доставка во все регионы России транспортными компаниями до терминала ТК в городе доставки, либо до двери заказчика.
- Срок доставки и стоимость определяются тарифами компаний-грузоперевозчиков.
- Также вы можете самостоятельно забрать товары из пунктов самовывоза в вашем городе.
Более подробная информация
Да/Да.
Панели оператора Weintek поддерживают Modbus, соответственно, с ними можно связать любое устройство, поддерживающее протокол: датчики, частотные преобразователи, терморегуляторы, платы собственной разработки.
Каждая операторская панель Weintek имеет набор портов RS-232/RS-485. К каждому порту RS485 можно подключить несколько устройств, к RS232 – одно.
Большинство панелей оператора Weintek поддерживают часы реального времени (RTC), питание от батарейки.
Данные часов можно передавать и использовать контроллером.
Если расстояние от операторской до ДГУ не более 1200 метров, то можно подключить панель оператора 7" (CODESYS / MQTT / OPC UA) Weintek cMT2078X к СОМ-порту ДГУ по интерфейсу RS-485.
RS-485 может передавать данные на расстояние до 1200 на минимальной скорости 9600 б/с.
