-----MOXA CP-132UL-I-DB9M

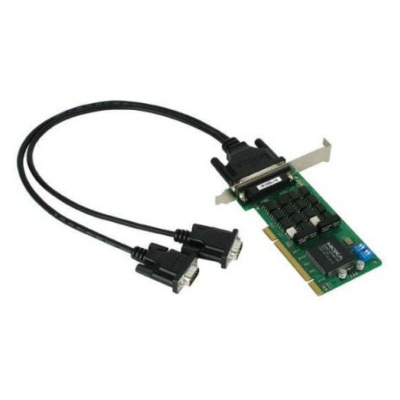

MOXA CP-132UL-I-DB9M — мультипортовая плата

Советуем

Артикул: CP-132UL-I-DB9M

2-портовая низкопрофильная плата RS-422/485 для шины Universal PCI с изоляцией 2 кВ / кабель DB9M — MOXA CP-132UL-I-DB9M

Цены указаны с НДС

27 673 руб.

276.13

USD

295,46 USD

Доступно к заказу

Нашли дешевле?

Оплата

По счету, банковской картой, наличными и QR. Подробнее

- +

В корзину

Купить в 1 клик

Конcультируйтесь +7 (343) 381-75-75, отправляйте спецификации ipcsales@aveon.ru

АВЕОН – дистрибьютор АСУ и IT | Собственное производство защищенных ПК
Техподдержка | Гарантия | Сервис | Доставка по России от 1 дня!
Самовывоз: Екатеринбург, Челябинск, Пермь, Тюмень, Ханты-Мансийск, Сургут

Характеристики

Архитектура

Системная шинаUniversal PCI

Интерфейсы ввода-вывода

Общее количество COM-портов2
Портов RS-422/4852
Максимальная скорость COM-портов RS-422/485921600 Бит/с
Изоляция COM-портов RS-422/4852000 В

Разъемы и кабели

РазъемыDB25 Female
Кабели в комплектеCBL-M25M9x2-50
Разъемы кабеляDB9 male

Требования по питанию

Ток потребления490 мА

Программное обеспечение

Совместимость с операционными системамиMS DOS, Linux kernel 2.6, Windows CE 5.0, Windows CE 6.0, Windows Server 2003, Windows Server 2008, Windows Server 2012, Windows XP, Windows XP Embedded, Windows 7, Windows 8, Linux kernel 2.4, Windows 95, Windows 98, Windows ME, Windows NT, Windows 2000, Windows Vista, Windows 8.1, Open Server, UnixWare 7, QNX 6, Solaris 10, FreeBSD

Условия эксплуатации

Рабочая температура0 ... 55 °С
Допустимая влажность эксплуатации5 ... 95 %

Условия хранения

Температура хранения-40 ... 85 °С

Габариты

Ширина64.4 мм
Глубина120 мм

Стандарты и сертификаты

СертификатыCE, FCC
Электромагнитная совместимость (EMS)МЭК 61000-4-2, МЭК 61000-4-3, EN 55024
Электромагнитные помехи (EMI)EN 55022, FCC Part 15

Производство

ПроизводительMOXA
СерияСерии MOXA CP-132UL / CP-132UL-I

Документация

Спецификация MOXA CP-132UL-I-DB9M

Зарегистрировать проект

Зарегистрируйте проект, чтобы купить по специальной цене.

АВЕОН напрямую сотрудничает с производителями, поэтому вы можете зафиксировать проект за вашей организацией или за конечным заказчиком, получить скидку, запросить увеличение гарантийного срока.

Напоминаем, что все цены, опубликованные на данном сайте, приведены как справочная информация, не являются публичной офертой, определяемой положениями статьи 437 Гражданского кодекса Российской Федерации, и могут быть изменены в любое время без предупреждения.

Сертифицированные специалисты БЕСПЛАТНО помогут подобрать оборудование под ваш проект, составить спецификацию промышленного компьютера, порекомендуют актуальные замены для снятых с производства компонентов. Позвоните +7 (343) 381-75-75, напишите на ipcsales@aveon.ru или постучитесь в ЧАТ.

Вы можете заказать оборудование для тестирования на вашем предприятии, чтобы оценить характеристики и совместимость с уже установленными устройствами.

Самые ходовые компоненты АСУ ТП всегда на складе в Екатеринбурге и в Москве. Под заказ – 2 недели со склада в Тайване (при наличии у производителя). Самовывоз в Екатеринбурге, Челябинске, Тюмени и Перми. Доставка по России.

Условия оплаты

Оплата заказов с сайта по безналичному расчету осуществляется по счету-оферте, который действителен в день его создания. В случае оплаты в последующие дни, стоимость заказа может быть пересчитана на дату оплаты по текущему курсу USD как ЦБ+2% по решению поставщика. При оплате по безналичному расчету с физических лиц может сниматься комиссия банка от 1%.
Можно оплатить заказ наличными в офисе АВЕОН или при доставке курьером до двери.
После оплаты выдается кассовый чек.

Условия доставки

Доставка во все регионы России транспортными компаниями до терминала ТК в городе доставки, либо до двери заказчика.
Срок доставки и стоимость определяются тарифами компаний-грузоперевозчиков.
Также вы можете самостоятельно забрать товары из пунктов самовывоза в вашем городе.

Более подробная информация здесь.

Можно ли установить плату MOXA Universal PCI в слот PCI-X?▼

Платы MOXA с шиной Universal PCI поддерживают напряжение 3,3 и 5 вольт, поэтому их можно установить в слот PCI и в слот PCI-X.

Что такое гальваническая развязка?▼

Гальваническая развязка (иначе защита изоляции, электрическая изоляция или оптическая изоляция) представляет собой процесс физического разделения двух проводников или цепей таким образом, чтобы между ними не было прямого электрического соединения.

Это делается для предотвращения протекания тока между двумя цепями и для защиты чувствительных электронных устройств от повреждений, вызванных скачками напряжения или другими электрическими помехами. Гальваническая развязка может быть достигнута с помощью различных методов, например, использования оптопары, трансформатора или цифрового изолятора.

В промышленных и коммерческих приложениях гальваническая развязка используется для защиты оборудования, людей и других активов от электрических опасностей и помех. Это особенно полезно в системах, использующих высокое напряжение или подвергающихся воздействию электрических помех. Это также распространенный метод в промышленных системах связи, где он используется для изоляции данных и управляющих сигналов от источника питания, обеспечивая безопасную и надежную связь между устройствами.

В линейке оборудования для передачи данных MOXA гальваническая развязка есть в моделях с суффиксом I, например в преобразователях интерфейсов NPort 5450I, NPort 5650I-DT, в консольных серверах CN-2650I-8 и CN-2650I-16.

Что такое интерфейс RS-422?▼

Интерфейс RS-422 обеспечивает дифференциальную однонаправленную передачу данных по линиям с возможностью соединения «точка–точка» или «master – много slave».

Это еще один интерфейс, который до сих пор достаточно часто применяется в промышленности. RS422 похож на RS-232, но в отличие от последнего использует дифференциальный сигнал для одномоментной отправки и приемки сообщений по разным линиям.

Повышенная стойкость к помехам.
Большая дистанция передачи данных – до 1200 метров.
Скорость передачи данных зависит от расстояния: если соединение между компонентов всего 10 метров, то она может достигать 10 Мбит/с. А при максимальных 1200 метров – всего лишь 10 кбит/с.
Поддержка топологии «точка–точка».
Нужен согласующий резистор

Как правило, для организации RS-422 используется разъем DB9. Распиновку и схему подключения RS422 нужно смотреть в документации каждого конкретного устройства.

Рисунок6

В настоящее время стандарт может указываться как EIA-422 – равнозначное написание с первоначальным.

Устройства с RS232, RS422, RS485 в ассортименте АВЕОН:

Что такое интерфейс RS-485?▼

RS-485 (англ. Recommended Standard 485, еще встречается написание EIA-485) – это стандарт физического уровня для асинхронного интерфейса.

Это наиболее популярный интерфейс для промышленных сетей, широко используется множеством устройств в АСУ ТП. Как правило в качестве разъема для организации RS485 также используется разъем DB9 или клеммная колодка. Распайку RS-485 нужно изучать в документации к каждому конкретному устройству.

Расстояние до 1200 метров.
Бывают 2- и 4-сигнальных провода.
Скорость передачи данных обычно до 115200 бит/с (по стандарту до 10 Мбит/с на 15 м).
Тип «точка–точка» или «точка – много точек».
Можно подключить до 256 устройств.
Нужен согласующий резистор.
