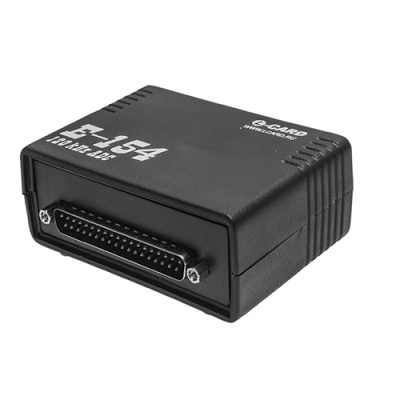

L-Card E-154 — модуль АЦП/ЦАП
Конcультируйтесь +7 (343) 381-75-75, отправляйте спецификации ipcsales@aveon.ru
АВЕОН – дистрибьютор АСУ и IT | Собственное производство защищенных ПК
Техподдержка | Гарантия | Сервис | Доставка по России от 1 дня!
Самовывоз: Екатеринбург, Челябинск, Пермь, Тюмень, Ханты-Мансийск, Сургут
АЦП | |
Количество каналов | 8 (с "общей землей") |
Разрядность АЦП | 12 бит |
Эффективная разрядность | 11,8 бит (120 кГц, диап. измерения ±5 В) |
Входное сопротивление в одноканальном режиме | Более 20 МОм |
Поддипазоны измерения входного сигнала | ±5 В; ±1,6 В; ±0,5 В; ±0,16 В |
Максимальная частота преобразования | 120 кГц |
Синхронизация старта | От внешнего синхросигнала, по уровню аналогового сигнала, от встроенного таймера |
Межканальное прохождение | -80 дБ (многоканальный режим 120 кГц, частота сигнала 1 кГц, сопротивление источника сигнала 50 Ом, диапазон ±5 В) |
Защита входов | ±10 В |
Микроконтроллер | |
Тип | AT91SAM7S64 (ARM) |
Разрядность | 32 бита |
Тактовая частота | 48 МГц |
Внутреннее ОЗУ данных | 16 Кбайт |
Внутреннее ППЗУ программ | 64 Кбайт |
FIFO буфер АЦП | 5,5 Кслов |
ЦАП | |
Количество каналов | 1 |
Разрядность | 8 бит |
Время установления | 10 мс |
Выходной диапазон | ±5 В |
Выходное сопротивление | 18 Ом |
Выходной ток | ±10 мА |
Тип ЦАП | Асинхронный |
Цифровые входы и выходы | |
Тип | Асинхронные, TTL-совместимые |
Количество входов | 8 (см. примечание) |
Количество выходов | 8 (с общим разрешением выходов) |
Питание — от шины USB | |
Потребляемый ток | До 130 мА (в активном режиме) |
Габариты — 92x70x40 мм |
