-----L-Card E14-140-M

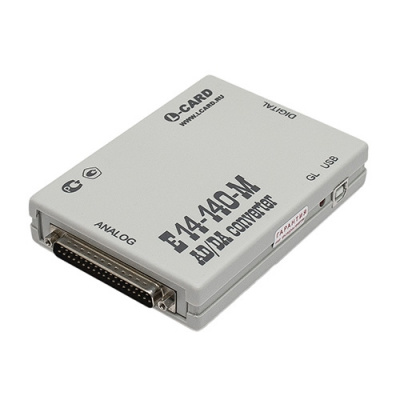

L-Card E14-140-M — модуль АЦП

Артикул: E14-140-M

Внешний модуль АЦП на шину USB — L-Card E14-140-M

Подробнее

Цены указаны с НДС

Уточните сроки

Нашли дешевле?

Оплата

По счету, банковской картой, наличными и QR. Подробнее

Заказать | Уточнить цену

Оборудование со склада и под заказ

Конcультируйтесь +7 (343) 381-75-75, отправляйте спецификации ipcsales@aveon.ru

АВЕОН – дистрибьютор АСУ и IT | Собственное производство защищенных ПК
Техподдержка | Гарантия | Сервис | Доставка по России от 1 дня!
Самовывоз: Екатеринбург, Челябинск, Пермь, Тюмень, Ханты-Мансийск, Сургут

Описание

АЦП
Количество каналов	16 дифференциальных или 32 с "общей землей"
Разрядность АЦП	14 бит
Поддиапазоны измерения напряжения	±10 В; ±2,5 В; ±0,6 В; ±0,15 В
Максимальная частота преобразования	200 кГц (для внутренней или внешней аппаратной синхронизации)
Синхронизация	От внешнего синхросигнала, по уровню аналогового сигнала, внутренняя. Возможна многомодульная синхронизация
Устойчивость к перегрузкам входным измерительным сигналом	±30 В (питание вкл.) ±10 В (питание выключено)
Микроконтроллер
Тип	AT91SAM7S256
Тактовая частота	48 МГц
Внутреннее ОЗУ данных	64 Кбайт
Внутреннее ППЗУ программ	256 Кбайт
ЦАП (опция)
Количество каналов	2
Разрядность	16 бит
Время установления ЦАП	0,7 мкс
Режим работы ЦАП	Синхронный, асинхронный
Максимальная частота преобразования ЦАП	200 кГц
Сетка частот преобразования ЦАП	200 кГц / n, где n=1,2,...,8
Выходной диапазон	±5 В
Выходной ток, не более	±10 мА
Цифровые входы и выходы
Количество выходов	16 параллельных, асинхронных с общим разрешением выходов
Количество входов	16 параллельных, асинхронных
Входы-выходы синхронизации	Вход прерывания контроллера, вход-выход синхронизации АЦП
Тип логики	TTL-совместимая
Диапазон напряжений на цифровых входах	–0,2...+0,6 В («логический ноль»)+2,4....+5,0 В («логическая единица»)
Диапазон напряжений на цифровых выходах	0...+0,4 В («логический ноль»)Не менее 2,4 В («логическая единица»)
Питание — от шины USB
Потребляемый ток	До 240 мА (в активном режиме без ЦАП), до 380 мА (в активном режиме с ЦАП)
Выходы для питания внешних цепей	+5 В, до 100 мА, ±15 В, до 20 мА по каждой из цепей (опция)
Габариты — не более 140 x 96 x 30 мм, Масса — не более 0,2 кг
АЦП
Диапазон измерений напряжения постоянного тока	От -10 до +10 В
Пределы допускаемой приведенной (к верхнему значению предела измерений) основной погрешности измерений напряжения постоянного тока для пределов: – 10 и 2,5 В – 0,6 В – 0,15 В	±0,05 % ±0,1 % ±0,5 %
Диапазон измерений напряжения переменного тока в диапазоне частот от 0,02 до 99 кГц	От 0,1 мВ до 7 В
Пределы допускаемой приведенной (к верхнему значению предела измерений основной погрешности измерений напряжения переменного тока 2)	От 0,15 %
Входное сопротивление постоянному току в одноканальном режиме работы	Не менее 10 МОм
Коэффициент подавления синфазных помех	Не менее 70 дБ
Пределы допускаемой относительной основной погрешности частоты преобразований АЦП	±0,005 %
ЦАП (E14-140-M-D, E14-140-M-D-I)
Диапазон воспроизведений напряжения постоянного тока	От -5 до +5 В
Пределы допускаемой приведенной (к верхней границе диапазона воспроизведений) основной погрешности воспроизведений напряжения постоянного тока	±0,3 %

Условия эксплуатации

Нормальные условия применения
Температура окружающей среды	20±5 °С
Относительная влажность	От 30 до 80 %
Атмосферное давление	От 84 до 106 кПа
Рабочие условия применения E14-140-M, E14-140-M-D (ГОСТ 22261-94, группа 3 с расширенным диапазоном рабочих температур)
Температура окружающей среды	От +5 до +55 °С
Относительная влажность при температуре окружающей среды 25 °С	До 90 %
Атмосферное давление	От 70 до 106,7 кПа
Рабочие условия применения E14-140-M-I, E14-140-M-D-I (ГОСТ 22261-94, группа 4 с расширенным диапазоном рабочих температур)
Температура окружающей среды	От -40 до +60 °С
Относительная влажность при температуре окружающей среды 30 °С	До 90 %
Атмосферное давление	От 70 до 106,7 кПа
Пределы допускаемых дополнительных погрешностей измерений напряжения постоянного и переменного тока, воспроизведений напряжения постоянного тока, частоты преобразований АЦП от изменения температуры окружающей среды в диапазоне рабочих температур, на каждые 10 ºC, в долях от пределов допускаемой основной погрешности	0,5

Характеристики

Производство

ПроизводительL-Card
