-----L-Card E14-440

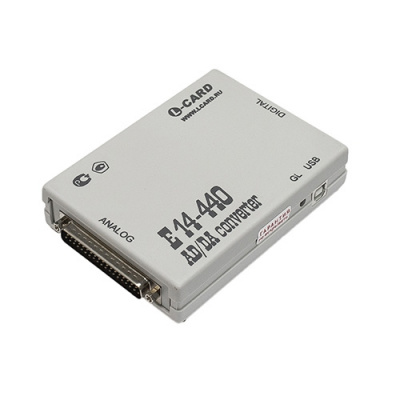

L-Card E14-440 — внешний модуль АЦП/ЦАП

Хит

Артикул: E14-440

Внешний модуль АЦП/ЦАП на шину USB — L-Card E14-440

Подробнее

Цены указаны с НДС

45 300 руб.

Доступно к заказу

Нашли дешевле?

Оплата

По счету, банковской картой, наличными и QR. Подробнее

- +

В корзину

Купить в 1 клик

Успейте купить крейты, платы и модули АЦП/ЦАП по старым ценам!

Конcультируйтесь +7 (343) 381-75-75, отправляйте спецификации ipcsales@aveon.ru

АВЕОН – дистрибьютор АСУ и IT | Собственное производство защищенных ПК
Техподдержка | Гарантия | Сервис | Доставка по России от 1 дня!
Самовывоз: Екатеринбург, Челябинск, Пермь, Тюмень, Ханты-Мансийск, Сургут

Описание

АЦП
Количество каналов	16 дифференциальных или 32 с "общей землей"
Разрядность АЦП	14 бит
Поддиапазоны измерения входного сигнала	±10 В; ±2,5 В; ±0,625 В; ±0,156В
Максимальная частота преобразования	400 кГц
Синхронизация	Внутренняя От синхросигнала, По уровню аналогового сигнала
Устойчивость к перегрузкам входным измерительным сигналом	±30 В (питание вкл.) ±10 В (питание выкл.)
Межканальное прохождение	-78 дБ (синусоида 10 кГц)
Цифровой сигнальный процессор
Тип	ADSP-2185M
Тактовая частота	48 МГц
Внутреннее ОЗУ данных	16 Kcлов
Внутреннее ОЗУ программ	16 Кслов
FIFO буфер АЦП	512 - 12288 слов
FIFO буфер ЦАП	512 - 4032 слов
ЦАП (опция)
Количество выходов напряжения с общей землей	2
Разрядность	12 бит
Время установления	8 мкс
Выходной ток, не более	2 мА
Цифровые входы и выходы
Количество входов	16 (параллельных, асинхронных)
Количество выходов	16 (параллельных, асинхронных с общим разрешением выходов)
Тип логики	TTL-cовместимая
Диапазон напряжений на цифровых входах	–0,2...+0,6 В («логический ноль»)+2,4....+5,0 В («логическая единица»)
Диапазон напряжений на цифровых выходах	0...+0,4 В («логический ноль»)Не менее 2,4 В («логическая единица»)
Выходной ток на 1 канал TTL, не более	±4 мА
Суммарное потребление мощности от всех выходов (TTL, ЦАП, внешние выходы питания), не более	0,5 Вт
Питание — от шины USB
Потребляемый ток	До 400 мА
Габариты — 140 x 96 x 30 мм. Масса — не более 0,2 кг
АЦП
Диапазон измерений напряжения постоянного тока	От -10 до +10 В
Пределы допускаемой приведенной (к верхнему значению предела измерений) основной погрешности измерений напряжения постоянного тока для пределов: – 10 и 2,5 В – 0,6 В – 0,15 В	±0,05 % ±0,1 % ±0,5 %
Диапазон измерений напряжения переменного тока в диапазоне частот от 0,02 до 199 кГц	От 0,1 мВ до 7 В
Пределы допускаемой приведенной (к верхнему значению предела измерений основной погрешности измерений напряжения переменного тока)	От 0,15 %
Входное сопротивление постоянному току в одноканальном режиме работы	Не менее 10 МОм
Коэффициент подавления синфазных помех	Не менее 70 дБ
Пределы допускаемой относительной основной погрешности частоты преобразований АЦП	±0,005 %
ЦАП (E14-440-D, E14-440-D-I)
Диапазон воспроизведений напряжения постоянного тока	От -5 до +5 В
Пределы допускаемой приведенной (к верхней границе диапазона воспроизведений) основной погрешности воспроизведений напряжения постоянного тока	±0,3 %

Условия эксплуатации

Нормальные условия применения
Температура окружающей среды	20±5 °С
Относительная влажность	От 30 до 80 %
Атмосферное давление	От 84 до 106 кПа
Рабочие условия применения E14-440, E14-440-D (ГОСТ 22261-94, группа 3 с расширенным диапазоном рабочих температур)
Температура окружающей среды	От +5 до +55 °С
Относительная влажность при температуре окружающей среды 25 °С	До 90 %
Атмосферное давление	От 70 до 106,7 кПа
Рабочие условия применения E14-140-I, E14-140-D-I (ГОСТ 22261-94, группа 4 с расширенным диапазоном рабочих температур)
Температура окружающей среды	От -40 до +60 °С
Относительная влажность при температуре окружающей среды 30 °С	До 90 %
Атмосферное давление	От 70 до 106,7 кПа
Пределы допускаемых дополнительных погрешностей измерений напряжения постоянного и переменного тока, воспроизведений напряжения постоянного тока, частоты преобразований АЦП от изменения температуры окружающей среды в диапазоне рабочих температур, на каждые 10 ºC, в долях от пределов допускаемой основной погрешности	0,5

Характеристики

Производство

ПроизводительL-Card

Документация

Презентация УНИВЕРСАЛЬНЫЕ ВНЕШНИЕ МОДУЛИ И ПЛАТЫ АЦП/ЦАП

Каталог продукции L-CARD.pdf

Комплектация L-Card E14-440

Схема подключения L-Card E14-440
