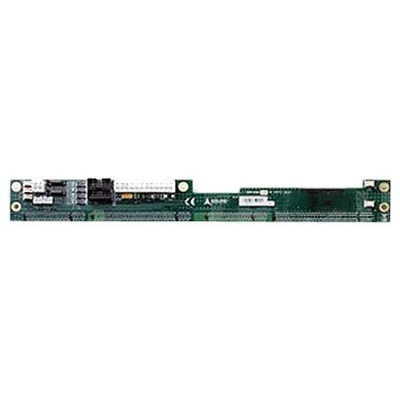

ADLink EBP-D3E1 — объединительная плата PICMG 1.3
Артикул:
EBP-D3E1
1U двухсторонняя объединительная плата 1xPICMG 1.3 / 1xPCI-Express x4 / до 12В — ADLink EBP-D3E1
Цены указаны с НДС
Заказать | Уточнить информацию
Менеджер расчитает цену и сроки.
Подберет аналог, если продукт снят с производства
Подберет аналог, если продукт снят с производства
Конcультируйтесь +7 (343) 381-75-75, отправляйте спецификации ipcsales@aveon.ru
АВЕОН – дистрибьютор АСУ и IT | Собственное производство защищенных ПК
Техподдержка | Гарантия | Сервис | Доставка по России от 1 дня!
Самовывоз: Екатеринбург, Челябинск, Пермь, Тюмень, Ханты-Мансийск, Сургут
Характеристики
| Слоты расширения | |
| Общее количество слотов расширения | 2 |
| Слоты PCI-Express x4 | 1 |
| Слоты расширения PiCMG | 1 |
| Разъемы и кабели | |
| Внение разъемы | 24-pin ATX, 4-pin ATX, 4xUSB (4-pin) |
| Габариты | |
| Вес без упаковки (нетто), кг | 0.21 |
| Вес в упаковке (брутто), кг | 0.21 |
| Глубина, мм | 331.00 |
| Ширина, мм | 39.00 |
| Производитель | |
| Производитель | ADLink |
Оплата и доставка
Условия оплаты
- Оплата заказов с сайта по безналичному расчету осуществляется по счету-оферте, который действителен в день его создания. В случае оплаты в последующие дни, стоимость заказа может быть пересчитана на дату оплаты по текущему курсу USD как ЦБ+2% по решению поставщика. При оплате по безналичному расчету с физических лиц может сниматься комиссия банка от 1%.
- Можно оплатить заказ наличными в офисе АВЕОН или при доставке курьером до двери.
- После оплаты выдается кассовый чек.
Условия доставки
- Доставка во все регионы России транспортными компаниями до терминала ТК в городе доставки, либо до двери заказчика.
- Срок доставки и стоимость определяются тарифами компаний-грузоперевозчиков.
- Также вы можете самостоятельно забрать товары из пунктов самовывоза в вашем городе.
Более подробная информация .
Отзывы
Отзывы
Оставить отзыв
Загрузка отзывов...
Зарегистрировать проект
Зарегистрировать проект
Напоминаем, что все цены, опубликованные на данном сайте, приведены как справочная информация, не являются публичной офертой, определяемой положениями статьи 437 Гражданского кодекса Российской Федерации, и могут быть изменены в любое время без предупреждения.
Сертифицированные специалисты БЕСПЛАТНО помогут подобрать оборудование под ваш проект, составить спецификацию промышленного компьютера, порекомендуют актуальные замены для снятых с производства компонентов. Позвоните +7 (343) 381-75-75, напишите на ipcsales@aveon.ru или постучитесь в ЧАТ.
Вы можете заказать оборудование для тестирования на вашем предприятии, чтобы оценить характеристики и совместимость с уже установленными устройствами.
Самые ходовые компоненты АСУ ТП всегда на складе в Екатеринбурге и в Москве. Под заказ – 2 недели со склада в Тайване (при наличии у производителя). Самовывоз в Екатеринбурге, Челябинске, Тюмени и Перми. Доставка по России.
Описание
Описание
F.A.Q
Что собой представляют платы формата PICMG 1.1, PICMG 1.3?
PICMG 1.х – самый популярный формат материнских карт для промышленных компьютеров. И основное преимущество такого решения – широкие возможности расширения.
Система PICMG строится из 2-х частей:
- пассивная объединительная плата (иначе базовая плата или бэкплейн)
- процессорная плата, которая является аналогом материнской платы в этом тандеме.
Название формата «PICMG» идет от компании, которая разработала архитектуру – PCI Industrial Computer Manufacturers Group. «1.х» означает, что процессорные платы монтируются в слоты базовой карты. В бэкплейне PICMG все слоты объединены по одной шине.
В настоящий момент активно используются 2 стандарта PICMG 1.х:
1. PICMG 1.0
Этот стандарт в спецификациях может еще называться PCI-ISA.
Питание заводится не на процессорную, а на пассивно-объединительную плату. На плату PICMG 1.0 можно поставить до 20 дополнительных плат расширения, в то время, как любая традиционная одноплатная ATX-система позволяет устанавливать не более не более 7-10 плат расширения. Процессорная плата имеет интерфейсы ISA и PCI и сбоку она выглядит как всем знакомая плата уже с выведенными портами LAN, VGA и USB под клавиатуру и мышь. При установке в корпус при прикручивании к ней кулера плата может выгибаться, так как по ней идет напряжение, поэтому на платах присутствуют металлические ребра жесткости, чтобы плата не деформировалась.
Такое промышленное решение имеет все современные IT-функции, что и современная офисная плата: чипсет Q187, Socket 1150, есть даже есть разъём под MSATA. И наряду с этим здесь есть разъёмы под устройства, которые все еще используются в промышленности (такой типичный «промышленный даунгрейд»): LTP и COM-порты, который уже не встречается в офисных решениях.
2. PICMG 1.3 (или SHB-Express)
Это стандарт, который пришел на смену PICMG 1.0: формат ISA отходит в прошлое, на смену приходит PCI-Express.
Плата PICMG 1.3 выглядит практически также как, ничем разительно не отличается, только интерфейсы уже не ISA и PCI, а PCI-Express. Сейчас производится большое количество моделей таких плат, можно выбрать под ваши задачи и бюджет. По нашему опыту: в формате PICMG 1.3 присутствуют только интерфейсы PCI и PCI-Express (различные конфигурации: 4, 8, 16), однако у некоторых производителей все же можно встретить слот ISA. Советую на это не рассчитывать, по отзывам данный слот – всего лишь эмуляция и работает некорректно.
