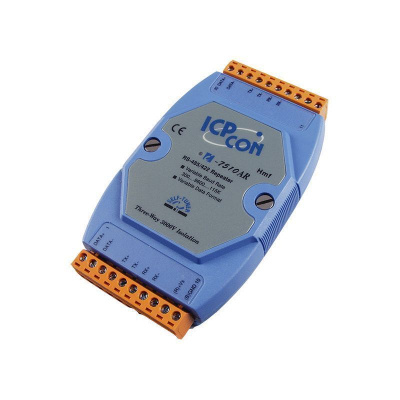

ICP DAS I-7510AR — повторитель RS-422/485

Хит

Артикул: I-7510AR

Повторитель RS-422/485 с 3-х уровневой гальванической изоляцией — ICP DAS I-7510AR

Подробнее

Цены указаны с НДС

18 011 руб.

184.84

USD

179,8 USD

Доступно к заказу

Нашли дешевле?

Оплата

По счету, банковской картой, наличными и QR. Подробнее

- +

В корзину

Купить в 1 клик

Конcультируйтесь +7 (343) 381-75-75, отправляйте спецификации ipcsales@aveon.ru

АВЕОН – дистрибьютор АСУ и IT | Собственное производство защищенных ПК
Техподдержка | Гарантия | Сервис | Доставка по России от 1 дня!
Самовывоз: Екатеринбург, Челябинск, Пермь, Тюмень, Ханты-Мансийск, Сургут

Описание

Повторитель RS-422/485(с клеммными колодками) ICP DAS I-7510AR незаменимое устройство для увеличение дальности связи последовательных устройств.

Повторитель последовательных сигналов I-7510AR от производителя ICP DAS позволяет увеличить длину сети RS485/RS422 до 400 м при скорости 115200 Бит/с и 1.2 км при скорости передачи данных 9600 Бит/с, этого более чем достаточно для выполнения поставленных задач. Защита от электростатических разрядов ""ESD"" обеспечивает защиту данных по линии передачи RS-485. Устройство можно поместить в телекомуникационный шкаф за счет возможности монтажа на Din рейку. Рабочий температурный диапазон (от минут двадцати пяти до семидесяти пяти градусов цельсия) дает возможность использовать данный повторитель в самых неблагоприятных условиях промышленного производства.

Ассортимент повторителей и конвертеров в линейке I-7500 от производителя ICP DAS подойдет под любые задачи в сфере автоматизации. Повторитель интерфейса последовательных сигналов I-7510AR - хорошие качество по доступной цене.

Характеристики

Конструктивное исполнение

Конструктив корпусаПластиковый корпус
Вид монтажаМонтаж на DIN-рейку

Интерфейсы ввода-вывода

Общее количество COM-портов2
Портов RS-422/4852
Максимальная скорость COM-портов RS-422/485115200 Бит/с
Изоляция COM-портов RS-422/4853000 В
Тип разъема COM-портовКлеммная колодка

Требования по питанию

Входное напряжение питания. Постоянный ток10 ... 30 В
Потребляемая мощность2.16 Вт

Условия эксплуатации

Рабочая температура-25 ... 75 °С
Допустимая влажность эксплуатации10 ... 90 %

Условия хранения

Температура хранения-30 ... 75 °С

Габариты

Ширина72 мм
Высота122 мм
Глубина35 мм

Производство

ПроизводительICP DAS
СерияСерия Icp Das I-7510

Документация

Установочные размеры модулей 7000 серии

Руководство пользователя на русском языке серии I-7000

Руководство пользователя серии I-7000

Спецификация I-7510 / I-7510A / I-7510AR / I-7510P

Зарегистрировать проект

Зарегистрируйте проект, чтобы купить по специальной цене.

АВЕОН напрямую сотрудничает с производителями, поэтому вы можете зафиксировать проект за вашей организацией или за конечным заказчиком, получить скидку, запросить увеличение гарантийного срока.

Напоминаем, что все цены, опубликованные на данном сайте, приведены как справочная информация, не являются публичной офертой, определяемой положениями статьи 437 Гражданского кодекса Российской Федерации, и могут быть изменены в любое время без предупреждения.

Сертифицированные специалисты БЕСПЛАТНО помогут подобрать оборудование под ваш проект, составить спецификацию промышленного компьютера, порекомендуют актуальные замены для снятых с производства компонентов. Позвоните +7 (343) 381-75-75, напишите на ipcsales@aveon.ru или постучитесь в ЧАТ.

Вы можете заказать оборудование для тестирования на вашем предприятии, чтобы оценить характеристики и совместимость с уже установленными устройствами.

Самые ходовые компоненты АСУ ТП всегда на складе в Екатеринбурге и в Москве. Под заказ – 2 недели со склада в Тайване (при наличии у производителя). Самовывоз в Екатеринбурге, Челябинске, Тюмени и Перми. Доставка по России.

Условия оплаты

Оплата заказов с сайта по безналичному расчету осуществляется по счету-оферте, который действителен в день его создания. В случае оплаты в последующие дни, стоимость заказа может быть пересчитана на дату оплаты по текущему курсу USD как ЦБ+2% по решению поставщика. При оплате по безналичному расчету с физических лиц может сниматься комиссия банка от 1%.
Можно оплатить заказ наличными в офисе АВЕОН или при доставке курьером до двери.
После оплаты выдается кассовый чек.

Условия доставки

Доставка во все регионы России транспортными компаниями до терминала ТК в городе доставки, либо до двери заказчика.
Срок доставки и стоимость определяются тарифами компаний-грузоперевозчиков.
Также вы можете самостоятельно забрать товары из пунктов самовывоза в вашем городе.

Более подробная информация здесь.

Что такое интерфейс RS-422?▼

Интерфейс RS-422 обеспечивает дифференциальную однонаправленную передачу данных по линиям с возможностью соединения «точка–точка» или «master – много slave».

Это еще один интерфейс, который до сих пор достаточно часто применяется в промышленности. RS422 похож на RS-232, но в отличие от последнего использует дифференциальный сигнал для одномоментной отправки и приемки сообщений по разным линиям.

Повышенная стойкость к помехам.
Большая дистанция передачи данных – до 1200 метров.
Скорость передачи данных зависит от расстояния: если соединение между компонентов всего 10 метров, то она может достигать 10 Мбит/с. А при максимальных 1200 метров – всего лишь 10 кбит/с.
Поддержка топологии «точка–точка».
Нужен согласующий резистор

Как правило, для организации RS-422 используется разъем DB9. Распиновку и схему подключения RS422 нужно смотреть в документации каждого конкретного устройства.

Рисунок6

В настоящее время стандарт может указываться как EIA-422 – равнозначное написание с первоначальным.

Устройства с RS232, RS422, RS485 в ассортименте АВЕОН:

Что такое интерфейс RS-485?▼

RS-485 (англ. Recommended Standard 485, еще встречается написание EIA-485) – это стандарт физического уровня для асинхронного интерфейса.

Это наиболее популярный интерфейс для промышленных сетей, широко используется множеством устройств в АСУ ТП. Как правило в качестве разъема для организации RS485 также используется разъем DB9 или клеммная колодка. Распайку RS-485 нужно изучать в документации к каждому конкретному устройству.

Расстояние до 1200 метров.
Бывают 2- и 4-сигнальных провода.
Скорость передачи данных обычно до 115200 бит/с (по стандарту до 10 Мбит/с на 15 м).
Тип «точка–точка» или «точка – много точек».
Можно подключить до 256 устройств.
Нужен согласующий резистор.
