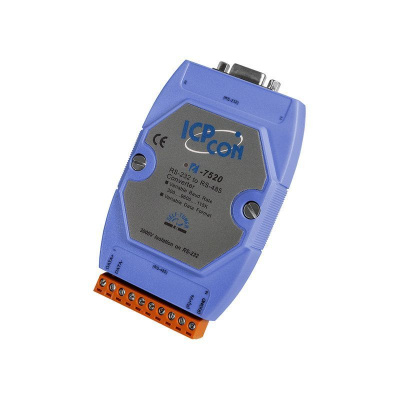

ICP DAS I-7520 — конвертер RS-232 в RS-485

Хит

Артикул: I-7520

Конвертер RS-232 в RS-485 с автоматическим контролем за направлением передачи данных для RS-485 / изоляция на стороне RS-232 — ICP DAS I-7520

Подробнее

Цены указаны с НДС

12 629 руб.

126.01

USD

116,06 USD

Доступно к заказу

Нашли дешевле?

Оплата

По счету, банковской картой, наличными и QR. Подробнее

- +

В корзину

Купить в 1 клик

Компания АВЕОН провела акцию «ICP DAS – 20 лет. Празднуем и дарим Вам подарки!»

Конcультируйтесь +7 (343) 381-75-75, отправляйте спецификации ipcsales@aveon.ru

АВЕОН – дистрибьютор АСУ и IT | Собственное производство защищенных ПК
Техподдержка | Гарантия | Сервис | Доставка по России от 1 дня!
Самовывоз: Екатеринбург, Челябинск, Пермь, Тюмень, Ханты-Мансийск, Сургут

Описание

На сегодняшний день в мире инноваций систем связи существует задача совместимости устройств. Это задача обусловлена тем, что компании производители устройств имеют разные стандарты, которые чаще всего не совместимые между собой. С этой задачей с легкостью справляются преобразователи интерфейсов.

Преобразователь последовательных интерфейсов I-7520 RS-232/RS-485, предназначен для подключения компьютеров и других устройств с к сети. Преобразование интерфейсов происходит в обе стороны, по желанию.

Данный преобразователь допускает дальность связи до 1200м со стороны RS-485, без повторителей. Для удобства использования, устройство оснащено встроенным индикатором напряжения. Простой и удобный преобразователь I-7520 имеет компактные размеры, установка производится на din рейку. Скорость передачи данных составляет 115.2Кб/сек, этого более чем достаточно для выполнения поставленных задач. Температурные условия для эксплуатации -25...+75 °C, что дает возможность использовать данный преобразователь в полевых условиях.

Автоматический контроль за направлением передачи данных для RS-485 и надежность, делает данный преобразователь незаменимым в сфере промышленной автоматизации.

Характеристики

Конструктивное исполнение

Вид монтажаМонтаж на DIN-рейку

Интерфейсы ввода-вывода

Общее количество COM-портов2
Портов RS-2321
Максимальная скорость COM-портов RS-232115200 Бит/с
Изоляция COM-портов RS-2323000 В
Портов RS-4851
Максимальная скорость COM-портов RS-485115200 Бит/с
Тип разъема COM-портов1xDB9, Клеммная колодка

Требования по питанию

Входное напряжение питания. Постоянный ток10 ... 30 В
Потребляемая мощность1.2 Вт

Условия эксплуатации

Рабочая температура-25 ... 75 °С
Допустимая влажность эксплуатации10 ... 90 %

Условия хранения

Температура хранения-30 ... 75 °С

Габариты

Ширина72 мм
Высота118 мм
Глубина35 мм

Производство

ПроизводительICP DAS
СерияСерия Icp Das I-7520

Документация

Установочные размеры модулей 7000 серии

Руководство пользователя на русском языке серии I-7000

Спецификация I-7520

Руководство пользователя серии I-7000

Зарегистрировать проект

Зарегистрируйте проект, чтобы купить по специальной цене.

АВЕОН напрямую сотрудничает с производителями, поэтому вы можете зафиксировать проект за вашей организацией или за конечным заказчиком, получить скидку, запросить увеличение гарантийного срока.

Напоминаем, что все цены, опубликованные на данном сайте, приведены как справочная информация, не являются публичной офертой, определяемой положениями статьи 437 Гражданского кодекса Российской Федерации, и могут быть изменены в любое время без предупреждения.

Сертифицированные специалисты БЕСПЛАТНО помогут подобрать оборудование под ваш проект, составить спецификацию промышленного компьютера, порекомендуют актуальные замены для снятых с производства компонентов. Позвоните +7 (343) 381-75-75, напишите на ipcsales@aveon.ru или постучитесь в ЧАТ.

Вы можете заказать оборудование для тестирования на вашем предприятии, чтобы оценить характеристики и совместимость с уже установленными устройствами.

Самые ходовые компоненты АСУ ТП всегда на складе в Екатеринбурге и в Москве. Под заказ – 2 недели со склада в Тайване (при наличии у производителя). Самовывоз в Екатеринбурге, Челябинске, Тюмени и Перми. Доставка по России.

Условия оплаты

Оплата заказов с сайта по безналичному расчету осуществляется по счету-оферте, который действителен в день его создания. В случае оплаты в последующие дни, стоимость заказа может быть пересчитана на дату оплаты по текущему курсу USD как ЦБ+2% по решению поставщика. При оплате по безналичному расчету с физических лиц может сниматься комиссия банка от 1%.
Можно оплатить заказ наличными в офисе АВЕОН или при доставке курьером до двери.
После оплаты выдается кассовый чек.

Условия доставки

Доставка во все регионы России транспортными компаниями до терминала ТК в городе доставки, либо до двери заказчика.
Срок доставки и стоимость определяются тарифами компаний-грузоперевозчиков.
Также вы можете самостоятельно забрать товары из пунктов самовывоза в вашем городе.

Более подробная информация здесь.

Что такое интерфейс RS-232?▼

RS-232 – это интерфейс передачи информации между двумя устройствами на расстояние до 15 м.

Используется для подключения к вычислительным машинам самого разного оборудования, нетребовательного к скорости обмена.

В офисной технике практически вытеснен интерфейсом USB. Зато активно используется в проме для подключения периферии и устройств, расположенных достаточно далеко от компьютера, и даже работающих в сложных условиях внешней среды. Также этот стандарт используется для взаимодействия микроконтроллеров различных архитектур, имеющих интерфейс UART, с другими цифровыми устройствами и периферией.

Расстояние 15 м
Скорость передачи данных до 115200 бит/с
Тип точка-точка (master-slave)
Можно подключить только одно устройство
Протокол интерфейса предполагает синхронный и асинхронный режим передачи данных
Аппаратный и программный метода управления обменом данных

Для организации RS232 используются разъемы DB9M и DB25M:

Рисунок1

Распайка и схема подключения COM порта RS232:




	Аппаратный контроль	Программный контроль
Скорость передачи	Любая скорость	Низкая скорость
Скорость реакции	Быстрая	Медленная
Поддержка интерфейса	RS-232/422	RS-232/422/485
Символ начала передачи данных	Любой	Только XON/XOFF
Потеря данных	Нет	Возможно
Использование контактов	Полное	Упрощенное

Устройства с RS232, RS422, RS485 в ассортименте АВЕОН:

Что такое интерфейс RS-485?▼

RS-485 (англ. Recommended Standard 485, еще встречается написание EIA-485) – это стандарт физического уровня для асинхронного интерфейса.

Это наиболее популярный интерфейс для промышленных сетей, широко используется множеством устройств в АСУ ТП. Как правило в качестве разъема для организации RS485 также используется разъем DB9 или клеммная колодка. Распайку RS-485 нужно изучать в документации к каждому конкретному устройству.

Расстояние до 1200 метров.
Бывают 2- и 4-сигнальных провода.
Скорость передачи данных обычно до 115200 бит/с (по стандарту до 10 Мбит/с на 15 м).
Тип «точка–точка» или «точка – много точек».
Можно подключить до 256 устройств.
Нужен согласующий резистор.
