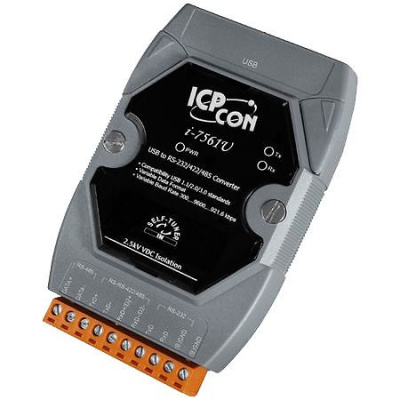

ICP DAS I-7561U — конвертер USB

Хит

Артикул: I-7561U

Конвертер USB в RS-232/422/485 с автоматическим контролем за направлением передачи данных для RS-485 / изоляция / драйвер для Win 8 — ICP DAS I-7561U

Цены указаны с НДС

12 700 ₽

161.19 USD

Уточните возможность поставки

Нашли дешевле?

Оплата

По счету, банковской картой, наличными.

- +

В корзину

Купить в 1 клик

Конcультируйтесь +7 (343) 381-75-75, отправляйте спецификации ipcsales@aveon.ru

АВЕОН – дистрибьютор АСУ и IT | Собственное производство защищенных ПК
Техподдержка | Гарантия | Сервис | Доставка по России от 1 дня!
Самовывоз: Екатеринбург, Челябинск, Пермь, Тюмень, Ханты-Мансийск, Сургут

Характеристики

Интерфейсы ввода-вывода
COM-портов RS-232/422/485	1
Порты USB всего	1
Порты USB v3.x	1

Разъемы и кабели
Кабели в комплекте	CA-USB18 USB Type A в Type B Cable 1.8 m

Программное обеспечение
Поддерживаемые ОС	Linux kernel 2.6, Windows 10, Windows 7, Windows 8, Windows XP

Питание
Мин. входное напряжение DC, В	5
Макс. входное напряжение DC, В	5

Условия эксплуатации
Температура эксплуатации	–25…+75°С
Мин. температура эксплуатации, °C	-25
Макс. температура эксплуатации, °C	75

Габариты
Вес без упаковки (нетто), кг	0.11
Вес в упаковке (брутто), кг	0.26
Глубина, мм	35.00
Высота, мм	115.00
Ширина, мм	72.00

Производство
Производитель	ICP DAS

Оплата и доставка

Условия оплаты

Оплата заказов с сайта по безналичному расчету осуществляется по счету-оферте, который действителен в день его создания. В случае оплаты в последующие дни, стоимость заказа может быть пересчитана на дату оплаты по текущему курсу USD как ЦБ+2% по решению поставщика. При оплате по безналичному расчету с физических лиц может сниматься комиссия банка от 1%.
Можно оплатить заказ наличными в офисе АВЕОН или при доставке курьером до двери.
После оплаты выдается кассовый чек.

Условия доставки

Доставка во все регионы России транспортными компаниями до терминала ТК в городе доставки, либо до двери заказчика.
Срок доставки и стоимость определяются тарифами компаний-грузоперевозчиков.
Также вы можете самостоятельно забрать товары из пунктов самовывоза в вашем городе.

Более подробная информация здесь.

Отзывы

Нет оценок

Оставить отзыв

Загрузка отзывов...

Зарегистрировать проект

Зарегистрируйте проект, чтобы купить по специальной цене.

АВЕОН напрямую сотрудничает с производителями, поэтому вы можете зафиксировать проект за вашей организацией или за конечным заказчиком, получить скидку, запросить увеличение гарантийного срока.

Зарегистрировать проект

Опишите проект *

Ваше имя *

Телефон

E-mail *

Я согласен на обработку персональных данных

* — Обязательные поля

Напоминаем, что все цены, опубликованные на данном сайте, приведены как справочная информация, не являются публичной офертой, определяемой положениями статьи 437 Гражданского кодекса Российской Федерации, и могут быть изменены в любое время без предупреждения.

Сертифицированные специалисты АВЕОН БЕСПЛАТНО помогут подобрать оборудование под ваш проект, составить спецификацию промышленного компьютера, порекомендуют актуальные замены для снятых с производства компонентов. Позвоните +7 (343) 381-75-75, напишите на ipcsales@aveon.ru или постучитесь в ЧАТ.

Вы можете заказать оборудование для тестирования на вашем предприятии, чтобы оценить характеристики и совместимость с уже установленными устройствами.

Самые ходовые компоненты АСУ ТП всегда на складе в Екатеринбурге и в Москве. Под заказ – 2 недели со склада в Тайване (при наличии у производителя). Самовывоз в Екатеринбурге, Челябинске, Тюмени и Перми. Доставка по России.

Описание

Руководство пользователя I-756xU

Спецификация I-7561U

Описание

F.A.Q

Что такое интерфейс RS-485?

RS-485 (англ. Recommended Standard 485, еще встречается написание EIA-485) – это стандарт физического уровня для асинхронного интерфейса.

Это наиболее популярный интерфейс для промышленных сетей, широко используется множеством устройств в АСУ ТП. Как правило в качестве разъема для организации RS485 также используется разъем DB9 или клеммная колодка. Распайку RS-485 нужно изучать в документации к каждому конкретному устройству.

Расстояние до 1200 метров.
Бывают 2- и 4-сигнальных провода.
Скорость передачи данных обычно до 115200 бит/с (по стандарту до 10 Мбит/с на 15 м).
Тип «точка–точка» или «точка – много точек».
Можно подключить до 256 устройств.
Нужен согласующий резистор.

Работа RS485 в режиме полудуплекс (используются 2 контакта)

Работа RS485 в режиме полный дуплекс (используются 4 контакта)

Устройства с RS232, RS422, RS485 в ассортименте АВЕОН:

Что такое интерфейс RS-422?

Интерфейс RS-422 обеспечивает дифференциальную однонаправленную передачу данных по линиям с возможностью соединения «точка–точка» или «master – много slave».

Это еще один интерфейс, который до сих пор достаточно часто применяется в промышленности. RS422 похож на RS-232, но в отличие от последнего использует дифференциальный сигнал для одномоментной отправки и приемки сообщений по разным линиям.

Повышенная стойкость к помехам.
Большая дистанция передачи данных – до 1200 метров.
Скорость передачи данных зависит от расстояния: если соединение между компонентов всего 10 метров, то она может достигать 10 Мбит/с. А при максимальных 1200 метров – всего лишь 10 кбит/с.
Поддержка топологии «точка–точка».
Нужен согласующий резистор

Как правило, для организации RS-422 используется разъем DB9. Распиновку и схему подключения RS422 нужно смотреть в документации каждого конкретного устройства.

В настоящее время стандарт может указываться как EIA-422 – равнозначное написание с первоначальным.

Устройства с RS232, RS422, RS485 в ассортименте АВЕОН:

Конвертеры интерфейсов

Конвертеры Advantech серии ADAM-4500

Преобразователи ICP DAS серий I-7000, tM

ICP DAS серий PPDS, PDS / Программируемые

Преобразователи MOXA серии A52/A53

Конвертеры MOXA серии TCC

Конвертеры Dataforth

Конвертеры RS-232C в RS-485

Удлинители интерфейса Dataforth

Устройства защиты

Серверы последовательных интерфейсов

Ethernet в RS-232, RS-422, RS-485

MOXA серии NPort IA-5000 и 5000AI / Для жестких условий эксплуатации

ICP DAS / Программируемые

MOXA серий MiiNePort, NE-4000 / Бескорпусные

MOXA серии NPort / С беспроводным Ethernet

MOXA серии NPort S8400I / Со встроенным коммутатором

MOXA серии NPort 6000 и CN-2000 / Терминальные с защитой данных

Медиаконвертеры

RS-232/422/485 => оптоволокно

Мультипортовые платы

PCI Express платы RS-232/422/485

PCI / Universal PCI платы RS-232/422/485

ISA платы RS-232/422/485

Шлюзы протоколов

Modbus TPC / Modbus RTU

Для Интернета Вещей (IoT)

Беспроводное оборудование

Модемы GSM/GPRS/EDGE/UMTS/HSPA/3G

Сотовые 3G-роутеры

Сотовые шлюзы

Модули удаленного ввода-вывода

RS-485 (DCON, Modbus)

Wi-Fi, ZigBee, GPRS, HSDPA

Что такое интерфейс RS-232?

RS-232 – это интерфейс передачи информации между двумя устройствами на расстояние до 15 м.

Используется для подключения к вычислительным машинам самого разного оборудования, нетребовательного к скорости обмена.

В офисной технике практически вытеснен интерфейсом USB. Зато активно используется в проме для подключения периферии и устройств, расположенных достаточно далеко от компьютера, и даже работающих в сложных условиях внешней среды. Также этот стандарт используется для взаимодействия микроконтроллеров различных архитектур, имеющих интерфейс UART, с другими цифровыми устройствами и периферией.

Расстояние 15 м
Скорость передачи данных до 115200 бит/с
Тип точка-точка (master-slave)
Можно подключить только одно устройство
Протокол интерфейса предполагает синхронный и асинхронный режим передачи данных
Аппаратный и программный метода управления обменом данных

Для организации RS232 используются разъемы DB9M и DB25M:

Распайка и схема подключения COM порта RS232:

	Аппаратный контроль	Программный контроль
Скорость передачи	Любая скорость	Низкая скорость
Скорость реакции	Быстрая	Медленная
Поддержка интерфейса	RS-232/422	RS-232/422/485
Символ начала передачи данных	Любой	Только XON/XOFF
Потеря данных	Нет	Возможно
Использование контактов	Полное	Упрощенное
