ifm JN2101 — датчик наклона
Подберем аналог
Артикул:
JN2101
Под заказ от 5000 USD

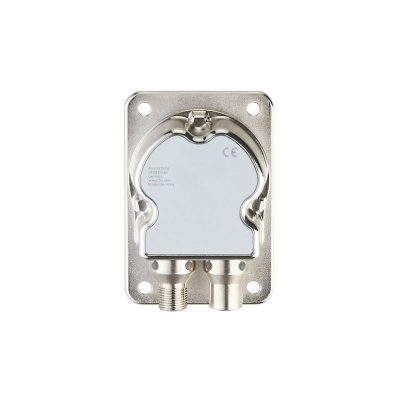

Датчик наклона / INC-M2M090C -KG/US — ifm JN2101
- Точное измерение углов наклона в осях X и Y
- Высокая точность измерения во всём диапазоне углов в двух осях
- Возможность настройки нулевой позиции / направления отсчёта и предельной частоты
- Компактный и прочный корпус
- Высокопроизводительный CAN-интерфейс для различных задач коммуникации
Подробнее
Цены указаны с НДС
Заказать | Уточнить цену
Оборудование со склада и под заказ
Конcультируйтесь +7 (343) 381-75-75, отправляйте спецификации ipcsales@aveon.ru
АВЕОН – дистрибьютор АСУ и IT | Собственное производство защищенных ПК
Техподдержка | Гарантия | Сервис | Доставка по России от 1 дня!
Самовывоз: Екатеринбург, Челябинск, Пермь, Тюмень, Ханты-Мансийск, Сургут
Описание
| Общие характеристики | ||
|---|---|---|
| Измерение наклона | ||
Количество осей измерения | 2 | |
Угловой диапазон, ° | -45…45 | |
| Приложение | ||
Принцип работы | статический | |
Применение | Высокоточное 2-осевое измерение угла наклона для подвижной техники | |
| Электронные данные | ||
Рабочее напряжение, В | 9,2...30 DC | |
Потребление тока, мА | 70; (24 V DC, 25 °C) | |
Макс. потребление тока, мА | 405; (9,2 V DC; -40 °C) | |
Мин. сопротивление изоляции, MΩ | 100; (500 V DC) | |
Класс защиты | III | |
Защита от переполюсовки | да | |
Защита от перепутывания полярности | да | |
Время задержки включения питания, s | 300; (время разогрева; Макс. время инициализации: 1000 ms) | |
| Диапазон измерения/настройки | ||
Принцип измерения | Ёмкостная MEMS | |
| Измерение наклона | ||
Количество осей измерения | 2 | |
Угловой диапазон, ° | -45…45 | |
Предельная частота, Гц | 0,5...10; (параметризуемый) | |
| Точность/ погрешность | ||
Точность, ° | ≤ ± 0,01; (абсолютный) | |
Гистерезис, ° | ≤ ± 0,05 | |
Повторяемость, ° | ≤ ± 0,01 | |
Разрешение, ° | 0,01; (параметризуемый) | |
Температурный коэфициент, 1/K | ≤ ± 0,0008 ° | |
| Интерфейсы | ||
Коммуникационный интерфейс | CAN | |
Количество интерфейсов CAN | 1 | |
Нагрузочное сопротивление | да; (внутренний ; параметризуемый) | |
| CAN | ||
Протокол | CANopen CiA DS 301 | |
Заводские настройки | скорость передачи: 125 kBit/s | |
Идентификатор узла (Node ID): 10 | ||
Версия | CiA DSP-410 | |
| Условия эксплуатации | ||
Температура окружающей среды, °C | -40...85 | |
Температура хранения, °C | -40...85 | |
Степень защиты | IP 65; IP 67; IP 68; IP 69K | |
| Испытания / одобрения | ||
ЭMC | DIN EN 61000-4-2 ESD | 4 kV CD / 8 kV AD |
DIN EN 61000-4-3 ВЧ излучение | 10 V/m | |
DIN EN 61000-4-4 Burst | 2 kV | |
DIN EN 61000-4-6 ВЧ проводимость | 10 V | |
DIN EN 55022 класс B / CISPR 16-2-3 | 30 - 1000 MHz | |
CISPR 25 ECE R 10 | 30 - 1000 MHz узкополосный и широкополосный | |
ISO 11452-2 ECE R 10 | 20 - 2000 MHz / 30 V/m | |
ISO 7637-2 ECE R 10 | импульс 1, 2a, 2b, 3a, 3b, 4, и излучение импульса во время работы, включение, выключение | |
ISO 7637-3 | - 80 V импульс а / + 80 V импульс b | |
