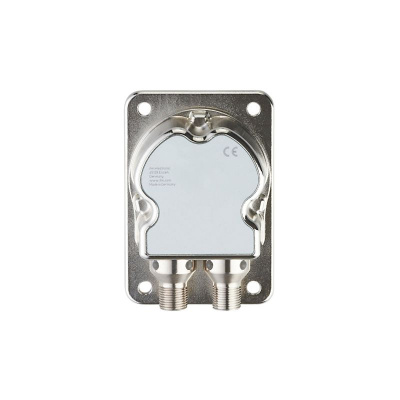

ifm JN2200 — датчик наклона
Подберем аналог
Артикул:
JN2200
Под заказ от 5000 USD
Датчик наклона / INC-M2M360ABIAKG/US — ifm JN2200
- Точное измерение углов наклона в осях X и Y
- Высокая точность измерения во всём диапазоне углов в двух осях
- С двумя программируемыми коммутационными выходами / двумя масштабируемыми аналоговыми выходами и IO-Link
- Компактный и прочный корпус
- Высокая степень защиты для соответствия требованиям сложных условий эксплуатации
Подробнее
Цены указаны с НДС
Заказать | Уточнить цену
Оборудование со склада и под заказ
Конcультируйтесь +7 (343) 381-75-75, отправляйте спецификации ipcsales@aveon.ru
АВЕОН – дистрибьютор АСУ и IT | Собственное производство защищенных ПК
Техподдержка | Гарантия | Сервис | Доставка по России от 1 дня!
Самовывоз: Екатеринбург, Челябинск, Пермь, Тюмень, Ханты-Мансийск, Сургут
Описание
| Общие характеристики | ||
|---|---|---|
Принцип измерения | Ёмкостная MEMS | |
| Измерение вибрации | ||
Диапазон измерения вибрации, г | 16; (± 2; ± 4; ±8 g параметризуемый) | |
Диапазон измерения вибрации , мм/с | 3200 | |
Частотный диапазон, Гц | 0,1...400 | |
| Приложение | ||
Принцип работы | статический | |
Применение | Высокоточное 2-осевое измерение угла наклона для подвижной техники и промышленного применения | |
| Электронные данные | ||
Рабочее напряжение, В | 9,2...30 DC; (выход напряжения: 12...30 DC; IO-Link: 18...30 DC) | |
Потребление тока, мА | 90; (24 V DC, 25 °C) | |
Макс. потребление тока, мА | 330; (9,2 V DC; -40 °C) | |
Класс защиты | III | |
Защита от переполюсовки | да | |
Защита от перепутывания полярности | да | |
Время задержки включения питания, s | 300; (время разогрева; Макс. время инициализации: 1000 ms) | |
| Входы/выходы | ||
Количество входов и выходов | Количество цифровых выходов: 2; Количество аналоговых выходов: 2 | |
| Выходы | ||
Общее количество выходов | 4 | |
Электрическое исполнение | PNP/NPN | |
Количество цифровых выходов | 2 | |
Функция выходного сигнала | нормально открытый / нормально закрытый; (программируемый) | |
Макс. падение напряжения коммутационного выхода DC, В | 2,5 | |
Постоянный ток нагрузки коммутационного выхода DC, мА | 125; (125 mA (85° C); 200 mA (60° C); 250 mA (40° C)) | |
Количество аналоговых выходов | 2 | |
Аналоговый выход по току, мА | 4...20; (в случае неисправности: 2 mA) | |
Наиб.нагрузка, Ω | 220; (220 (9,2…15 V) / 500 (15…30 V)) | |
Аналоговый выход по напряжению, В | 2...10; (в случае неисправности: 1 V) | |
Мин. сопротивление нагрузки, Ω | 1000; (10000 (12...13,5 V) / 1000 (13,5...30 V)) | |
Точность аналогового выхода, % | ≤ 1 | |
Защита от короткого замыкания | да | |
Защита от перегрузок по току | да | |
| Диапазон измерения/настройки | ||
Принцип измерения | Ёмкостная MEMS | |
| Измерение наклона | ||
Количество осей измерения | 2 | |
Угловой диапазон, ° | ± 180 | |
Предельная частота, Гц | 0,5...10; (параметризуемый) | |
| Измерение вибрации | ||
Диапазон измерения вибрации, г | 16; (± 2; ± 4; ±8 g параметризуемый) | |
Диапазон измерения вибрации , мм/с | 3200 | |
Частотный диапазон, Гц | 0,1...400 | |
Количество осей измерения | X/Y/Z параметризуемый | |
| Точность/ погрешность | ||
Точность, ° | ≤ ± 0,5; (абсолютный) | |
Гистерезис, ° | ≤ ± 0,05 | |
Повторяемость, ° | ≤ ± 0,1 | |
Разрешение, ° | 0,05 | |
Температурный коэфициент, 1/K | ≤ ± 0,02 ° | |
| Программное обеспечение / Программирование | ||
Выбор параметров | угол (X/Y) / вибрация (Veff / aPeak); гистерезис / окно; Точки переключения; логика переключения; индикация ошибок и неисправностей; самодиагностика; токовый выход / выход по напряжению | |
| Интерфейсы | ||
Коммуникационный интерфейс | IO-Link | |
Способ передачи | COM2 (38,4 kBaud) | |
IO-Link проверка | 1.1 | |
Стандарт SDCI | IEC 61131-9 CDV | |
Профили | Smart Sensor: Process Data Variable; Device Identification, Device Diagnosis | |
SIO режим | да | |
Нужный тип порта | A | |
Аналоговые рабочие данные | 2 | |
Бинарные рабочие данные | 2 | |
Миним.время рабочего цикла, ms | 5 | |
Поддерживаемые DeviceID | Режим работы | ID прибора |
по умолчанию | 416 | Условия эксплуатации |
Температура окружающей среды, °C | -40...85 | |
Температура хранения, °C | -40...85 | |
Степень защиты | IP 65; IP 67; IP 68; IP 69K | |
| Испытания / одобрения | ||
ЭMC | DIN EN 61000-4-2 ESD | 4 kV CD / 8 kV AD |
DIN EN 61000-4-3 ВЧ излучение | 10 V/m | |
DIN EN 61000-4-4 Burst | 2 kV | |
DIN EN 61000-4-6 ВЧ проводимость | 10 V | |
DIN EN 55022 класс B / CISPR 16-2-3 | 30 - 1000 MHz | |
CISPR 25 ECE R 10 | 30 - 1000 MHz узкополосный и широкополосный | |
ISO 11452-2 ECE R 10 | 20 - 2000 MHz / 30 V/m | |
ISO 7637-2 ECE R 10 | импульс 1, 2a, 2b, 3a, 3b, 4, и излучение импульса во время работы, включение, выключение | |
ISO 7637-3 | - 80 V импульс а / + 80 V импульс b | |
