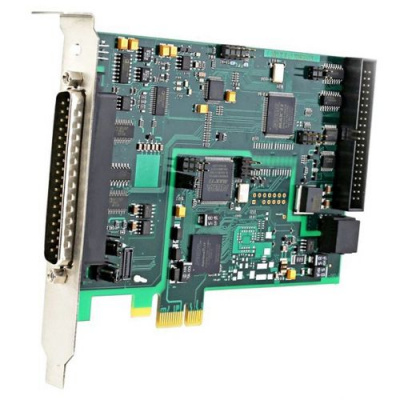

L-Card L-502 — плата АЦП/ЦАП

Артикул: L-502

Многофункциональная плата АЦП/ЦАП для шины PCIe (PCI Express) — L-Card L-502

Подробнее

Цены указаны с НДС

Уточните сроки

Нашли дешевле?

Оплата

По счету, банковской картой, наличными и QR. Подробнее

Заказать | Уточнить цену

Оборудование со склада и под заказ

Конcультируйтесь +7 (343) 381-75-75, отправляйте спецификации ipcsales@aveon.ru

АВЕОН – дистрибьютор АСУ и IT | Собственное производство защищенных ПК
Техподдержка | Гарантия | Сервис | Доставка по России от 1 дня!
Самовывоз: Екатеринбург, Челябинск, Пермь, Тюмень, Ханты-Мансийск, Сургут

Описание

АЦП
Количество каналов	16 дифференциальных или 32 с "общей землей"
Разрядность АЦП	16 бит
Поддиапазоны измерения входного сигнала	±10 В, ±5 В, ±2 В, ±1 В, ±0,5 В, ±0,2 В
Максимальная частота преобразования АЦП	2 МГц (1,5 МГц при синхронизации частоты преобразования от соседней платы L-502)
Устойчивость к перегрузкам входным измерительным сигналом напряжения постоянного тока	±15 В
Синхронизация	Внутренняя По внешнему синхросигналу Синхронизация нескольких L-502

Собственный входной шум АЦП при закороченном входе в зависимости от поддиапазона АЦП
и коэффициента усреднения отсчетов (Куср) по каждому каналу

Частота дискр.	К уср.	Поддиапазон АЦП, В
±10	±5	±2	±1	±0,5	±0,2
Типичное значение уровня шума, приведенного ко входу АЦП, мкВ
2 МГц	1	309	157	50	37	22	18
400 кГц	5	127	56	28	16	12	8
50 кГц	20	62	27	13	8	6	4
10 кГц	128	40	25	12	7	5	4
Сопротивление источника сигнала (в канале, в котором измеряется межканальное прохождение)	Время опроса канала, мкс (при коэффициенте усреднения, равном 1) или время установления канала, мкс
0,5	1,0	2,0	4,0	8,0	16,0
Межканальное прохождение, дБ (сигнала от предыдущего канала по порядку опроса)
0-50 Ом	-65	-78	-82	-82	-82	-82

Цифровой сигнальный процессор (L-502-P-G, L-502-P-G-D, L-502-P-G-D-I)
Тип	Blackfin ADSP-BF523
Тактовая частота	530 МГц
ОЗУ	32 Мбайт (SDRAM, 16 бит; 132,5 МГц)
Интерфейс компьютера с ADSP-BF523	Независимый, через HOST DMA процессора ADSP-BF523
Основной интерфейс работы с периферией (АЦП, ЦАП, цифровой ввод/вывод)	SPORT0, >120 Мбит/c, дуплекс
Гальваническая развязка (L-502-X-G, L-502-X-G-D, L-502-P-G, L-502-P-G-D, L-502-P-G-D-I )
Граница гальванической развязки	Между всеми цепями, выходящими на контакты сигнальных разъемов, и цепями ПК. Металлический корпус разъема DRB-37М гальванически не развязан от ПК.
Испытательное напряжение гальванической развязки	500 В, 50 Гц в течение 1 мин.
Модификации L-502, в которых присутствует гальваническая развязка	L-502-P-G, L-502-P-G-D, L-502-X-G, L-502-X-G-D

ЦАП (L-502-X-X-D, L-502-X-G-D, L-502-P-G-D, L-502-P-G-D-I)
Количество выходов напряжения с общей землей	2
Тип ЦАП	Инструментальный
Частота вывода в синхронном режиме	1 МГц на каждый канал
Режимы вывода	Синхронный (потоковый) или асинхронный - воспроизведение напряжения постоянного и переменного тока
Выходной диапазон	±5 В
Рабочий выходной ток	Не более 10 мА
Цифровые входы
Общее количество цифровых входов общего назначения	18 (из них два могут быть использованы для синхронизации)
Режимы ввода данных	Синхронный, асинхронный
Программное управление включением резисторных подтяжек к высокому логическому уровню	Присутствует
Максимальная скорость в синхронном режиме	2 МГц
Диапазон напряжений на цифровых входах	-0,2...+0,6 В («логический ноль»)+2,4...+5,0 В («логическая единица»).
Высокоимпедансное состояние при выключенном питании	Присутствует
Сопротивление резисторной подтяжки	2,2 кОм относительно +3,3 В (резисторные подтяжки программно включаемые для групп входов)
Цифровые выходы
Общее количество цифровых выходов	16
Управление третьим состоянием выходов	Присутствует
Режимы вывода данных	Синхронный, асинхронный
Максимальная скорость в синхронном режиме	1 Мслов/c
Тип логики	TTL-совместимая
Диапазон напряжений на цифровых выходах	0...+0,4 В («логический ноль»)Не менее 2,4 В («логическая единица»), выходные логические элементы с напряжением питания 3,3 В.
Рабочий ток выхода	Не более 8 мА
Выходное сопротивление, типичное значение	110 Ом
Максимальный ток утечки в рабочем режиме в высокоимпедансном состоянии	±1 мкА
Высокоимпедансное состояние при выключенном питании	Отсутствует
Межмодульная синхронизация
Топология многомодульных соединений по линиям синхронизации	Последовательная (внутри одного системного блока ПК)
Максимальное количество синхронизируемых модулей L-502 по последовательной схеме синхронизации	Равно количеству PCIe слотов в материнской плате ПК
Максимальная длина кабеля межмодульной синхронизации	40 мм (только до L-502 в соседнем слоте PCIe)
Количество линий межмодульной синхронизации	2 витые пары
Интерфейс с компьютером
Стандарт	PCIe x1 rev. 1.0 (плата совместима со слотом PCI Express материнской платы любой пропускной способности: x1, x2, x4, x8, x12, x16, x32).
Максимальная скорость передачи данных по PCIe	200 Мбайт/с, дуплекс (физическая пропускная способность PCIe-контроллера)
Разрядность программного слова данных L-502 на PCIe	32 бит
Поддержка DMA в режиме BUS MASTER на PCIe	Имеется
Конструктивные характеристики
Конструктив	PCI Express CARD x1 стандартной высоты, с кронштейном, менее, чем половинной длины (HALF LENGTH), в соответствии с PCI Express Card Electromechanical Specification rev.2.0. Требует одного посадочного места PCI Express.
Габаритные размеры	Не более 150 x 122 x 22 мм
Масса	Не более 0,15 кг
Питание внешних цепей
Выходы питания внешних аналоговых и цифровых цепей	+15 В, -15 В, +3,3 В. Максимальные токи, снимаемые с выходов, выбираются по критерию непревышения максимальной мощности нагрузки по методике, изложенной в руководстве.
Максимальная мощность нагрузки, снимаемой со всех выходов L-502	0,4 Вт (L-502-X-X-D, L-502-X-G-D, L-502-P-G-D, L-502-P-G-D-I)0,8 Вт (L-502-X-X, L-502-X-G, L-502-P-G)
АЦП
Диапазон измерений напряжения постоянного тока	От -10 до +10 В
Пределы допускаемой приведенной (к верхнему значению пределаизмерений) основной погрешности измерений напряжения постоянноготока для пределов:– 10; 5 и 2 В– 1 В– 0,5 В– 0,2 В	±0,05 %±0,07 %±0,1 %±0,2 %
Диапазон измерений напряжения переменного тока в диапазоне частот от 0,01 до 999 кГц	От 0,2 мВ до 7 В
Пределы допускаемой относительной основной погрешности измерений напряжения переменного тока	X_AC – предел измерений напряжения переменного тока; X – значение измеряемого напряжения переменного тока
Входное сопротивление постоянному току в одноканальном режиме работы	Не менее 20 МОм
Коэффициент подавления синфазных помех	Не менее 70 дБ
Пределы допускаемой относительной основной погрешности частоты преобразований АЦП	±0,005 %

ЦАП (L-502-X-X-D, L-502-X-G-D, L-502-P-G-D, L-502-P-G-D-I)
Диапазон воспроизведений напряжения постоянного тока	От -5 до +5 В
Пределы допускаемой приведенной (к верхней границе диапазона воспроизведений) основной погрешности воспроизведений напряжения постоянного тока	±0,3 %
Диапазон воспроизведений напряжения переменного тока синусоидальной формы в диапазоне частот от 0,01 до 300 кГц	От 1 мВ до 3,5 В
Пределы допускаемой относительной основной погрешности воспроизведений напряжения переменного тока 2)	X_AC – конечное значение диапазона воспроизведений напряжения переменного тока, X_AC = 3,5 В; X – значение воспроизводимого напряжения переменного тока
Пределы допускаемой относительной основной погрешности воспроизведений частоты переменного тока	±0,005 %
Условия эксплуатации
Нормальные условия применения
Температура окружающей среды	20±5 °С
Относительная влажность	От 30 до 80 %
Атмосферное давление	От 84 до 106 кПа
Рабочие условия применения L-502-X-X, L-502-X-X-D, L-502-X-G, L-502-X-G-D, L-502-P-G, L-502-P-G-D (ГОСТ 22261-94, группа 3 с расширенным диапазоном рабочих температур)
Температура окружающей среды	От +5 до +55 °С
Относительная влажность при температуре окружающей среды 25 °С	До 90 %
Атмосферное давление	От 70 до 106,7 кПа
Рабочие условия применения L-502-P-G-D-I (ГОСТ 22261-94, группа 4 с расширенным диапазоном рабочих температур)
Температура окружающей среды	От -40 до +60 °С
Относительная влажность при температуре окружающей среды 30 °С	До 90 %
Атмосферное давление	От 70 до 106,7 кПа
Пределы допускаемых дополнительных погрешностей измерений напряжения постоянного и переменного тока, воспроизведений напряжения постоянного и переменного тока, частоты переменного тока, частоты преобразований АЦП от изменения температуры окружающей среды в диапазоне рабочих температур, на каждые 10ºC, в долях от пределов допускаемой основной погрешности	0,5

Характеристики

Производство

ПроизводительL-Card

Документация

Презентация ПЛАТЫ АЦП/ЦАП НА ШИНУ PCI/PCI EXPRESS

Каталог продукции L-CARD.pdf

Комплектация L-Card L-502

Схема подключения L-Card L-502
