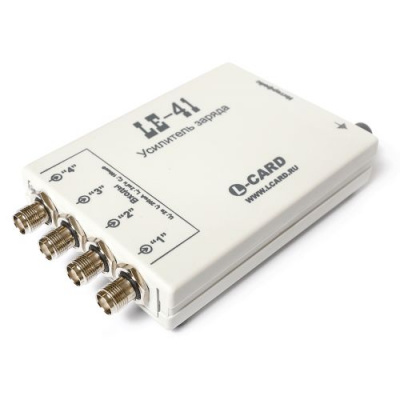

L-Card LE-41 — усилитель заряда

Советуем

Артикул: LE-41

Усилитель заряда: до 22 кГц / 4 канала — L-Card LE-41

Подробнее

Цены указаны с НДС

54 000 руб.

Доступно к заказу

Нашли дешевле?

Оплата

По счету, банковской картой, наличными и QR. Подробнее

- +

В корзину

Купить в 1 клик

Конcультируйтесь +7 (343) 381-75-75, отправляйте спецификации ipcsales@aveon.ru

АВЕОН – дистрибьютор АСУ и IT | Собственное производство защищенных ПК
Техподдержка | Гарантия | Сервис | Доставка по России от 1 дня!
Самовывоз: Екатеринбург, Челябинск, Пермь, Тюмень, Ханты-Мансийск, Сургут

Описание

Усилитель
Количество каналов	4
Коэффициент передачи	0,9 мВ/пКл, 10 мВ/пКл
Точность коэффициента передачи	±9 % без калибровки, ±1 % с учетом калибровки
Нижняя граница частот полосы пропускания	0,3 Гц (по уровню –3 дБ)
Верхняя граница частот полосы пропускания	2200 Гц, 22000 Гц (по уровню –3 дБ)
Спад АЧХ выше 20000 Гц	Не менее 12 дБ/октава
Спад АЧХ ниже 0,3 Гц	12 дБ/октава
Межканальное прохождение сигнала	Не хуже -90 дБ
Вход заряда
Максимальная амплитуда заряда в полосе пропускания, нКл	9,0 (для коэф. передачи 0,9 мВ/пКл) 0,8 (для коэф. передачи 10 мВ/пКл)
Типичное значение уровня шума, приведенного ко входу (при ѐмкости источника заряда 1000 пФ)	6 фКл (в полосе частот пропускания 0,3...2200 Гц) 15 фКл (в полосе частот пропускания 0,3...22000 Гц)
Разъемы	TNC (4 шт)
Выходы напряжения с общей землей
Выходное напряжение пик-пик, не менее	±8 В (1 мА)
Выходное сопротивление	62 Ом ± 1%
Выходное напряжение смещения	Не более ±10 мВ
Разъем	DRB-25F
Контроллер
Тип	ATMEGA88
Интерфейс управления	RS-485, например от модуля LTR43 или другой системы
Основные функции микроконтроллера	Хранение калибровочных коэффициентов и серийного номера для программного доступа к ним со стороны RS-485. Хранение заданных настроек (в частности, при использовании LE-41 без программного управления). Програмное включение/выключение тестового режима (проверки исправности входной цепи каждого канала). Программное управление входным диапазоном и верхней частотой полосы пропускания.
Питание
От модуля LTR22, LTR24-1, LTR00 или внешнего двуполярного источника напряжения	+12…+15 В (не более 30 мА) -12…-15 В (не более 16 мА)
Конструкция
Габариты	95х150х26 мм
Особенности конструкции	Пластиковый корпус. Экранирование внутри корпуса. Потенциальная техническая возможность применения во встраиваемых системах (в том числе, без корпуса). Отдельная клемма заземления.
Условия эксплуатации
Рабочий температурный диапазон	-40...+55 ºС (без конденсации влаги, без контакта с химически агрессивными средами)

Характеристики

Производство

ПроизводительL-Card
