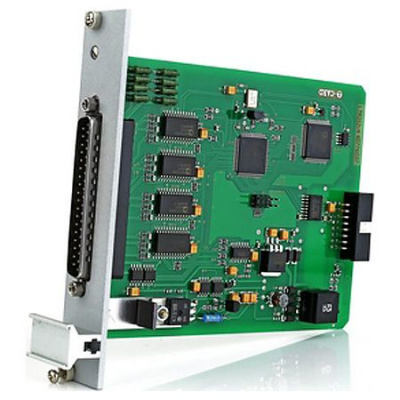

L-Card LTR212M-1 — модуль АЦП для тензоизмерений

Советуем

Артикул: LTR212M-1

Модуль АЦП для тензоизмерений / подключение до 4 четверть мостов / 4 полумостов и 4/8 полных мостов / 0.5 Мбайт Flash-память / калибровка для ИОН 2,5 и 5В — L-Card LTR212M-1

Подробнее

Цены указаны с НДС

75 900 руб.

Доступно к заказу

Нашли дешевле?

Оплата

По счету, банковской картой, наличными и QR. Подробнее

- +

В корзину

Купить в 1 клик

Конcультируйтесь +7 (343) 381-75-75, отправляйте спецификации ipcsales@aveon.ru

АВЕОН – дистрибьютор АСУ и IT | Собственное производство защищенных ПК
Техподдержка | Гарантия | Сервис | Доставка по России от 1 дня!
Самовывоз: Екатеринбург, Челябинск, Пермь, Тюмень, Ханты-Мансийск, Сургут

Описание

АЦП
Количество каналов	4/8
Разрядность АЦП	24 бита, сигма-дельта АЦП
Диапазон синфазных напряжений на измерительных входах (на”AIN+“и “AIN-“) относительно точки питания моста “-EXC”
От +1,25 В до +3,75 В	При напряжении питания моста 5±0,2 В
От 1,25 В до 2,5 В	При напряжении питания моста 2,5±0,1 В
Коэффициент подавления входных синфазных помех при разбалансе сопротивлений внешних входных цепей, равном 1 кОм	Не менее 100 дБ

Поддерживаемые подключения	LTR212	LTR212M-1	LTR212M-2	LTR212M-3
До 4-х полных мостов в 4-х канальном режиме по 4-х или 6-проводной схеме	+	+	+	+
До 8-ми полных мостов в 8-ми канальном режиме по 4-х или частично 6-проводной схеме	+	+	+	+
До 4-х полумостов в 4-х канальном режиме по 3-х проводной схеме	+	+	+	+
До 4-х полумостов и 4-х полных мостов в 8-ми канальном режиме по смешанной схеме	+	+	+	+
До 4-х четвертьмостов в 4-канальном режиме по 3-х проводной схеме подключения	–	+	–	–
До 4-х четвертьмостов и до 4-х полных мостов в 8-ми канальном режиме по смешанной схеме подключения	–	+	–	–

Источник опорного напряжения (ИОН)
Выходное напряжение ИОН (напряжение питания датчиков)	(2,5±0,1) В или (5±0,2) В, напряжение постоянного тока или знакопеременное (задается программно)
Максимальный суммарный ток нагрузки	400 мА
Амплитудно-частотные характеристики и параметры встроенной цифровой фильтрации
Максимальная частота дискретизации (для четырехканального режима)	7600 Гц по каждому каналу
Стабильность частоты преобразования одного модуля (в новых модификациях LTR212M частота преобразования АЦП синхронизирована с частотой опорного генератора крейта LTR)	±50 ppm
Полоса частот пропускания сигнала по уровню –3 дБ при отключенной цифровой фильтрации	2000 Гц
Цифровой перестраиваемый фильтр низкой частоты
Полоса частот пропускания (верхняя – по уровню –3 дБ)	Частота выдачи данных
0...25 Гц	190,0 Гц
0...72 Гц	316,67 Гц
0...259 Гц	690,91 Гц
0...460 Гц	1085,71 Гц
0...680 Гц	1520,0 Гц

Гальваноизоляция модуля

Различия модификаций
Потребительские свойства	LTR212	LTR212M-1	LTR212M-2	LTR212M-3
Синхронизация частоты преобразования АЦП с частотой опорного генератора крейта LTR	–	+	+	+
Возможность синхронного старта сбора данных с другими модулями LTR	–	+	+	+
Совместимость со старыми BIOS 1.1	+	–	–	+
Совместимость с новым BIOS 2.0	+	+	+	+
Совместимость со старым ПО верхнего уровня на уровне API-функций	+	+	+	+
Энергонезависимая память	256 байт EEPROM	0,5 Мбайт, Flash-память	0,5 Мбайт, Flash-память	256 байт EEPROM
Калибровка для ИОН 5 В	+	+	+	+
Калибровка для ИОН 2,5 В	–	+	+	–
Тестовый режим создания нормируемого разбаланса четвертьмостов	–	+	–	–
Вариант подключения до 4-х четвертьмостов в 4-канальном режиме по 3-х проводной схеме подключения	–	+	–	–
Вариант подключения до 4-х четвертьмостов и до 4-х полных мостов в 8-ми канальном режиме по смешанной схеме подключения	–	+	–	–

Диапазон измерений напряжения постоянного тока положительной и отрицательной полярности или однополярный (поддиапазоны: ±80 мВ, 80 мВ, ±40 мВ, 40 мВ, ±20 мВ, 20 мВ, ±10 мВ, 10 мВ)	От 1 мкВ до 80 мВ
Пределы допускаемой основной относительной погрешности измерений напряжения разбаланса моста	X_К – конечное значение установленного поддиапазона измерений, мВ;X – показание LTR-212, мВ
Пределы допускаемой дополнительной относительной погрешности измерений напряжения разбаланса моста при изменении температуры окружающего воздуха на каждые 10 °С	Половина от пределов допускаемой основной относительной погрешности измерений
Входной ток смещения	Не более 50 нА
Входное сопротивление постоянному току	Не менее 10 МОм

Условия применения

Нормальные условия применения
Температура окружающей среды	20±5 °С
Относительная влажность	От 30 до 80 %
Атмосферное давление	От 84 до 106,7 кПа
Рабочие условия применения (ГОСТ 22261-94, группа 3 с расширенным диапазоном рабочих температур)
Температура окружающей среды	От +5 до +55 °С
Относительная влажность при температуре окружающей среды 25 °С	До 95 %
Атмосферное давление	От 70 до 106,7 кПа
