-----L-Card LTR216

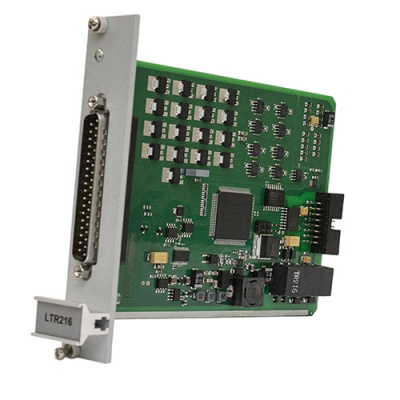

L-Card LTR216 — модуль АЦП для тензоизмерений

Артикул: LTR216

Модуль АЦП для тензоизмерений — L-Card LTR216

Подробнее

Цены указаны с НДС

89 400 руб.

Доступно к заказу

Нашли дешевле?

Оплата

По счету, банковской картой, наличными и QR. Подробнее

- +

В корзину

Купить в 1 клик

Конcультируйтесь +7 (343) 381-75-75, отправляйте спецификации ipcsales@aveon.ru

АВЕОН – дистрибьютор АСУ и IT | Собственное производство защищенных ПК
Техподдержка | Гарантия | Сервис | Доставка по России от 1 дня!
Самовывоз: Екатеринбург, Челябинск, Пермь, Тюмень, Ханты-Мансийск, Сургут

Описание

Компактная система в одном крейте LTR c 256 двухпроводными тензометрическими каналами
Оптимален для многоканальной тензометрии при необходимости минимизировать количество проводов от датчиков
Возможен контроль исправности цепей датчика на фоне измерений
Широкий диапазон выбора частоты сбора данных / разрешения для конкретных условий измерения

АКСЕССУАРЫ:

Разъём DB-37F — 1 шт.
Кожух DP-37С — 1 шт.
Переходник LTR216-С15 — 1 шт.
Переходник LTR216-С16 — 1 шт.


АЦП
Количество каналов измерения тензометрического разбаланса (не считая канала опорного датчика)	До 15-ти (в основной схеме измерения) До 16-ти (в упрощённой схеме измерения)
Разрядность АЦП	24 бит
Архитектура	С входным коммутатором каналов
Частота преобразования АЦП – В одноканальном режиме – В многоканальном режиме – Когерентность	От 16,670 до 50000 Гц От 1,907 до 20000 Гц С опорным генератором крейта LTR
Поддиапазоны измерения напряжения разбаланса (D)	±35 мВ, ±70 мВ
Диапазон компенсации начального разбаланса при сопротивлении цепи датчика: – 63 Ом и более – Свыше 42 Ом до 63 Ом	±2D ±D
Диапазон синфазного напряжения между опорным и рабочим датчиком: – при компенсации начального разбаланса в диапазоне ±2D – при компенсации начального разбаланса в диапазоне ±D – без компенсации начального разбаланса	От 1,875 до 3,085 В От 1,250 до 3,710 В От 0,625 до 4,335 В
Основная приведённая к диапазону ±70 мВ погрешность измерения разбаланса: – для статической тензометрии (в основной 15-канальной схеме измерения); – для динамической тензометрии (в основной и упрощённой схемах измерения)	±0,1 % (при IREF=30 мА, RREF=50 Ом) ±0,1 % (в полосе частот сигнала до 600 Гц, при IREF=30 мА, RREF=50 Ом)
Ширина полосы частот пропускания по уровню -3 дБ: – в одноканальном режиме при частоте АЦП 50 кГц – в остальных режимах – "По умолчанию"	14 кГц Определяется программными настройками фильтра АЦП Устанавливается оптимальной для заданной частоты преобразования АЦП
Питание датчиков
Диапазон токов питания датчиков	От 2,5 до 30 мА постоянного тока (задаётся с шагом 0,1 мА зависимо для всех каналов LTR216)
Максимальное значение выходной мощности питания датчиков в рабочем режиме	1,1 Вт
Характеристики датчиков
Диапазон сопротивлений цепи датчика: – для статической тензометрии – для динамической тензометрии	От 42 до 350 Ом От 42 до 1000 Ом
Рекомендуемое сопротивление цепи датчика (для достижения наилучших метрологических свойств LTR216)	От 63 до 120 Ом
Объём Flash-памяти: – общий – программируемой пользователем	2 Мбайт 1 Мбайт
Тип CPLD/FPGA	Intel MAX 10
Совместимость	С любыми крейтами LTR без ограничений
Синхронизация сбора данных	По синхрометкам в рамках возможностей крейтов LTR
Максимальная потребляемая мощность	5 Вт

Характеристики

Производство

ПроизводительL-Card

Документация

Презентация ИЗМЕРИТЕЛЬНАЯ СИСТЕМА LTR

Каталог продукции L-CARD.pdf
