-----L-Card LTR22

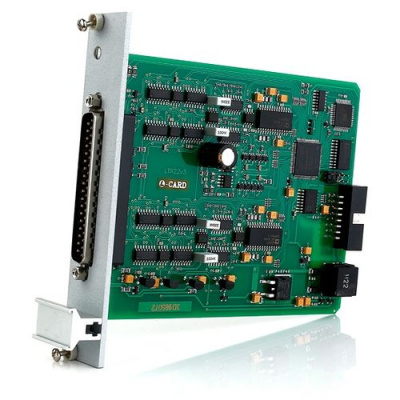

L-Card LTR22 — измерительный прибор

Артикул: LTR22

Сигма-дельта АЦП для виброакустических измерений — L-Card LTR22

Подробнее

Цены указаны с НДС

61 500 руб.

Доступно к заказу

Нашли дешевле?

Оплата

По счету, банковской картой, наличными и QR. Подробнее

- +

В корзину

Купить в 1 клик

Конcультируйтесь +7 (343) 381-75-75, отправляйте спецификации ipcsales@aveon.ru

АВЕОН – дистрибьютор АСУ и IT | Собственное производство защищенных ПК
Техподдержка | Гарантия | Сервис | Доставка по России от 1 дня!
Самовывоз: Екатеринбург, Челябинск, Пермь, Тюмень, Ханты-Мансийск, Сургут

Описание

Выход напряжения питания ±15 В на внешний разъем модуля обеспечивает удобное подключение промежуточных активных маломощных устройств
Одновременно для 4-х каналов программно задается возможность измерения собственного нуля LTR22
Гибкая настройка режимов с компенсацией постоянной составляющей сигнала или без компенсации
Антиалайзинговые фильтры для повышения качества оцифровки

АЦП
Количество каналов	4 с дифференциальным входом
Разрядность АЦП	16 бит
Частота преобразования АЦП	от 3,472 кГц до 78,125 кГц (задается формулой и фиксированной сеткой частот)
Предельно допустимые напряжения на аналоговых входах (защита входов)	±20 В во включенном состоянии ±20 В в выключенном состоянии
Синхронизация
Режимы синхронизации	Внутренняя, внешняя синхронизация старта сбора данных, многомодульная синхронизация нескольких LTR22
Вход синхронизации SYN_IN	Совместим с выходным логическим уровнем TTL/CMOS-элементов с напряжением питания +3,3 В/+5 В; Вход имеет резисторную подтяжку 20 кОм к цепи AGND.
Выход синхронизации SYN_OUT	Имеет выходной логический уровень CMOS/LVTTL-элементов с напряжением питания +3,3 В, по умолчанию находится в Z-состоянии с резисторной подтяжкой 20 кОм к цепи AGND. Выход используется для многомодульной синхронизации LTR22.
Выходы питания внешних устройств
Выходное напряжение	±15 В
Максимальный ток нагрузки	50 мА по каждому выходу относительно цепи AGND
Выходное сопротивление	26 Ом по каждому выходу
Гальваноизоляция модуля

МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Диапазон измерений (поддиапазоны: 10; 3; 1; 0,3; 0,1; 0,03 В): – напряжения постоянного тока положительной и отрицательной полярности – напряжения переменного тока (амплитудное значение измеряемого напряжения не должно превышать конечного значения поддиапазона измерений)	От 10 мкВ до 10 В От 1 мкВ до 10 В
Пределы допускаемой основной приведённой (к конечному значению поддиапазона) погрешности измерений напряжения постоянного тока в поддиапазонах: – 10; 3; 1 и 0,3 В – 0,1 В – 0,03 В	±0,2 % ±0,5 % ±1,0 %
Пределы допускаемой основной приведённой (к конечному значению поддиапазона) погрешности измерений напряжения переменного тока в диапазоне частот от 0,02 до 25 кГц	От ±0,15 до ±4,0 %
Пределы допускаемой дополнительной приведённой погрешности измерений напряжения постоянного и переменного тока при изменении температуры окружающего воздуха на каждые 10 °С	Половина от пределов допускаемой основной приведённой погрешности измерений
Входное сопротивление постоянному току	Не менее 10 МОм
Межканальное прохождение входного напряжения постоянного и переменного тока	Не более минус 80 дБ
Коэффициент подавления синфазных помех для напряжения постоянного тока и переменного тока частотой 50 Гц	Не менее 80 дБ
Коэффициент подавления помех общего вида для напряжения постоянного тока и переменного тока частотой 50 Гц	Не менее 90 дБ
Нормальные условия применения
Температура окружающей среды	20±5°С
Относительная влажность	От 30 до 80 %
Атмосферное давление	От 84 до 106,7 кПа
Рабочие условия применения (ГОСТ 22261-94, группа 3 с расширенным диапазоном рабочих температур)
Температура окружающей среды	От +5 до +55 °С
Относительная влажность при температуре окружающей среды 25 °С	До 95 %
Атмосферное давление	От 70 до 106,7 кПа

Характеристики

Производство

ПроизводительL-Card

Документация

Презентация ИЗМЕРИТЕЛЬНАЯ СИСТЕМА LTR

Каталог продукции L-CARD.pdf

Комплектация L-Card LTR22

Схема подключения L-Card LTR22
