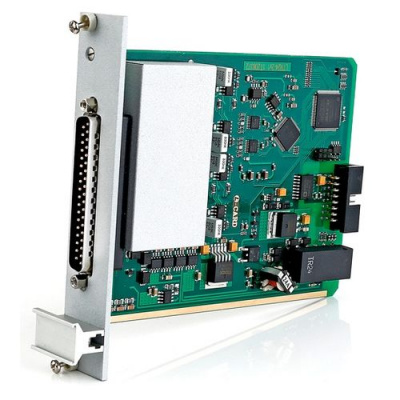

L-Card LTR24 — модуль сигма-дельта АЦП

Артикул: LTR24

Сигма-дельта АЦП для виброметрии / фазометрии / акустики / сейсмометрии — L-Card LTR24

Подробнее

Цены указаны с НДС

Уточните цены и сроки

Нашли дешевле?

Оплата

По счету, банковской картой, наличными.

Заказать | Уточнить информацию

Менеджер расчитает цену и сроки.
Подберет аналог, если продукт снят с производства

Конcультируйтесь +7 (343) 381-75-75, отправляйте спецификации ipcsales@aveon.ru

АВЕОН – дистрибьютор АСУ и IT | Собственное производство защищенных ПК
Техподдержка | Гарантия | Сервис | Доставка по России от 1 дня!
Самовывоз: Екатеринбург, Челябинск, Пермь, Тюмень, Ханты-Мансийск, Сургут

Описание

МОДИФИКАЦИИ:

LTR24-1 — 4 параллельных канала, 24 бит, до 117 кГц
LTR24-2 — 4 параллельных канала, 24 бит, до 117 кГц, прямое подключение ICP датчиков

КОМПЛЕКТ ПОСТАВКИ:

Кожух DP-37С (1 шт.)
Разъем DB-37M (1 шт.)
CD с документацией и программным обеспечением (по запросу)

Общие характеристики (LTR24-1, LTR24-2)
Количество каналов	4 канала, каждый канал программно настраивается либо в режим дифференциального входа (входы X,Y), либо в режим подключения ICP датчиков (на разъеме модуля есть отдельные контакты для подключения ICP датчиков). Каждый канал имеет высококачественный дифференциальный высокоомный вход с высоким коэффициентом подавления синфазного сигнала.
Разрядность сигма-дельта АЦП	20/24 бит в зависимости от настроек
Максимальная частота преобразования АЦП	117 кГц
Минимальная частота преобразования АЦП	610 Гц
Режим измерения собственного напряжения смещения нуля	Программируется одновременно для всех каналов
Режим AC «с компенсацией постоянной составляющей» или нормальный режим “DC+AC”	Программируется раздельно для каждого канала
Остаточное смещение нуля преобразователя в режиме “AC”	5 мВ (на поддиапзоне ±10 В) 1 мВ (на поддиапзоне ±2 В)
Линейность фазочастотной характеристики (ФЧХ)	В режиме “AC+DC” ФЧХ линейная во всем частотном диапазоне. В режиме “AC” ФЧХ линейная, за исключением области низких частот (менее 5 Гц), где активное влияние на АЧХ оказывает механизм компенсации постоянной составляющей.
Синхронность каналов АЦП	Все 4 канала модуля LTR24 строго синхронны, относительный фазовый сдвиг – минимальный.
Фазовый сдвиг при многомодульном вводе	В пределах одного крейта LTR относительный фазовый сдвиг сбора данных между модулями LTR24 всегда останется постоянным во времени,
Возможные сочетания частоты преобразования АЦП, формата выходных данных АЦП и количества каналов
Частота сбора данных АЦП, кГц	Поддерживаемое сочетание формата данных АЦП и количества каналов
Формат данных АЦП
20 бит	24 бит
Количество каналов
117,1	1?4	1?2
78,1	1?4	1?3
58,5 и ниже	1?4
Потребляемая мощность (при ненагруженных выходах "+15V", "-15V")	3,0 Вт (LTR24-1) 3,5 Вт (LTR24-2, ICP-входы не подключены) 3,5 Вт (LTR24-2, ICP-входы подключены, ток 3 мА) 4,6 Вт (LTR24-2, ICP-входы подключены, ток 10 мА)
Выходы питания внешних устройств ("+15V", "-15V")
Тип выхода питания	Двуполярный
Выходное напряжение	±15 В
Номинальный выходной ток	30 мА по каждому выходу относительно цепи AGND 10 мА (для LTR24-2 при задействованных ICP-входах)
Выходное сопротивление	22 Ом по каждому выходу
Характеристики при работе с дифференциальными входами (LTR24-1, LTR24-2)
Поддиапазоны измерения входного сигнала	±10 В, ± 2 В (пиковые значения)
Напряжение синфазного сигнала дифференциального входа	±10 В (не зависит от поддиапазона)
Рабочий диапазон сигнала относительно AGND	±12 В (на входах X, Y)
Рабочий диапазон компенсации постоянной составляющей сигнала в режиме AC	на поддиапазоне ±10 В: ±1,7 В; ±10 В (если переменная составляющая находится в границах ±1 В) на поддиапазоне ±2 В: ±2,5 В; ±4,5 В (если переменная составляющая находится в границах ±0,25 В)
Входной ток по линиям X1…X4, Y1…Y4 при напряжении ±10 В	±0,2 нА (в нормальных условиях) ±3,0 нА (в рабочем диапазоне температур)
Предельно допустимое напряжение	±20 В (на входах X1…X4, Y1…Y4)
Нижняя граница АЧХ	0 Гц (в режиме DC+AC) 0,48 ±0,60 Гц, по уровню –3 дБ (в режиме AC)
Верхняя граница АЧХ	0,49 от установленной частоты преобразования по уровню –3 дБ
Отношение сигнал/шум, типичное значение	102 дБ
Отношение сигнал/(шум+гармоники) по синусоидальному сигналу (SINAD), типичное значение	97 дБ
Коэфиициент нелинейных искаженией (THD), типичное значение	100 дБ
Динамический диапазон, свободный от паразитных выбросов (SFDR), типичное значение	101 дБ
Межканальное прохождение на частоте 5 кГц	Менее -90 дБ
– При частоте преобразования 117,188 кГц
9 мкВ	диапазон 2 В
42 мкВ	диапазон 10 В
– При частоте преобразования 39,063 кГц
6 мкВ	диапазон 2 В
26 мкВ	диапазон 10 В
– При частоте преобразования 9,766 кГц
4,5 мкВ	диапазон 2 В
23 мкВ	диапазон 10 В
Резервирование	Поддерживается возможность резервированного подключения (только по дифференциальному входу) более одного LTR24 к одним и тем же источникам сигналов.
Амплитудный спектр. Получен при подаче синусоидального сигнала 1,3 кГц на дифференциальные входы LTR24 для диапазона 2 В. Уровень “0 dB” на спектре соответствует максимальной амплитуде сигнала в установленном поддиапазоне. Используется БПФ на 20000 точек с окном Блэкмана-Харриса.
Амплитудный спектр. Получен при подаче синусоидального сигнала 1,3 кГц на дифференциальные входы LTR24 для диапазона 10 В. Уровень “0 dB” на спектре соответствует максимальной амплитуде сигнала в установленном поддиапазоне. Используется БПФ на 20000 точек с окном Блэкмана-Харриса.
Характеристики при работе с ICP-входами (LTR24-2)
Рабочий диапазон сигнала относительно AGND	От 0 до 22 В (на входах ICP)
Рабочий диапазон компенсации постоянной составляющей сигнала в режиме AC	От 0 до 22 В
Значение постоянного тока в цепи ICP-датчика при напряжении от 0 до 22 В	10 мА ±2% (диапазон 10 мА) 2,86 мА ±2% (диапазон 2,86 мА) (20 мА или 5,72 мА – при параллельном включении пары входов ICP для одного датчика)
Нестабильность источника тока относительно калиброванного значения тока	±0,05% от калиброванного значения (в нормальных условиях) ±0,15% от калиброванного значения (полном диапазоне температур)
Типичные значения входного сопротивление входа ICP	25,7 кОм (на частоте сигнала 50 Гц)25,5 кОм (на частоте сигнала 10 кГц)
Предельно допустимое напряжение	-1…+27 В при токе не более ±30 мА (на входах ICP1-ICP4)
Нижняя граница АЧХ	1,3 Гц по уровню –3 дБ
Верхняя граница АЧХ	0,49 от установленной частоты преобразования по уровню –3 дБ
Режим косвенных измерений сопротивления (LTR24-2)
Диапазоны измерений сопротивления в режиме “сопротивление DC+AC”	0…1000 Ом (при токе 10 мА и диапазоне ±10 В) 0…3496 Ом (при токе 2,86 мА и диапазоне ±10 В) 0…200 Ом (при токе 10 мА и диапазоне ±2 В) 0…699 Ом (при токе 2,86 мА и диапазоне ±2 В)
Диапазоны измерений сопротивления в режиме измерения переменной составляющей сигнала “сопротивление AC” (в задачах виброметрии)	±R/2 при сопротивлении датчика R=0…1000 Ом (при токе 10 мА и диапазоне ±10 В) ±R/2 при сопротивлении датчика R=0…3496 Ом (при токе 2,86 мА и диапазоне ±10 В) ±R/2 при сопротивлении датчика R=0…200 Ом (при токе 10 мА и диапазоне ±2 В) ±R/2 при сопротивлении датчика R=0…699 Ом (при токе 2,86 мА и диапазоне ±2 В)
Гальваноизоляция модуляСм. п.п. Характерные особенности модулей LTR
Диапазон измерений в режиме «Дифференциальный вход» (поддиапазоны: 10 и 2 В): - напряжения постоянного тока положительной и отрицательной полярности - напряжения переменного тока (амплитудное значение измеряемого напряжения не должно превышать конечного значения поддиапазона измерений)	От 10 мкВ до 10 В От 10 мкВ до 10 В
Диапазон измерений в режиме «ICP-датчик»	От 1 мВ до 5 В
Пределы допускаемой основной относительной погрешности измерений напряжения постоянного тока положительной и отрицательной полярности в режиме «Дифференциальный вход»	X_К – конечное значение установленного поддиапазона измерений (X_К = 10 В или 2 В); X – показание LTR24, В.
Пределы допускаемой основной относительной погрешности измерений среднеквадратического значения напряжения переменного тока в режиме «Дифференциальный вход» в диапазоне частот входного сигнала от 1 Гц до 50 кГц
Пределы допускаемой основной относительной погрешности измерений среднеквадратического значения напряжения переменного тока в режиме «ICP-датчик» в диапазоне частот входного сигнала от 0,1 до 50 кГц
Пределы допускаемой дополнительной относительной погрешности измерений напряжения постоянного и переменного тока при изменении температуры окружающего воздуха на каждые 10 °С	Половина от пределов допускаемой основной относительной погрешности измерений
Входное сопротивление постоянному току	Не менее 10 МОм
Межканальное прохождение входного напряжения постоянного и переменного тока частотой 5 кГц в режиме «Дифференциальный вход»	Не более минус 80 дБ
Коэффициент подавления синфазных помех для напряжения постоянного тока и переменного тока частотой 50 Гц в режиме «Дифференциальный вход»	Не менее 77 дБ
Коэффициент подавления помех общего вида для напряжения постоянного тока и переменного тока частотой 50 Гц в режиме «Дифференциальный вход»	Не менее 75 дБ
Нормальные условия применения
Температура окружающей среды	20±5 °С
Относительная влажность	От 30 до 80 %
Атмосферное давление	От 84 до 106,7 кПа
Рабочие условия применения (ГОСТ 22261-94, группа 3 с расширенным диапазоном рабочих температур)
Температура окружающей среды	От +5 до +55 °С
Относительная влажность при температуре окружающей среды 25 °С	До 95 %
Атмосферное давление	От 70 до 106,7 кПа

Характеристики

Производство
Производитель	L-Card
