-----L-Card LTR25

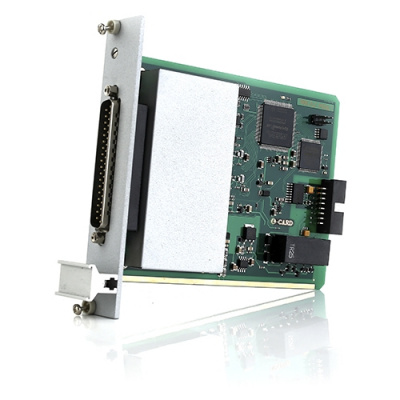

L-Card LTR25 — модуль сигма-дельта АЦП

Артикул: LTR25

Сигма-дельта АЦП для виброметрии / фазометрии / акустики / сейсмометрии — L-Card LTR25

Подробнее

Цены указаны с НДС

69 600 руб.

Доступно к заказу

Нашли дешевле?

Оплата

По счету, банковской картой, наличными и QR. Подробнее

- +

В корзину

Купить в 1 клик

Конcультируйтесь +7 (343) 381-75-75, отправляйте спецификации ipcsales@aveon.ru

АВЕОН – дистрибьютор АСУ и IT | Собственное производство защищенных ПК
Техподдержка | Гарантия | Сервис | Доставка по России от 1 дня!
Самовывоз: Екатеринбург, Челябинск, Пермь, Тюмень, Ханты-Мансийск, Сургут

Описание

Дискретизация до 78 кГц на канал позволяет решить широкий спектр задач вибродиагностики и акустики
Прямое подключение до восьми ICP датчиков позволяет сэкономить на вспомогательных устройствах
ФЧХ близка к линейной, что минимизирует искажения фильтрации
Антиалайзинговые фильтры для повышения качества оцифровки
Отсутствие необходимости расхода времени на внешнюю загрузку FPGA, благодаря автозагрузке прошивки из Flash
Многоцелевая Flash-память для пользовательских задач

КОМПЛЕКТ ПОСТАВКИ:

Кожух DP-37С (1 шт.)
Разъем DB-37M (1 шт.)
CD с документацией и программным обеспечением (по запросу)

Количество каналов

8 каналов подключения ICP датчиков

Разрядность сигма-дельта АЦП

20/24 бит в зависимости от настроек

Максимальная частота преобразования (Fпр) АЦП

78 кГц

Минимальная частота преобразования АЦП

610 Гц

Синхронность каналов АЦП

Все 8 каналов модуля LTR25 строго синхронны, относительный фазовый сдвиг – минимальный.

Фазовый сдвиг при многомодульном вводе

В пределах одного крейта LTR относительный фазовый сдвиг сбора данных между модулями LTR25 всегда останется постоянным во времени.

Возможные сочетания частоты преобразования АЦП,
формата выходных данных АЦП и количества каналов

Частота сбора данных АЦП, кГц (равна Fпр)	Поддерживаемое сочетание формата данных АЦП и количества каналов
	Формат данных АЦП
	20 бит	24 бит
	Количество каналов
78,1	1÷6	1÷3
39,1	1÷8	1÷6
19,5; 9,77; 4,88; 2,44; 1,22; 0,610	1÷8

Полный рабочий диапазон напряжения сигнала относительно AGND

От 0 до +22 В

Диапазон измерения напряжения

“~5 В” (среднеквадратическое значение переменной составляющей сигнала)

Значение постоянного тока в цепи ICP-датчика при напряжении от 0 до 22 В

10 мА ±2% (диапазон 10 мА)
2,86 мА ±2% (диапазон 2,86 мА)
(20 мА или 5,72 мА – при параллельном включении пары входов ICP для одного датчика)

Отношение сигнал/(шум+гармоники) по синусоидальному сигналу (SINAD), типичное значение

92 дБ

Типичные значения входного сопротивление цепи ICP LTR25 в рабочем режиме

31,6 кОм (при частоте сигнала 50 Гц)

31,4 кОм (при частоте сигнала 10 кГц)

Пределы допускаемой основной приведённой (к конечному значению поддиапазона) погрешности измерений среднеквадратического значения напряжения переменного тока, при условиях:

±0,2% (для диапазона частот сигнала от 25 Гц до 0,43 Fпр)

Нижняя граница АЧХ

1,3 Гц по уровню –3 дБ

Верхняя граница АЧХ

0,49 от установленной частоты преобразования по уровню –3 дБ

Межканальное прохождение

Менее -100 дБ

Гальваноизоляция модуля

Реализованные в настоящее время функции ЦОС в FPGA

1. Фильтрация: 2 звена КИХ фильтра (до 33-го порядка каждое звено) с загружаемыми 32-х разрядными коэффициентами фильтра
2. Прореживание данных от 1:2 до 1:64
3. Коррекция данных "на лету" в соответствии с калибровочными коэффициентами
4. Вставка в поток данных признаков КЗ или обрыва датчика по каждому каналу

Характеристики

Производство

ПроизводительL-Card

Документация

Презентация ИЗМЕРИТЕЛЬНАЯ СИСТЕМА LTR

Каталог продукции L-CARD.pdf
