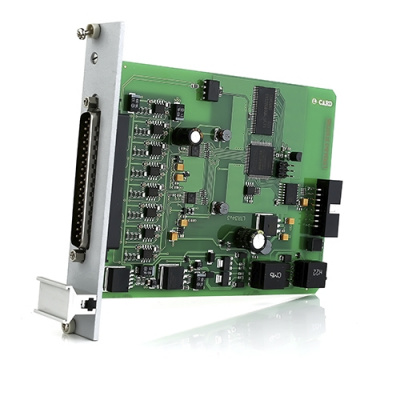

L-Card LTR34 — многоканальный ЦАП для систем управления

Артикул: LTR34

Многоканальный ЦАП для систем статического и динамического аналогового управления — L-Card LTR34

Подробнее

Цены указаны с НДС

Уточните сроки

Нашли дешевле?

Оплата

По счету, банковской картой, наличными и QR. Подробнее

Заказать | Уточнить цену

Оборудование со склада и под заказ

Конcультируйтесь +7 (343) 381-75-75, отправляйте спецификации ipcsales@aveon.ru

АВЕОН – дистрибьютор АСУ и IT | Собственное производство защищенных ПК
Техподдержка | Гарантия | Сервис | Доставка по России от 1 дня!
Самовывоз: Екатеринбург, Челябинск, Пермь, Тюмень, Ханты-Мансийск, Сургут

Описание

МОДИФИКАЦИИ:

LTR34-4 — ЦАП 4 канала, до 500 килосэмплов/с; выходы ±10 В или ±1 В
LTR34-8 — ЦАП 8 каналов, до 500 килосэмплов/с; выходы ±10 В или ±1 В

КОМПЛЕКТ ПОСТАВКИ:

Кожух DP-37С (1 шт.)
Разъем DB-37M (1 шт.)
CD с документацией и программным обеспечением (по запросу)

ЦАП
Количество каналов	4 (для LTR34-4) 8 (для LTR34-8)
Возможное число каналов параллельного вывода	1, 2, 4 (для LTR34-4) 1, 2, 4, 8 (для LTR34-8)
Разрядность	16 бит
Каждый канал имеет по два выхода напряжения с общей землей	Выход 1:1 (диапазон ±10 В) Выход 1:10 (диапазон ±1 В)
Пределы допускаемой основной приведенной погрешности воспроизведения напряжения постоянного тока	±0,1 %
Пределы допускаемой основной приведенной погрешности воспроизведения напряжения переменного тока синусоидальной формы, для N-канального режима (где N=1, 2, 4, 8):
±0,1 %	При частоте выходного напряжения 400 Гц
±0,15 %	При частоте выходного напряжения от 10 Гц до 5000/N Гц (кроме 400 Гц)
±0,5 %	При частоте выходного напряжения свыше 5000/N Гц до 12000/N Гц
± 1%	При частоте выходного напряжения свыше 12000/N Гц до 16000/N Гц
Максимальный выходной ток	Не менее 25 мА (диапазон ±10 В) Не менее 2,5 мА (диапазон ±1 В)
Долговременная устойчивость выходов к КЗ	Имеется
Выходное сопротивление по постоянному току	50 Ом (диапазон ±10 В) 389 Ом (диапазон ±1 В)
Типичное значение максимальной скорости нарастания выходного напряжения	25 В/мкс
Максимальная частота ЦАП в режиме автогенератора	В 1-канальном режиме — 500,0 кГц, в 2-канальном режиме — 250,0 кГц, в 4-канальном режиме — 125,0 кГц, в 8-канальном режиме — 62,5 кГц
Максимальная частота ЦАП потокового вывода	В 1-канальном режиме 400,0 кГц, в 2-канальном режиме 200,0 кГц, в 4-канальном режиме 100,0 кГц, в 8-канальном режиме 50,0 кГц
Буфер ЦАП	До 2 000 000 отсчетов
Вход синхронизации внешнего старта ЦАП
Гальваническая развязка	Индивидуальная относительно других контактов пользовательского разъема
Тип входного сигнала	Логический TTL 5-вольтовой логики
Входной ток	Не более 8 мА (при входном напряжении 5 В)
Гальваноизоляция модуля

Характеристики

Производство

ПроизводительL-Card

Документация

Презентация ИЗМЕРИТЕЛЬНАЯ СИСТЕМА LTR

Каталог продукции L-CARD.pdf
