-----L-Card LTR35-1-8-M

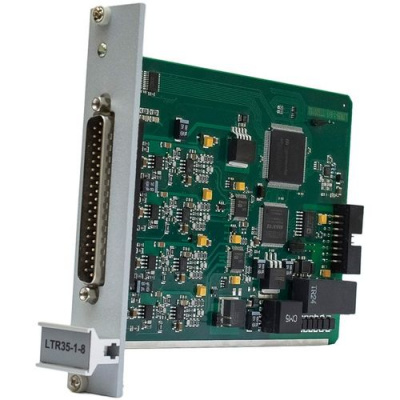

L-Card LTR35-1-8-M — генератор ЦАП сигналов

Артикул: LTR35-1-8-M

Многоканальный генератор-ЦАП сигналов и цифрового ввода-вывода / ЦАП 8 каналов / выходной диапазон 1:1 (±10 В), 1:10 (±1 В) / 8 выходных цифровых линий — L-Card LTR35-1-8-M

Подробнее

Цены указаны с НДС

73 200 руб.

Доступно к заказу

Нашли дешевле?

Оплата

По счету, банковской картой, наличными и QR. Подробнее

- +

В корзину

Купить в 1 клик

Конcультируйтесь +7 (343) 381-75-75, отправляйте спецификации ipcsales@aveon.ru

АВЕОН – дистрибьютор АСУ и IT | Собственное производство защищенных ПК
Техподдержка | Гарантия | Сервис | Доставка по России от 1 дня!
Самовывоз: Екатеринбург, Челябинск, Пермь, Тюмень, Ханты-Мансийск, Сургут

Описание

МОДИФИКАЦИИ:

LTR35-1-4 — / ЦАП 4 канала / выходной диапазон 1:1 (±10 В), 1:10 (±1 В) / 8 выходных цифровых линий
LTR35-1-8 — / ЦАП 8 каналов / выходной диапазон 1:1 (±10 В), 1:10 (±1 В) / 8 выходных цифровых линий
LTR35-2-8 — / ЦАП 8 каналов / выходной диапазон 1:1 (-2...+20 В) / 8 выходных цифровых линий

КОМПЛЕКТ ПОСТАВКИ:

Кожух DP-37С (1 шт.)
Разъем DB-37M (1 шт.)
CD с документацией и программным обеспечением (по запросу)

ЦАП
Разрядность	24 бит (ЦАП), 8 бит (цифровой вывод)
Количество синхронных каналов воспроизведения сигналов	4 аналоговых + один 8-битный цифровой (для LTR35-1-4) – всего 5 каналов вывода. 8 аналоговых + один 8-битный цифровой (для LTR35-1-8, LTR35-2-8) – всего 9 каналов вывода
Частоты преобразования ЦАП (на канал)	48, 96, 192 кГц (примечание 1)
Полоса частот пропускания ЦАП	до 50 кГц
Максимальная скорость потокового вывода (суммарно по всем каналам вывода)	500 тыс. отсч./c при формате данных "4 байта на отчет" 250 тыс. отсч./c при формате данных "8 байт на отчет" (примечание 4)
Выходы	LTR35-1-4: ±10 В (выходы 1:1), ±1 В (выходы 1:10) – аналоговые выходы 4-х параллельных каналов, цифровой 8-битный 3,3V – выход сигналов синхронизации. LTR35-1-8: ±10 В (выходы 1:1), ±1 В (выходы 1:10) – аналоговые выходы 8-ми параллельных каналов, цифровой 8-битный 3,3V – выход сигналов синхронизации. LTR35-2-8: от –2 до +20 В (аналоговые выходы 1:1), цифровой 8-битный 3,3V – выход сигналов синхронизации
Тип выходов	Выходы напряжения с общей землей
Форматы данных	В потоковом и циклическом режимах: – 20 бит ЦАП (формат "4 байта на отсчет" на уровне ПК); – 24 бит ЦАП (формат "8 байт на отсчет" на уровне ПК). В "арифметическом" режиме: – 24 бит ЦАП
Диапазон воспроизведений напряжения постоянного тока	LTR35-1: от –10 до +10 В LTR35-2: от –2 до +20 В
Диапазон воспроизведений напряжения переменного тока	От 5*10-3 до 7 В (примечание 2)
Диапазон установки постоянного напряжения смещения	LTR35-1: ±(10 – U_m /2) В LTR35-2: 10±(10 – U_m /2) В (U_m – амплитудное значение устанавливаемого сигнала, В)
Максимальный выходной ток	10 мА (выходы ±10 В и от -2 до +20 В) Не менее 2,5 мА (выходы ±1 В)
Устойчивость выходов к КЗ	Имеется
Выходное сопротивление аналоговых выходов по постоянному току	50 Ом (выходы ±10 В и от -2 до +20 В) 389 Ом (выход ±1 В)
Буферная память
Размер буфера данных	32 Мегабайт
Буферная память каналов ЦАП и цифрового вывода	В потоковом режиме: FIFO объемом 8 Mега отсчетов. В циклическом режиме: 2 страницы по 4 Mега отсчетов (одна страница – для воспроизведения сигнала, вторая – для записи сигнала). Для данных "арифметического" источника буферная память не используется
Объем буферной памяти на канал при использовании N каналов вывода (N – от 1 до 9).	В потоковом режиме: FIFO объемом 8 Mега / N отсчетов. В циклическом режиме: от 1 до 4 Mега / N отсчетов (в обоих страницах) – размер цикла устанавливается программно
Энергонезависимая память	Flash-память 8 Мбайт для хранения калибровочных коэффициентов, прошивки FPGA
Архитектура модуля
FPGA	Cyclone IV. Прошивка FPGA – дистанционно обновляемая (примечание 5)
Цифровые выходы	8 шт. 3,3 V – LVTTL цифровых выходов с общим управлением "третьим состоянием". В "третьем состоянии" выходы совместимы с логическими уровнями 5 V. Максимальная частота вывода обновления цифровых выходов синхронизации 192 кГц (примечание 6)
Цифровые входы	2 шт. 3,3 V - LVTTL цифровые входы с гистерезисом, совместимые с логическими уровнями 3,3 V и 5 V. Входы имеют внутреннюю подтяжку к 10 кОм к уровню 3,3 V. Функции цифровых входов – требования пользователей принимаются (примечание 6)
Сочетания режимов работы	В любой из 8-ми каналов LTR35-1-8 и LTR35-2-8 (из 4 каналов LTR35-1-4) может быть подан синусоидальный (косинусоидальный) сигнал от любого из 4-х «арифметических» источников, при этом, остальные каналы могут работать либо в потоковом режиме, либо в циклическом (примечание 6)
Количество «арифметических» источников сигнала	4 с независимыми настройками (примечание 6)
Функциональные возможности «арифметических» источников сигнала	Каждый из 4-х источников может быть настроен на собственную частоту и начальную фазу. Частотой арифметического источника можно асинхронно управлять «на лету». Арифметические источники имеют 32-битную точность представления тригонометрического угла и 24-битную точность вычисления синуса и косинуса (примечание 6)
Реализованные в FPGA функции ЦОС при обработке данных ЦАП	Функция линейной коррекции данных в соответствии с калибровочными коэффициентами. Корректирующий фильтр наклона АЧХ 1-го порядка (примечание 6).
Гальваноизоляция модуля	см. п.п. Характерные особенности модулей LTR
Диапазон воспроизведений напряжения постоянного тока
– для модификаций LTR35-1-4, LTR35-1-8 на выходе «1:1»	От –10 до +10 В
– для модификаций LTR35-1-4, LTR35-1-8 на выходе «1:10»	От –1 до +1 В
– для модификаций LTR35-2-4, LTR35-2-8	От 0 до +20 В
Пределы допускаемой приведенной (к верхней границе диапазона) основной погрешности воспроизведений напряжения постоянного тока
– для модификаций LTR35-1-4, LTR35-1-8	±0,1 %
– для модификаций LTR35-2-4, LTR35-2-8	±0,05 %
Диапазон воспроизведений напряжения переменного тока синусоидальной формы (среднеквадратическое значение)
– для модификаций LTR35-1-4, LTR35-1-8 на выходе «1:1»	От 0,001 до 7 В
– для модификаций LTR35-1-4, LTR35-1-8 на выходе «1:10»	От 0,001 до 0,7 В
– для модификаций LTR35-2-4, LTR35-2-8	От 0,001 до 7 В
Пределы допускаемой относительной основной погрешности воспроизведений напряжения переменного тока синусоидальной формы	От %, гдеX_К – верхняя граница диапазона воспроизведений напряжения переменного тока;X – значение воспроизводимого напряжения переменного тока
Диапазон воспроизведений частоты переменного тока синусоидальной формы	От 0,01 до 20 кГц
Пределы допускаемой относительной погрешности воспроизведений частоты переменного тока	±0,005 %
Пределы допускаемых дополнительных погрешностей воспроизведений напряжения постоянного и переменного тока от изменения температуры окружающей среды в диапазоне рабочих температур, на каждые 10 ºC, в долях от пределов допускаемой основной погрешности	0,5
