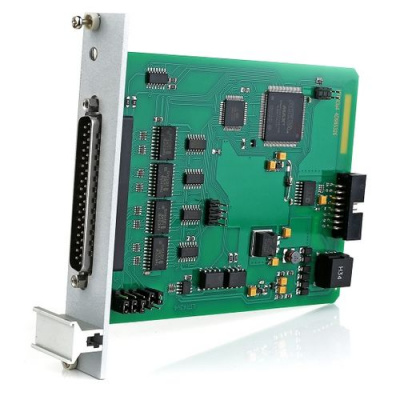

L-Card LTR43 — модуль ввода дискретных сигналов
Конcультируйтесь +7 (343) 381-75-75, отправляйте спецификации ipcsales@aveon.ru
АВЕОН – дистрибьютор АСУ и IT | Собственное производство защищенных ПК
Техподдержка | Гарантия | Сервис | Доставка по России от 1 дня!
Самовывоз: Екатеринбург, Челябинск, Пермь, Тюмень, Ханты-Мансийск, Сургут
LTR43 – универсальный асинхронный модуль ввода-вывода до 32-х цифровых сигналов с возможностью пользовательского конфигурирования типа канала (ввод или вывод) для задач управления автоматизированного управления и контроля состоянием объектов в системах промышленной автоматизации. На ввод LTR43 оснащен асинхронный и квазисинхронный режим, на вывод – только асинхронный. Наличие интерфейса RS-485 для управления работой внешних устройств, а также синхронизации сбора данных позволяет применять модуль как универсальное устройство в задачах автоматизации технологических процессов. В базовой модификации LTR43 оснащен «резисторные подтяжки» входных линий к высокому логическому уровню.
КОМПЛЕКТ ПОСТАВКИ:
- Кожух DP-37С (1 шт.)
- Разъем DB-37M (1 шт.)
- CD с документацией и программным обеспечением (по запросу)
Количество сигналов асинхронного ввода/вывода | 32 (параллельных, асинхронных, с разрешением выходов и с настройкой направления - отдельно на каждый байт) |
Количество двунаправленных сигналов синхронизации | 2 |
Уровни сигналов ввода/вывода и синхронизации | ТТЛ, 5 В - логика |
Максимальный выходной ток линий ввода/вывода и синхронизации, настроенных на выход | ±10 мА |
Входной ток лог. "0" сигналов ввода/вывода | Около 1 мА |
Входной ток лог. "1" сигналов ввода/вывода | Не более 0,3 мА |
Входной ток логического сигнала синхронизации | Не более 10 мкА |
"Резисторная подтяжка" входных цифровых линий: LTR43 (базовая модификация) LTR43-0 (специальная модификация) |
4,7 кОм относительно цепи +5V LTR43 2,2 кОм относительно цепи GND LTR43-0 |
Функции синхронизации сбора данных в крейте и в многокрейтовой системе | |
Количество двунаправленных сигналов синхронизации | 2 (секундная метка и метка "СТАРТ") |
Уровни сигналов синхронизации | Совместимые с ТТЛ, 5 В - логика |
Максимальный выходной ток линий синхронизации, настроенных на выход | ±10 мА |
Дополнительные функции, определяемые альтернативной конфигурацией определенных входов/выходов | |
Количество портов RS-485 | 1 |
Выходы питания внешних устройств |
Выходное двуполярное напряжение ±12 В (стабилизированное), максимальный выходной ток нагрузки 120 мА, максимальная ёмкостная нагрузка 1000 мкФ |
Гальваноизоляция секции дополнительных сигналов (A485, B485, AGND, +12B, -12B) относительно любого из сигналов ввода/вывода этого же модуля | 150 В |
Гальваноизоляция модуля |
