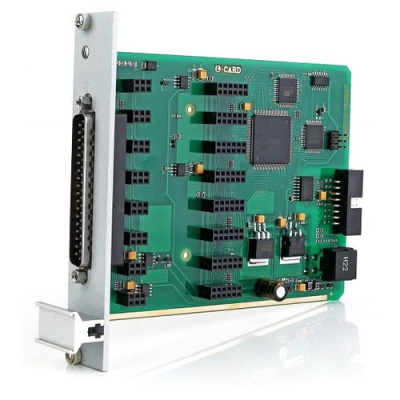

L-Card LTR51 — модуль-частотомер

Артикул: LTR51

Модуль-частотомер и измеритель интервалов времени — L-Card LTR51

Подробнее

Цены указаны с НДС

52 200 руб.

Доступно к заказу

Нашли дешевле?

Оплата

По счету, банковской картой, наличными и QR. Подробнее

- +

В корзину

Купить в 1 клик

Успейте купить крейты, платы и модули АЦП/ЦАП по старым ценам!

Конcультируйтесь +7 (343) 381-75-75, отправляйте спецификации ipcsales@aveon.ru

АВЕОН – дистрибьютор АСУ и IT | Собственное производство защищенных ПК
Техподдержка | Гарантия | Сервис | Доставка по России от 1 дня!
Самовывоз: Екатеринбург, Челябинск, Пермь, Тюмень, Ханты-Мансийск, Сургут

Описание

Конфигурируемая архитектура позволяет легко создать систему измерения под конкретную пользовательскую задачу
Входы имеют групповую гальваническую изоляцию для повышения помехоустойчивости
До 256 уровней диапазонов срабатывания и 2 диапазона селекции для широкой совместимости
Прямое подключение большинства источников импульсного сигнала

КОМПЛЕКТ ПОСТАВКИ:

Кожух DP-37С (1 шт.)
Разъем DB-37M (1 шт.)
CD с документацией и программным обеспечением (по запросу)

Число каналов	2, 4, 6, …. 16 (независимо настраиваемые, с параллельным опросом, определяется комплектацией субмодулей)
Число субмодулей	От 1 до 8 (H-51FH или H-51FL)
Тип входов	Однофазные (с "общей землёй")
Диапазон входного сигнала	±10 В
Предельно допустимый диапазон входного сигнала (защита входов)	±18 В во включенном состоянии; ± 5 В в выключенном состоянии
Входное сопротивление, измеренное на нулевой частоте, не менее	100 кОм во включенном состоянии; 1 кОм в выключенном состоянии
Максимальная частота дискретизации входного сигнала	500 кГц
Максимально возможная частота измерения	250 кГц (равна половине частоты дискретизации)
Разрешение при измерении длительности импульса	2 мкс (равно периоду частоты дискретизации)
Максимальная измеряемая длительность импульса и минимальная измеряемая частота	Принципиально не ограничена (определяется ПО верхнего уровня)
Точность измерения периода и длительности импульса	Определяется установленным периодом измерения и погрешностью установки частоты опорного генератора крейта LTR (типично ±5*10-5 )
Схема селекции (компарирования) входного сигнала	Двухпороговая с гистерезисом, с программным управлением порогами гистерезиса
Диапазоны напряжений порогов компарирования (задаются установкой джамперов на субмодулях H-51, см. примечания снизу таблицы)	-10,2 В… +10,1 В -1,22 В… +1,21 В
Точность установки порога компарирования	1,5% от диапазона порогов компарирования
Шаг установки порогов компарирования	256 уровней, задаются программно в пределах установленного диапазона компарирования
Температурный дрейф нуля порога компарирования, приведенный ко входу (определяется характеристиками комплектующих элементов и схемотехникой устройства, специально не контролируется)	25 мкВ/°C
Температурная зависимость шкалы установки порогов компарирования (определяется характеристиками комплектующих элементов и схемотехникой устройства, специально не контролируется)	100 ppm/°C
Гальваноизоляция модуля
