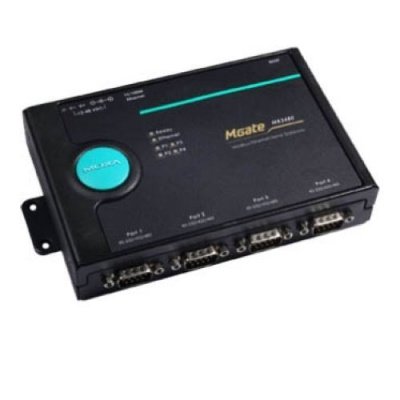

MOXA MGate MB3480 — преобразователь Modbus
Хит
Артикул:
MGate MB3480
4-портовый преобразователь Modbus RTU/ASCII (4 х RS-232/422/485) в Modbus TCP — MOXA MGate MB3480
Подробнее
Цены указаны с НДС
95 475 руб.
952.66
USD
1019,35 USD
-
+
В корзину
Купить в 1 клик
Конcультируйтесь +7 (343) 381-75-75, отправляйте спецификации ipcsales@aveon.ru
АВЕОН – дистрибьютор АСУ и IT | Собственное производство защищенных ПК
Техподдержка | Гарантия | Сервис | Доставка по России от 1 дня!
Самовывоз: Екатеринбург, Челябинск, Пермь, Тюмень, Ханты-Мансийск, Сургут
Описание
MOXA MGate MB3480 — 4-портовый преобразователь Modbus-RTU/ASCII (RS-232/422/485) в Modbus/TCP.
Особенности устройства MOXA MGate MB3480
Оборудование предназначено для преобразования протоколов Modbus TCP и Modbus RTU/ASCII. Используются для контроля последовательных ведомых устройств ведущими Ethernet-устройствами или для контроля Ethernet-ведомых устройств последовательными ведущими устройствами. Одновременно можно подключить до 16 TCP ведущих и до 124 последовательных ведомых устройств.
Для связи по протоколу Modbus RTU/ASCII Slave/Master, устройство оборудовано четырьмя портами RS-232/422/485 с разъемами DB9 "папа" и защитой от импульсных помех до 15 кВ. Причем для передачи сигналов по интерфейсу RS-485 используется передовая технология ADDC™ - автоматическое определение направления передачи данных, запатентованная компанией MOXA.
Для реализации обмена данных по протоколу Modbus TCP, MGate MB3480 имеет один порт типа Ethernet 10/100BaseT(X) с разъемом RJ45 и гальванической изоляцией, защищающей от всплесков напряжения до 2 кВ.
Настройка MGate MB3480
Настройка преобразователя может осуществляться одним из следующих способов: Telnet-консоль; Web-консоль; Windows-утилита; Последовательная консоль; Утилита MGate Manager Suite.Дизайн данного устройства позволяет подключать электропитание с напряжением 12 ~ 48 В (пост.) как к клеммной колодке, так и в специальный штекер. Для использования в промышленных условиях, MB3480 выполнен в металлическом корпусе с классом защиты IP30, с возможностью настольного/настенного монтажа (комплект креплений на DIN-рейку приобретается отдельно).
Компания АВЕОН предлагает купить преобразователи MGate MB3480 с доставкой по Екатеринбургу. Заказ оформляется на сайте или по телефону.
Характеристики
Конструктивное исполнение
Интерфейсы ввода-вывода
Сетевые интерфейсы
Сетевые протоколы
Промышленные интерфейсы/протоколы
Охлаждение
Индикаторы и органы управления
Требования по питанию
Условия эксплуатации
Условия хранения
Габариты
Стандарты и сертификаты
Производство
Интерфейсы ввода-вывода
Сетевые интерфейсы
Сетевые протоколы
Промышленные интерфейсы/протоколы
Охлаждение
Индикаторы и органы управления
Требования по питанию
Условия эксплуатации
Условия хранения
Габариты
Стандарты и сертификаты
Производство
Документация
Зарегистрировать проект
Напоминаем, что все цены, опубликованные на данном сайте, приведены как справочная информация, не являются публичной офертой, определяемой положениями статьи 437 Гражданского кодекса Российской Федерации, и могут быть изменены в любое время без предупреждения.
Сертифицированные специалисты БЕСПЛАТНО помогут подобрать оборудование под ваш проект, составить спецификацию промышленного компьютера, порекомендуют актуальные замены для снятых с производства компонентов. Позвоните +7 (343) 381-75-75, напишите на ipcsales@aveon.ru или постучитесь в ЧАТ.
Вы можете заказать оборудование для тестирования на вашем предприятии, чтобы оценить характеристики и совместимость с уже установленными устройствами.
Самые ходовые компоненты АСУ ТП всегда на складе в Екатеринбурге и в Москве. Под заказ – 2 недели со склада в Тайване (при наличии у производителя). Самовывоз в Екатеринбурге, Челябинске, Тюмени и Перми. Доставка по России.
Условия оплаты
- Оплата заказов с сайта по безналичному расчету осуществляется по счету-оферте, который действителен в день его создания. В случае оплаты в последующие дни, стоимость заказа может быть пересчитана на дату оплаты по текущему курсу USD как ЦБ+2% по решению поставщика. При оплате по безналичному расчету с физических лиц может сниматься комиссия банка от 1%.
- Можно оплатить заказ наличными в офисе АВЕОН или при доставке курьером до двери.
- После оплаты выдается кассовый чек.
Условия доставки
- Доставка во все регионы России транспортными компаниями до терминала ТК в городе доставки, либо до двери заказчика.
- Срок доставки и стоимость определяются тарифами компаний-грузоперевозчиков.
- Также вы можете самостоятельно забрать товары из пунктов самовывоза в вашем городе.
Более подробная информация .
Что такое интерфейс RS-232?▼
RS-232 – это интерфейс передачи информации между двумя устройствами на расстояние до 15 м.
Используется для подключения к вычислительным машинам самого разного оборудования, нетребовательного к скорости обмена.
В офисной технике практически вытеснен интерфейсом USB. Зато активно используется в проме для подключения периферии и устройств, расположенных достаточно далеко от компьютера, и даже работающих в сложных условиях внешней среды. Также этот стандарт используется для взаимодействия микроконтроллеров различных архитектур, имеющих интерфейс UART, с другими цифровыми устройствами и периферией.
- Расстояние 15 м
- Скорость передачи данных до 115200 бит/с
- Тип точка-точка (master-slave)
- Можно подключить только одно устройство
- Протокол интерфейса предполагает синхронный и асинхронный режим передачи данных
- Аппаратный и программный метода управления обменом данных
Для организации RS232 используются разъемы DB9M и DB25M:
Распайка и схема подключения COM порта RS232:
| Аппаратный контроль | Программный контроль | |
| Скорость передачи | Любая скорость | Низкая скорость |
| Скорость реакции | Быстрая | Медленная |
| Поддержка интерфейса | RS-232/422 | RS-232/422/485 |
| Символ начала передачи данных | Любой | Только XON/XOFF |
| Потеря данных | Нет | Возможно |
| Использование контактов | Полное | Упрощенное |
Устройства с RS232, RS422, RS485 в ассортименте АВЕОН:
Конвертеры интерфейсов
Серверы последовательных интерфейсов
Медиаконвертеры
Мультипортовые платы
Шлюзы протоколов
Беспроводное оборудование
Модули удаленного ввода-вывода
Что такое интерфейс RS-422?▼
Интерфейс RS-422 обеспечивает дифференциальную однонаправленную передачу данных по линиям с возможностью соединения «точка–точка» или «master – много slave».
Это еще один интерфейс, который до сих пор достаточно часто применяется в промышленности. RS422 похож на RS-232, но в отличие от последнего использует дифференциальный сигнал для одномоментной отправки и приемки сообщений по разным линиям.
- Повышенная стойкость к помехам.
- Большая дистанция передачи данных – до 1200 метров.
- Скорость передачи данных зависит от расстояния: если соединение между компонентов всего 10 метров, то она может достигать 10 Мбит/с. А при максимальных 1200 метров – всего лишь 10 кбит/с.
- Поддержка топологии «точка–точка».
- Нужен согласующий резистор
В настоящее время стандарт может указываться как EIA-422 – равнозначное написание с первоначальным.
Устройства с RS232, RS422, RS485 в ассортименте АВЕОН:
Конвертеры интерфейсов
Серверы последовательных интерфейсов
Медиаконвертеры
Мультипортовые платы
Шлюзы протоколов
Беспроводное оборудование
Модули удаленного ввода-вывода
Что такое интерфейс RS-485?▼
RS-485 (англ. Recommended Standard 485, еще встречается написание EIA-485) – это стандарт физического уровня для асинхронного интерфейса.
Это наиболее популярный интерфейс для промышленных сетей, широко используется множеством устройств в АСУ ТП. Как правило в качестве разъема для организации RS485 также используется разъем DB9 или клеммная колодка. Распайку RS-485 нужно изучать в документации к каждому конкретному устройству.
- Расстояние до 1200 метров.
- Бывают 2- и 4-сигнальных провода.
- Скорость передачи данных обычно до 115200 бит/с (по стандарту до 10 Мбит/с на 15 м).
- Тип «точка–точка» или «точка – много точек».
- Можно подключить до 256 устройств.
- Нужен согласующий резистор.
Работа RS485 в режиме полудуплекс (используются 2 контакта)
Работа RS485 в режиме полный дуплекс (используются 4 контакта)
Устройства с RS232, RS422, RS485 в ассортименте АВЕОН:
Конвертеры интерфейсов
Серверы последовательных интерфейсов
Медиаконвертеры
Мультипортовые платы
Шлюзы протоколов
Беспроводное оборудование
Модули удаленного ввода-вывода
Чем отличаются интерфейсы RS-232/422/485?▼
| Режим передачи | Полнодуплексный | Полнодуплексный |
Полудуплексный (2 провода), |
| Дистанция/скорость | 15M"@9600 бит/с | 1.2KM"@9600 бит/с | 1.2KM"@9600 бит/с |
| Контакты |
TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND |
TxA, TxB, RxA, RxB, GND | DataA, DataB, GND |
| Топология | Точка-точка | Точка-точка | Многоточечная |
| Управление | Есть аппаратное и программное управление |
Только программное |
Только программное |
| Исправление ошибок | Легко | Тяжело | Тяжело |
Устройства с RS232, RS422, RS485 в ассортименте АВЕОН:
Конвертеры интерфейсов
Серверы последовательных интерфейсов
Медиаконвертеры
Мультипортовые платы
Шлюзы протоколов
Беспроводное оборудование
Модули удаленного ввода-вывода
Что такое протокол Modbus?▼
Modbus – открытый коммуникационный протокол, основанный на архитектуре ведущий-ведомый (Master-Slave).
Широко применяется в промышленности для организации связи между электронными устройствами.
Может использоваться для передачи данных через последовательные линии связи или Ethernet.
- Modbus RTU – RS-485, RS-422, RS-232 (Один Master, 247 Slave)
- Modbus ASCII – RS-485, RS-422, RS-232 (Один Master, 247 Slave)
- Modbus TCP – Ethernet (Много Master, много Slave)
*Не следует путать MODBUS и MODBUS Plus – это проприетарный протокол, принадлежащий Schneider Electric.
