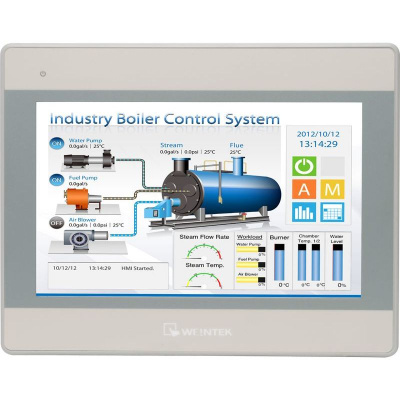

Weintek MT8101iE — панель оператора 10.1"
Снято. Подберем аналог
Артикул:
MT8101iE
Рекомендуем замену на модель cMT1106X
Панель оператора 10" TFT / 600 МГ / сенсорный экран / 1xLAN / 1xUSB host / 1xRS-232/485 / 2xRS-485 / 800x480 / 262 тыс цветов / MPI 187 — Weintek MT8101iE
- Диагональ 10.1"
- Разрешение 800x480
- Цветность 262K
- ПО: EasyBuilderPro (бесплатное)
- 3 порта RS232/RS485 / Ethernet / USB host
- Удаленный доступ по VNC / FTP / EasyAccess
- Загрузка проекта:с ПК по Ethernet / с флешки
Подробнее
Цены указаны с НДС
693.8 USD
Уточните цены и сроки
Нашли дешевле?
Оплата
По счету, банковской картой, наличными.
Заказать | Уточнить информацию
Менеджер расчитает цену и сроки.
Подберет аналог, если продукт снят с производства
Подберет аналог, если продукт снят с производства
Конcультируйтесь +7 (343) 381-75-75, отправляйте спецификации ipcsales@aveon.ru
АВЕОН – дистрибьютор АСУ и IT | Собственное производство защищенных ПК
Техподдержка | Гарантия | Сервис | Доставка по России от 1 дня!
Самовывоз: Екатеринбург, Челябинск, Пермь, Тюмень, Ханты-Мансийск, Сургут
Описание
Основные характеристики
Дисплей | |
| Диагональ | 10.1" |
| Разрешение | 800x480 |
| Цветность | 262K |
| Тип сенсорного экрана | 4х проводной резистивный |
| Яркость экрана | 300 кд/м2 |
| Контрастность | 500:1 |
| Подсветка | LED |
| Время наработки на отказ подсветки, часов | 30000 |
Параметры | |
| Тип процессора | Cortex A8 |
| Частота процессора | 600 МГц |
| Размер оперативной памяти | 128 Мб |
| Размер встроенной flash памяти | 128 Мб |
| Часы реального времени (Real Time Clock, RTC) | Есть |
| Рабочее напряжение | 20-28 В |
| Потребление тока | 0.4 А |
Интерфейсы | |
| Последовательные интерфейсы | COM1 (RS-232), COM2 (RS485 2W/4W), COM3(RS485 2W) |
| Поддержка Modbus | RTU, ASCII, Master, Slave, TCP/IP |
| Поддержка MPI | 187,5 K |
| USB Host | USB 2.0 |
USB клиент | |
| Поддержка SD карт | |
| Ethernet (LAN) | 10/100 Base-T |
| Аудиовыход линейный | |
| Видео вход | |
| Интерфейс CAN (Controller Area Network) | |
Конструкция | |
| Материал корпуса | Пластик |
| Степень защиты по фронту | IP65 |
| Способ охлаждения | безвентиляторный |
| Крепление | в панель |
| Посадочное отверстие | 260x202 мм |
| Габариты | 271х213х40 мм |
| Вес (нетто) | 1.3 кг |
| Рабочая температура | 0 - 50℃ |
| Комплект поставки: крепежные элементы, предохранитель, разъем питания, инструкция | |
Программное обеспечение | |
| ПО для разработки проектов | EasyBuilderPro |
| Максимальное количество экранов в проекте | 1999 |
| Драйвера для работы с контроллерами | предустановлены |
| Загрузка проектов | с ПК по Ethernet, с флешки |
| Возможность установки ОС | Нет. Доступ к управлению панелью через ОС отсутствует, возможности ограничиваются функционалом EasyBuilderPro |
| Максимальный размер проекта | 16 Мб |
| Размер выделяемой памяти под архив в панели | 48 Мб |
| Сохранение архивов | память панели, флешка |
FTP-доступ | |
| Доступ по ftp к памяти панели | Есть |
| Доступ по ftp к флеш-накопителю и SD карте | |
COM-порты панели MT8101iE
Название разъема:
COM1[RS232]
Тип:
DB-9 M ( Папа )
| Pin # | COM1 (RS232) |
| 1 | |
| 2 | RXD |
| 3 | TXD |
| 4 | |
| 5 | GND |
| 6 | |
| 7 | RTS |
| 8 | CTS |
| 9 |
Название разъема:
COM2/COM3[RS485]
Тип:
DB-9 F ( Мама )
| Pin # | COM2 (RS485 2W) | COM2 (RS485 4W) | COM3 (RS485) |
| 1 | Data-(B) | RX- | |
| 2 | Data+(A) | RX+ | |
| 3 | TX- | ||
| 4 | TX+ | ||
| 5 | GND | GND | GND |
| 6 | Data-(B) | ||
| 7 | |||
| 8 | |||
| 9 | DATA+(A) |
Характеристики
| Конструктивное исполнение | |
| Конструкция корпуса | Пластик |
| Вид монтажа | Монтаж в панель |
| Защита корпуса | IP65 |
| Дисплей | |
| Контрастность номинальная | 500...1 |
| Макс. разрешение | 800x480 точек |
| Номинальная яркость, кд/кв.м | 300.00 |
| Диагональ дисплея, " | 10.10 |
| Тип экрана | LCD TFT |
| Сенсорный экран | |
| Тип сенсорного экрана | Резистивный |
| Процессор | |
| Макс. частота процессора, ГГц | 0.60 |
| Тип установленного процессора | 32-битный RISC |
| Оперативная память | |
| Установленный объем оперативной памяти, Гб | 0.13 |
| Встроенная память | |
| Объем Flash-памяти, Мбайт | 128 |
| Сетевые интерфейсы | |
| Порты Ethernet 10/100 Mbit/s | 1 |
| Тип разъема порта 10/100 Mbit/s | RJ-45 |
| Интерфейсы ввода-вывода | |
| Всего COM-портов | 3 |
| COM-портов RS-232 | 1 |
| COM-портов RS-485 | 2 |
| Порты USB всего | 1 |
| Порты USB v2.0 | 1 |
| Программное обеспечение | |
| Установленная операционная система | Специальная |
| Инструментальная среда | EasyBuilder Pro |
| Питание | |
| Мин. входное напряжение DC, В | 24 |
| Макс. входное напряжение DC, В | 24 |
| Условия эксплуатации | |
| Температура эксплуатации | 0…+50°С |
| Мин. температура эксплуатации, °C | 0 |
| Макс. температура эксплуатации, °C | 50 |
| Габариты | |
| Вес в упаковке (брутто), кг | 1.6 |
| Глубина, мм | 40.00 |
| Высота, мм | 213.00 |
| Ширина, мм | 271.00 |
| Стандарты и сертификаты | |
| Сертификаты | CE |
| Производство | |
| Производитель | Weintek |
| Служебные | |
| Текст с акцией | Снято. Подберем аналог |
Оплата и доставка
Условия оплаты
- Оплата заказов с сайта по безналичному расчету осуществляется по счету-оферте, который действителен в день его создания. В случае оплаты в последующие дни, стоимость заказа может быть пересчитана на дату оплаты по текущему курсу USD как ЦБ+2% по решению поставщика. При оплате по безналичному расчету с физических лиц может сниматься комиссия банка от 1%.
- Можно оплатить заказ наличными в офисе АВЕОН или при доставке курьером до двери.
- После оплаты выдается кассовый чек.
Условия доставки
- Доставка во все регионы России транспортными компаниями до терминала ТК в городе доставки, либо до двери заказчика.
- Срок доставки и стоимость определяются тарифами компаний-грузоперевозчиков.
- Также вы можете самостоятельно забрать товары из пунктов самовывоза в вашем городе.
Более подробная информация .
Отзывы
Отзывы
Оставить отзыв
Загрузка отзывов...
Зарегистрировать проект
Зарегистрировать проект
Напоминаем, что все цены, опубликованные на данном сайте, приведены как справочная информация, не являются публичной офертой, определяемой положениями статьи 437 Гражданского кодекса Российской Федерации, и могут быть изменены в любое время без предупреждения.
Сертифицированные специалисты АВЕОН БЕСПЛАТНО помогут подобрать оборудование под ваш проект, составить спецификацию промышленного компьютера, порекомендуют актуальные замены для снятых с производства компонентов. Позвоните +7 (343) 381-75-75, напишите на ipcsales@aveon.ru или постучитесь в ЧАТ.
Вы можете заказать оборудование для тестирования на вашем предприятии, чтобы оценить характеристики и совместимость с уже установленными устройствами.
Самые ходовые компоненты АСУ ТП всегда на складе в Екатеринбурге и в Москве. Под заказ – 2 недели со склада в Тайване (при наличии у производителя). Самовывоз в Екатеринбурге, Челябинске, Тюмени и Перми. Доставка по России.
Описание
Описание
F.A.Q
Что такое проект для панели оператора Weintek?
Проект создают с помощью программного обеспечения EasyBuilder*.
Проект – это набор экранов, на каждом из которых отображаются элементы управления определенной задачи: различное оборудование, машины, установки. Одни проект может содержать до 1999 экранов управления.
* EasyBuilder – бесплатное ПО, простое в использовании, его можно освоить за день.
Посоветуйте панель оператора с подключением по протоколу Modbus TCP?
Операторские панели от Weintek поддерживают Modbus TCP.
Как загрузить проект в панель Weintek?
-
Для моделей с буквой i в конце названия (типа МТ6050i, МТ6070iH) – по USB
-
Все панели, кроме MT6050i и MT8050i – через USB диск/флешку
-
Все панели, где есть Ethernet (серия 8000) – через Ethernet
