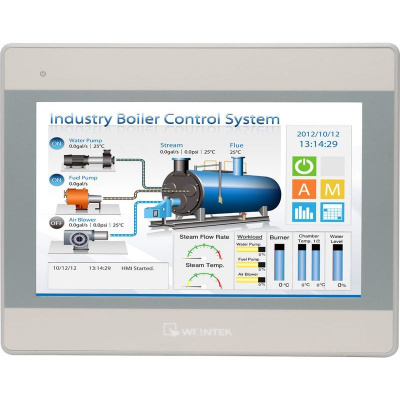

Weintek MT8102iE — панель оператора 10.1"
Артикул:
MT8102iE
Рекомендуем замену на модель cMT2108X2
Панель оператора 10.1" / 1024x600 / 16.7M / 3 порта RS232/RS485 / Ethernet / USB host — Weintek MT8102iE
- Диагональ 10.1"
- Разрешение 1024x600
- Цветность 16.7M
- ПО: EasyBuilderPro (бесплатное)
- 3 порта RS232/RS485 / Ethernet / USB host
- Удаленный доступ по VNC / FTP / EasyAccess
- Загрузка проекта:с ПК по Ethernet / с флешки
Подробнее
Цены указаны с НДС
515.89 USD
Уточните цены и сроки
Нашли дешевле?
Оплата
По счету, банковской картой, наличными.
Заказать | Уточнить информацию
Менеджер расчитает цену и сроки.
Подберет аналог, если продукт снят с производства
Подберет аналог, если продукт снят с производства
Конcультируйтесь +7 (343) 381-75-75, отправляйте спецификации ipcsales@aveon.ru
АВЕОН – дистрибьютор АСУ и IT | Собственное производство защищенных ПК
Техподдержка | Гарантия | Сервис | Доставка по России от 1 дня!
Самовывоз: Екатеринбург, Челябинск, Пермь, Тюмень, Ханты-Мансийск, Сургут
Описание
Панели оператора Weintek MT8102iE – специальные устройства для быстрого ввода и отображения графической информации, приема и передачи данных от контроллера и ПК. Они обладают сенсорным экраном 10 дюймов, разрешением 1024х600 точек, LED-подсветкой на 50000 часов.
Особенности и назначение MT8102iE
Изделия позволяют управлять отдельными устройствами, а также полноценными технологическими процессами в гибридной сети. Панели оператора могут применяться в суровых климатических условиях. Они имеют прочный корпус с надежной защитой от пыли и влаги по лицевой панели – IP65.
Параметры оборудования:
- Последовательные порты Com1: RS-232, Com2: RS-485, Com3: RS-232/RS-485, один USB-хост, Ethernet 10/100 BaseTX;
- Яркий дисплей с матрицей TFT, сенсорный, четырехпроводной с LED-подсветкой;
- Диапазон рабочих температур MT8102iE – от 0 до +50С;
- Высокие характеристики пыле-влагозащиты экрана – IP65;
- Удаленный доступ по VNC Server;
- Поддержка Modbus: RTU, ASCII, Master, Slave, TCP/IP;
- Современный 32-битный процессор RISC Cortex-A8 600 МГц для быстрого решения поставленных задач;
- Встроенные часы реального времени;
- Поддержка сертификатов: C, UL/cUL Class I Division 2 Groups A/B/C/D.
Панель MT8102iE монтируется в щит, она имеет все необходимые составляющие для настройки и управления производственными процессами. С помощью бесплатного ПО EasyBuilderPro можно запрограммировать устройство на выполнение команд по четкому графику, воспроизведение отчетов и т.п. С экрана удобно читать различную графическую информацию, оценивать сведения о возникших неполадках в работе подконтрольных устройств и т.п.
Компания «Авеон» предлагает большой выбор панелей управления от производителя Weintek – оставьте заявку на сайте или свяжитесь с нашим оператором по телефону +7 (343) 381-75-75.
Основные характеристики панели оператора Weintek MT8102iE
|
Дисплей |
|
| Диагональ | 10.1" |
| Разрешение | 1024x600 |
| Цветность | 16.7M |
| Тип сенсорного экрана | 4х проводной резистивный |
| Яркость экрана | 350 кд/м2 |
| Контрастность | 500:1 |
| Подсветка | LED |
| Время наработки на отказ подсветки, часов | 50000 |
|
Параметры |
|
| Тип процессора | Cortex A8 |
| Частота процессора | 600 МГц |
| Размер оперативной памяти | 128 Мб |
| Размер встроенной flash памяти | 128 Мб |
| Часы реального времени (Real Time Clock, RTC) | Есть |
| Рабочее напряжение | 20-28 В |
| Потребление тока | 0.4 А |
|
Интерфейсы |
|
| Последовательные интерфейсы | Con A: COM2 RS-485 2W/4W, COM3 RS-485 2W,Con B: COM1 RS-232 / COM RS-232 |
| Поддержка Modbus | RTU, ASCII, Master, Slave, TCP/IP |
| Поддержка MPI | 187,5 K |
| USB Host | USB 2.0 |
|
USB клиент |
|
| Поддержка SD карт | |
| Ethernet (LAN) | 10/100 Base-T |
| Аудиовыход линейный | |
| Видео вход | |
| Интерфейс CAN (Controller Area Network) | |
|
Конструкция |
|
| Материал корпуса | Пластик |
| Степень защиты по фронту | IP65 |
| Способ охлаждения | безвентиляторный |
| Крепление | в панель |
| Посадочное отверстие | 260x202 мм |
| Габариты | 271х213х36.4 мм |
| Вес (нетто) | 1 кг |
| Рабочая температура | 0 - 50? |
| Комплект поставки: крепежные элементы, предохранитель, разъем питания, инструкция | |
|
Программное обеспечение |
|
| ПО для разработки проектов | EasyBuilderPro |
| Максимальное количество экранов в проекте | 1999 |
| Драйвера для работы с контроллерами | предустановлены |
| Загрузка проектов | с ПК по Ethernet, с флешки |
| Возможность установки ОС | Нет. Доступ к управлению панелью через ОС отсутствует, возможности ограничиваются функционалом EasyBuilderPro |
| Максимальный размер проекта | 16 Мб |
| Размер выделяемой памяти под архив в панели | 48 Мб |
| Сохранение архивов | память панели, флешка |
|
FTP-доступ |
|
| Доступ по ftp к памяти панели | Есть |
| Доступ по ftp к флеш-накопителю и SD карте | |
COM-порты панели MT8102iE
Название разъема:
Con.B: COM1/COM3 [RS232] 9 Pin, Male, D-sub
Тип:
DB-9 M ( Папа )
| Pin # | COM1 (RS232) | COM3 (RS232) |
| 1 | - | |
| 2 | RxD | |
| 3 | TxD | |
| 4 | ||
| 5 | GND | GND |
| 6 | ||
| 7 | RTS | TxD |
| 8 | CTS | RxD |
| 9 | GND | GND |
Название разъема:
Con.A: COM1 / COM2 / COM3 [RS485] 9 Pin, Female, D-sub
Тип:
DB-9 F ( Мама )
| Pin # | COM1 (RS485 2W) | COM2 (RS485 2W) | COM2 (RS485 4W) | COM3 (RS485 2W) | COM3 (RS485 4W) |
| 1 | Data-(B) | RX- | |||
| 2 | Data+(A) | RX+ | |||
| 3 | TX- | ||||
| 4 | TX+ | ||||
| 5 | GND | GND | GND | GND | GND |
| 6 | Data-(B) | RX- | |||
| 7 | Data- | TX- | |||
| 8 | Data+ | TX+ | |||
| 9 | DATA+(A) | RX+ |
Характеристики
| Конструктивное исполнение | |
| Конструкция корпуса | Пластик |
| Вид монтажа | Монтаж в панель |
| Защита корпуса | IP65 |
| Дисплей | |
| Контрастность номинальная | 500...1 |
| Макс. разрешение | 1024x600 точек |
| Номинальная яркость, кд/кв.м | 350.00 |
| Диагональ дисплея, " | 10.10 |
| Тип экрана | LCD TFT |
| Сенсорный экран | |
| Тип сенсорного экрана | Резистивный |
| Процессор | |
| Макс. частота процессора, ГГц | 0.60 |
| Тип установленного процессора | 32-битный RISC |
| Оперативная память | |
| Установленный объем оперативной памяти, Гб | 0.13 |
| Встроенная память | |
| Объем Flash-памяти, Мбайт | 128 |
| Сетевые интерфейсы | |
| Порты Ethernet 10/100 Mbit/s | 1 |
| Тип разъема порта 10/100 Mbit/s | RJ-45 |
| Интерфейсы ввода-вывода | |
| Всего COM-портов | 4 |
| COM-портов RS-485 | 3 |
| COM-портов RS-232/485 | 1 |
| Порты USB всего | 1 |
| Порты USB v2.0 | 1 |
| Программное обеспечение | |
| Установленная операционная система | Специальная |
| Инструментальная среда | EasyBuilder Pro |
| Питание | |
| Мин. входное напряжение DC, В | 24 |
| Макс. входное напряжение DC, В | 24 |
| Условия эксплуатации | |
| Температура эксплуатации | 0…+50°С |
| Мин. температура эксплуатации, °C | 0 |
| Макс. температура эксплуатации, °C | 50 |
| Габариты | |
| Вес без упаковки (нетто), кг | 1.45 |
| Вес в упаковке (брутто), кг | 1.45 |
| Глубина, мм | 36.40 |
| Высота, мм | 213.00 |
| Ширина, мм | 271.00 |
| Стандарты и сертификаты | |
| Сертификаты | CE |
| Нефть и газ | UL/cUL Class I Division 2 Groups A/B/C/D |
| Производство | |
| Производитель | Weintek |
Оплата и доставка
Условия оплаты
- Оплата заказов с сайта по безналичному расчету осуществляется по счету-оферте, который действителен в день его создания. В случае оплаты в последующие дни, стоимость заказа может быть пересчитана на дату оплаты по текущему курсу USD как ЦБ+2% по решению поставщика. При оплате по безналичному расчету с физических лиц может сниматься комиссия банка от 1%.
- Можно оплатить заказ наличными в офисе АВЕОН или при доставке курьером до двери.
- После оплаты выдается кассовый чек.
Условия доставки
- Доставка во все регионы России транспортными компаниями до терминала ТК в городе доставки, либо до двери заказчика.
- Срок доставки и стоимость определяются тарифами компаний-грузоперевозчиков.
- Также вы можете самостоятельно забрать товары из пунктов самовывоза в вашем городе.
Более подробная информация .
Отзывы
Отзывы
Оставить отзыв
Загрузка отзывов...
Зарегистрировать проект
Зарегистрировать проект
Напоминаем, что все цены, опубликованные на данном сайте, приведены как справочная информация, не являются публичной офертой, определяемой положениями статьи 437 Гражданского кодекса Российской Федерации, и могут быть изменены в любое время без предупреждения.
Сертифицированные специалисты АВЕОН БЕСПЛАТНО помогут подобрать оборудование под ваш проект, составить спецификацию промышленного компьютера, порекомендуют актуальные замены для снятых с производства компонентов. Позвоните +7 (343) 381-75-75, напишите на ipcsales@aveon.ru или постучитесь в ЧАТ.
Вы можете заказать оборудование для тестирования на вашем предприятии, чтобы оценить характеристики и совместимость с уже установленными устройствами.
Самые ходовые компоненты АСУ ТП всегда на складе в Екатеринбурге и в Москве. Под заказ – 2 недели со склада в Тайване (при наличии у производителя). Самовывоз в Екатеринбурге, Челябинске, Тюмени и Перми. Доставка по России.
Описание
Описание
F.A.Q
Что такое проект для панели оператора Weintek?
Проект создают с помощью программного обеспечения EasyBuilder*.
Проект – это набор экранов, на каждом из которых отображаются элементы управления определенной задачи: различное оборудование, машины, установки. Одни проект может содержать до 1999 экранов управления.
* EasyBuilder – бесплатное ПО, простое в использовании, его можно освоить за день.
Посоветуйте панель оператора с подключением по протоколу Modbus TCP?
Операторские панели от Weintek поддерживают Modbus TCP.
Как загрузить проект в панель Weintek?
-
Для моделей с буквой i в конце названия (типа МТ6050i, МТ6070iH) – по USB
-
Все панели, кроме MT6050i и MT8050i – через USB диск/флешку
-
Все панели, где есть Ethernet (серия 8000) – через Ethernet
