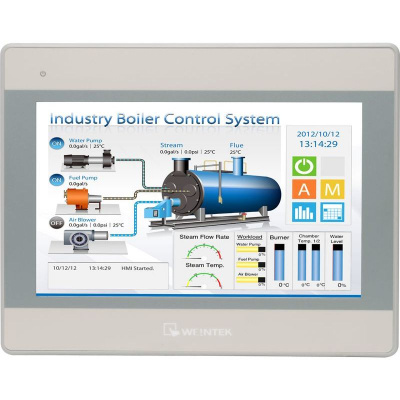

Weintek MT8103iE — панель оператора 10.1 "
Снято с производства. Рекомендуем аналог
Артикул:
MT8103iE
Рекомендуем замену на модель cMT3102X, cMT2108X2
Панель оператора 10" / 1024x600 / 16 млн. цветов / RS-232 / RS-485 / Ethernet / MPI 187.5K / USB Host / Wi-Fi — Weintek MT8103iE
- Диагональ 10.1"
- Разрешение 1024x600
- Цветность 16.7M
- ПО: EasyBuilderPro (бесплатное)
- 3 порта RS232/RS485 / Ethernet / USB host / Wi-Fi
- Удаленный доступ по VNC / FTP / EasyAccess
- Загрузка проекта:с ПК по Ethernet / с флешки
Подробнее
Цены указаны с НДС
Заказать | Уточнить цену
Оборудование со склада и под заказ
Конcультируйтесь +7 (343) 381-75-75, отправляйте спецификации ipcsales@aveon.ru
АВЕОН – дистрибьютор АСУ и IT | Собственное производство защищенных ПК
Техподдержка | Гарантия | Сервис | Доставка по России от 1 дня!
Самовывоз: Екатеринбург, Челябинск, Пермь, Тюмень, Ханты-Мансийск, Сургут
Описание
Основные характеристики
|
Дисплей |
|
| Диагональ | 10.1" |
| Разрешение | 1024x600 |
| Цветность | 16.7M |
| Тип сенсорного экрана | 4х проводной резистивный |
| Яркость экрана | 350 кд/м2 |
| Контрастность | 500:1 |
| Подсветка | LED |
| Время наработки на отказ подсветки, часов | 50000 |
|
Параметры |
|
| Тип процессора | Cortex A8 |
| Частота процессора | 600 МГц |
| Размер оперативной памяти | 128 Мб |
| Размер встроенной flash памяти | 128 Мб |
| Часы реального времени (Real Time Clock, RTC) | Есть |
| Рабочее напряжение | 20-28 В |
| Потребление тока | 0.4 А |
|
Интерфейсы |
|
| Последовательные интерфейсы | Con A: COM2 RS-485 2W/4W, COM3 RS-485 2W,Con B: COM1 RS-232 / COM RS-232 |
| Wi-Fi | IEEE 802.11b/g/n, WPA-PSK/WPA2-PSK Encryption |
| Поддержка Modbus | RTU, ASCII, Master, Slave, TCP/IP |
| Поддержка MPI | 187,5 K |
| USB Host | USB 2.0 |
|
USB клиент |
|
| Поддержка SD карт | |
| Ethernet (LAN) | 10/100 Base-T |
| Аудиовыход линейный | |
| Видео вход | |
| Интерфейс CAN (Controller Area Network) | |
|
Конструкция |
|
| Материал корпуса | Пластик |
| Степень защиты по фронту | IP65 |
| Способ охлаждения | безвентиляторный |
| Крепление | в панель |
| Посадочное отверстие | 260x202 мм |
| Габариты | 271х213х36.4 мм |
| Вес (нетто) | 1 кг |
| Рабочая температура | 0 - 50℃ |
| Комплект поставки: крепежные элементы, предохранитель, разъем питания, инструкция | |
|
Программное обеспечение |
|
| ПО для разработки проектов | EasyBuilderPro |
| Максимальное количество экранов в проекте | 1999 |
| Драйвера для работы с контроллерами | предустановлены |
| Загрузка проектов | с ПК по Ethernet, с флешки |
| Возможность установки ОС | Нет. Доступ к управлению панелью через ОС отсутствует, возможности ограничиваются функционалом EasyBuilderPro |
| Максимальный размер проекта | 16 Мб |
| Размер выделяемой памяти под архив в панели | 48 Мб |
| Сохранение архивов | память панели, флешка |
|
FTP-доступ |
|
| Доступ по ftp к памяти панели | Есть |
| Доступ по ftp к флеш-накопителю и SD карте | |
COM-порты панели MT8103iE
Название разъема:
Con.B: COM1/COM3 [RS232] 9 Pin, Male, D-sub
Тип:
DB-9 M ( Папа )
| Pin # | COM1 (RS232) | COM3 (RS232) |
| 1 | - | |
| 2 | RxD | |
| 3 | TxD | |
| 4 | ||
| 5 | GND | GND |
| 6 | ||
| 7 | RTS | TxD |
| 8 | CTS | RxD |
| 9 | GND | GND |
Название разъема:
Con.A: COM2 / COM3 [RS485] 9 Pin, Female, D-sub
Тип:
DB-9 F ( Мама )
| Pin # | COM1 (RS485 2W) | COM2 (RS485 2W) | COM2 (RS485 4W) | COM3 (RS485 2W) | COM3 (RS485 4W) |
| 1 | Data-(B) | RX- | |||
| 2 | Data+(A) | RX+ | |||
| 3 | TX- | ||||
| 4 | TX+ | ||||
| 5 | GND | GND | GND | GND | GND |
| 6 | Data-(B) | RX- | |||
| 7 | Data- | TX- | |||
| 8 | Data+ | TX+ | |||
| 9 | DATA+(A) | RX+ |
Характеристики
Дисплей
Процессор
Оперативная память
Встроенная память
Интерфейсы ввода-вывода
Программное обеспечение
Производство
Основные показатели датчика
Процессор
Оперативная память
Встроенная память
Интерфейсы ввода-вывода
Программное обеспечение
Производство
Основные показатели датчика
Документация
Зарегистрировать проект
Напоминаем, что все цены, опубликованные на данном сайте, приведены как справочная информация, не являются публичной офертой, определяемой положениями статьи 437 Гражданского кодекса Российской Федерации, и могут быть изменены в любое время без предупреждения.
Сертифицированные специалисты БЕСПЛАТНО помогут подобрать оборудование под ваш проект, составить спецификацию промышленного компьютера, порекомендуют актуальные замены для снятых с производства компонентов. Позвоните +7 (343) 381-75-75, напишите на ipcsales@aveon.ru или постучитесь в ЧАТ.
Вы можете заказать оборудование для тестирования на вашем предприятии, чтобы оценить характеристики и совместимость с уже установленными устройствами.
Самые ходовые компоненты АСУ ТП всегда на складе в Екатеринбурге и в Москве. Под заказ – 2 недели со склада в Тайване (при наличии у производителя). Самовывоз в Екатеринбурге, Челябинске, Тюмени и Перми. Доставка по России.
Условия оплаты
- Оплата заказов с сайта по безналичному расчету осуществляется по счету-оферте, который действителен в день его создания. В случае оплаты в последующие дни, стоимость заказа может быть пересчитана на дату оплаты по текущему курсу USD как ЦБ+2% по решению поставщика. При оплате по безналичному расчету с физических лиц может сниматься комиссия банка от 1%.
- Можно оплатить заказ наличными в офисе АВЕОН или при доставке курьером до двери.
- После оплаты выдается кассовый чек.
Условия доставки
- Доставка во все регионы России транспортными компаниями до терминала ТК в городе доставки, либо до двери заказчика.
- Срок доставки и стоимость определяются тарифами компаний-грузоперевозчиков.
- Также вы можете самостоятельно забрать товары из пунктов самовывоза в вашем городе.
Более подробная информация .
Как загрузить проект в панель Weintek?▼
-
Для моделей с буквой i в конце названия (типа МТ6050i, МТ6070iH) – по USB
-
Все панели, кроме MT6050i и MT8050i – через USB диск/флешку
-
Все панели, где есть Ethernet (серия 8000) – через Ethernet
Что такое проект для панели оператора Weintek?▼
Проект создают с помощью программного обеспечения EasyBuilder*.
Проект – это набор экранов, на каждом из которых отображаются элементы управления определенной задачи: различное оборудование, машины, установки. Одни проект может содержать до 1999 экранов управления.
* EasyBuilder – бесплатное ПО, простое в использовании, его можно освоить за день.
