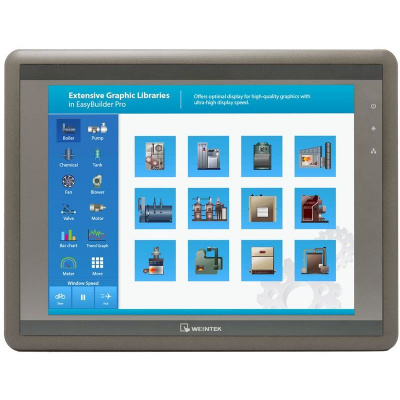

Weintek MT8121XE — панель оператора 12.1 "
Уточняйте возможность поставки
Артикул:
MT8121XE
Рекомендуем замену на модель cMT2128X
Панель оператора 12.1" / 1024x768 / 16 млн цветов / RS-232 / RS-485 / Ethernet / MPI 187.5K / USB Host / USB Client / Алюминиевый корпус — Weintek MT8121XE
- Диагональ 12.1"
- Разрешение 1024x768
- Цветность 16,2 M
- Процессор 1ГГц / СУПЕР скорость
- ПО: EasyBuilderPro (бесплатное)
- Литой алюминиевый корпус
- 2 порта RS232/RS485 / Ethernet / USB host / SD карта
- Удаленный доступ по VNC / FTP / EasyAccess
- Загрузка проекта:с ПК по USB / с ПК по Ethernet / с флешки / с SD карты
- Поддержка MQTT
Подробнее
Цены указаны с НДС
Уточните цены и сроки
Нашли дешевле?
Оплата
По счету, банковской картой, наличными.
Заказать | Уточнить информацию
Менеджер расчитает цену и сроки.
Подберет аналог, если продукт снят с производства
Подберет аналог, если продукт снят с производства
Конcультируйтесь +7 (343) 381-75-75, отправляйте спецификации ipcsales@aveon.ru
АВЕОН – дистрибьютор АСУ и IT | Собственное производство защищенных ПК
Техподдержка | Гарантия | Сервис | Доставка по России от 1 дня!
Самовывоз: Екатеринбург, Челябинск, Пермь, Тюмень, Ханты-Мансийск, Сургут
Описание
Основные характеристики
Дисплей | |
| Диагональ | 12.1" |
| Разрешение | 1024x768 |
| Цветность | 16,2 M |
| Тип сенсорного экрана | 4х проводной резистивный |
| Яркость экрана | 500 кд/м2 |
| Контрастность | 700:1 |
| Подсветка | LED |
| Время наработки на отказ подсветки, часов | 50000 |
Параметры | |
| Тип процессора | Cortex A8 |
| Частота процессора | 1000 МГц |
| Размер оперативной памяти | 256 Мб |
| Размер встроенной flash памяти | 256 Мб |
| Часы реального времени (Real Time Clock, RTC) | Есть |
| Рабочее напряжение | 20-28 В |
| Потребление тока | 0.8 А |
Интерфейсы | |
| Последовательные интерфейсы | COM1 (RS232,RS485,2W/4W), COM3(RS485 2W) |
| Поддержка Modbus | RTU, ASCII, Master, Slave, TCP/IP |
| Поддержка MPI | 187,5 K |
| USB Host | 1xUSB 2.0 |
USB клиент | USB 2.0 |
| Поддержка SD карт | Есть |
| Ethernet (LAN) | 1xRJ45 10/100 Base-T |
| Аудиовыход линейный | |
| Видео вход | |
| Интерфейс CAN (Controller Area Network) | |
Конструкция | |
| Материал корпуса | Алюминий |
| Степень защиты по фронту | IP65 |
| Способ охлаждения | безвентиляторный |
| Крепление | в панель |
| Посадочное отверстие | 305x231 мм |
| Габариты | 317x244x46 мм |
| Вес (нетто) | 2.1 кг |
| Разъем питания | 3х контактный с фиксацией |
| Рабочая температура | 0 - 50℃ |
| Комплект поставки: крепежные элементы, предохранитель, разъем питания, инструкция | |
Программное обеспечение | |
| ПО для разработки проектов | EasyBuilderPro |
| Максимальное количество экранов в проекте | 1999 |
| Драйвера для работы с контроллерами | предустановлены |
| Загрузка проектов | с ПК по USB, с ПК по Ethernet, с флешки, с SD карты |
| Возможность установки ОС | Нет. Доступ к управлению панелью через ОС отсутствует, возможности ограничиваются функционалом EasyBuilderPro |
| Максимальный размер проекта | 64 Мб |
| Размер выделяемой памяти под архив в панели | 64 Мб |
| Сохранение архивов | память панели, флешка, SD карта |
FTP-доступ | |
| Доступ по ftp к памяти панели | Есть |
| Доступ по ftp к флеш-накопителю и SD карте | Есть |
COM-порты панели MT8121XE
Название разъема:
COM1[RS232]
Тип:
DB-9 M ( Папа )
| Pin # | COM1 (RS232) |
| 1 | |
| 2 | RXD |
| 3 | TXD |
| 4 | |
| 5 | GND |
| 6 | |
| 7 | RTS |
| 8 | CTS |
| 9 |
Название разъема:
COM1/COM3[RS485]
Тип:
DB-9 F ( Мама )
| Pin # | COM1 (RS485 2W) | COM1 (RS485 4W) | COM3 (RS485) |
| 1 | Data-(B) | RX- | |
| 2 | Data+(A) | RX+ | |
| 3 | TX- | ||
| 4 | TX+ | ||
| 5 | GND1 | GND1 | |
| 6 | |||
| 7 | Data-(B) | ||
| 8 | DATA+(A) | ||
| 9 | GND2 |
Характеристики
| Производство | |
| Производитель | Weintek |
Оплата и доставка
Условия оплаты
- Оплата заказов с сайта по безналичному расчету осуществляется по счету-оферте, который действителен в день его создания. В случае оплаты в последующие дни, стоимость заказа может быть пересчитана на дату оплаты по текущему курсу USD как ЦБ+2% по решению поставщика. При оплате по безналичному расчету с физических лиц может сниматься комиссия банка от 1%.
- Можно оплатить заказ наличными в офисе АВЕОН или при доставке курьером до двери.
- После оплаты выдается кассовый чек.
Условия доставки
- Доставка во все регионы России транспортными компаниями до терминала ТК в городе доставки, либо до двери заказчика.
- Срок доставки и стоимость определяются тарифами компаний-грузоперевозчиков.
- Также вы можете самостоятельно забрать товары из пунктов самовывоза в вашем городе.
Более подробная информация .
Отзывы
Отзывы
Оставить отзыв
Загрузка отзывов...
Зарегистрировать проект
Зарегистрировать проект
Напоминаем, что все цены, опубликованные на данном сайте, приведены как справочная информация, не являются публичной офертой, определяемой положениями статьи 437 Гражданского кодекса Российской Федерации, и могут быть изменены в любое время без предупреждения.
Сертифицированные специалисты АВЕОН БЕСПЛАТНО помогут подобрать оборудование под ваш проект, составить спецификацию промышленного компьютера, порекомендуют актуальные замены для снятых с производства компонентов. Позвоните +7 (343) 381-75-75, напишите на ipcsales@aveon.ru или постучитесь в ЧАТ.
Вы можете заказать оборудование для тестирования на вашем предприятии, чтобы оценить характеристики и совместимость с уже установленными устройствами.
Самые ходовые компоненты АСУ ТП всегда на складе в Екатеринбурге и в Москве. Под заказ – 2 недели со склада в Тайване (при наличии у производителя). Самовывоз в Екатеринбурге, Челябинске, Тюмени и Перми. Доставка по России.
Описание
F.A.Q
Как протестировать работу панели Weintek?
Функционал панелей оператора Weintek можно оценить до покупки, виртуально с помощью бесплатного программного обеспечения EasyBuilder в режимах online/offline прямо на вашем компьютере.
На экране ПК появится виртуальная панель оператора, имитирующая реальную панель, где вы можете создать свой проект.
-
В режиме offline симуляции можно просто посмотреть как выглядит дизайн, шрифты, окна.
-
В режиме online можно к ПК подключить контроллер и проверить как работает проект. Будет, как и в случае работы с реальной панелью оператора Weintek, происходить обмен данными между контроллером и виртуальной панелью. Можно нажимать кнопки на эмуляции панели, переключать окна и т.д.
Где применяются панели оператора?
Обычно операторские панели устанавливаются в паре с контроллером как средство управления, отображения и ввода информации (HMI / Человеко-машинный интерфейс). На панели отображается информация, получаемая с контролера.
С помощью сенсорного экрана панели оператор запускает запрограммированные алгоритмы контроллера. Управляющий алгоритм выполняется на стороне контроллера, который контролирует работу различных клапанов, двигателей, пневмоцилиндров и других исполнительных устройств.
