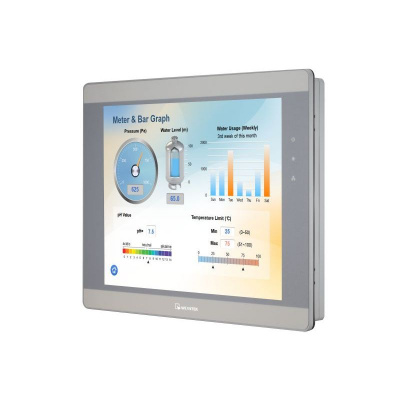

Weintek MT8121XE3 — панель оператора 12.1"
Артикул:
MT8121XE3
Рекомендуем замену на модель cMT2128X
Панель оператора 12.1" / 1024x768 / 16 млн цветов / RS-232 / RS-485 / Ethernet / MPI 187.5K / USB Host / USB Client / Пластиковый корпус — Weintek MT8121XE3
- Процессор 1ГГц / СУПЕР скорость
- Тип матрицы IPS / широкие углы обзора
- 2xCOM / Ethernet / USB host / SD карта
- Удаленный доступ по VNC / FTP / EasyAccess
- Лицензия EasyAccess 2.0 покупается отдельно
- Рамка для панели
- Воспроизведение звука с помощью модуля аудио-оповещения DAO1EM
Подробнее
Цены указаны с НДС
1122.39 USD
Уточните цены и сроки
Нашли дешевле?
Оплата
По счету, банковской картой, наличными.
Заказать | Уточнить информацию
Менеджер расчитает цену и сроки.
Подберет аналог, если продукт снят с производства
Подберет аналог, если продукт снят с производства
Конcультируйтесь +7 (343) 381-75-75, отправляйте спецификации ipcsales@aveon.ru
АВЕОН – дистрибьютор АСУ и IT | Собственное производство защищенных ПК
Техподдержка | Гарантия | Сервис | Доставка по России от 1 дня!
Самовывоз: Екатеринбург, Челябинск, Пермь, Тюмень, Ханты-Мансийск, Сургут
Описание
Дисплей
| Диагональ | 12.1" |
| Разрешение | 1024x768 |
| Тип матрицы | IPS |
| Яркость | 500 кд/м2 |
| Тип подсветки | LED |
| Время жизни подсветки | 30000 ч |
| Контрастность | 1000: 1 |
| Цветность | 16.7 млн цветов |
| Тип сенсора | 4х проводной резистивный |
| Угол обзора | 89 градусов по всем сторонам |
Параметры
| Процессор | Cortex A8 |
| Частота | 1000 МГц |
| ОЗУ | 256 Мб |
| Flash (встроенный) | 256 Мб |
| RTC (часы реального времени) | Есть |
Интерфейсы
| Ethernet | 1 x RJ45 10/100 Base-T |
| Последовательный интерфейс | COM1 (RS-232,RS-485,2W/4W), COM3 (RS-485 2W) |
| USB хост | 1xUSB2.0 |
| USB клиент | USB 2.0 |
| Подключение USB-камеры | есть |
| Слот карт памяти | SD/SDHC |
| Поддержка MQTT | Есть |
| Поддержка Modbus | RTU, ASCII, Master, Slave, TCP/IP |
| Поддержка MPI | 187,5 K |
Конструкция
| Материал корпуса | Пластик |
| Охлаждение | безвентиляторное |
| Крепление | в щит, VESA 75x75 |
| Посадочное отверстие | 305x231 мм |
| Габариты | 322x243x51 мм |
| Разъем питания | 3х контактный с фиксацией |
| Вес (нетто) | 2 кг |
| Комплект поставки: | крепежные элементы, предохранитель, разъем питания, инструкция |
ПО
| ПО для разработки проектов | EasyBuilderPro |
| Максимальное количество экранов в проекте | 1999 |
| Драйвера USB (для загрузки проекта с ПК в панель) | устанавливаются при установке EasyBuilderPro |
| Драйвера для работы с контроллерами | уже установлены в панели |
| Возможность сохранения архивов данных | память панели, флешка, SD карта |
| Способы загрузки проекта в панель | с ПК по USB, с ПК по Ethernet, с флешки, с SD карты |
| Максимальный размер проекта | 64 Мб |
| Объем памяти для сохранения архивов в панели | 64 Мб |
| Возможность создания пользовательских протоколов | Есть |
| Удаленный доступ к панели | FTP(архивы, рецепты, журнал событий), VNC (удаленная работа), EasyAccess (удаленная работа, загрузка проекта) |
| Ftp доступ к памяти панели | Есть |
| Ftp доступ к SD карте и флешке | Есть |
| Операционная система | возможно, она и есть в панели, но к ее функциям невозможно получить доступ. Невозможно запускать никакие пользовательские исполняемые файлы. Программист может пользоваться только теми возможностями, которые предоставляет EasyBuilderPro |
Эксплуатация и хранение
| Рабочая температура | 0...+50°C |
| Потребляемый ток | 1.5А |
| Напряжение питания | 24 ±20% VDC (20-28 V) |
| Сертификаты | CE |
COM-порты панели MT8121XE3
Название разъема:
COM1/COM3[RS-485]Тип:
DB-9 F (Мама)| Pin # | COM1 (RS-485 2W) | COM1 (RS-485 4W) | COM3 (RS-485) |
| 1 | Data-(B) | RX- | |
| 2 | Data+(A) | RX+ | |
| 3 | TX- | ||
| 4 | TX+ | ||
| 5 | GND1 | GND1 | |
| 6 | |||
| 7 | Data-(B) | ||
| 8 | DATA+(A) | ||
| 9 | GND2 |
Название разъема:
Тип:
| Pin # | COM1 (RS-232) |
| 1 | |
| 2 | RXD |
| 3 | TXD |
| 4 | |
| 5 | GND |
| 6 | |
| 7 | RTS |
| 8 | CTS |
| 9 |
Характеристики
| Конструктивное исполнение | |
| Вид монтажа | VESA 75x75, Монтаж в панель |
| Дисплей | |
| Контрастность номинальная | 1000…1 |
| Макс. разрешение | 1024x768 точек |
| Номинальная яркость, кд/кв.м | 500.00 |
| Диагональ дисплея, " | 12.10 |
| Тип экрана | LCD IPS |
| Сенсорный экран | |
| Тип сенсорного экрана | Резистивный |
| Процессор | |
| Макс. частота процессора, ГГц | 1.00 |
| Оперативная память | |
| Установленный объем оперативной памяти, Гб | 0.25 |
| Встроенная память | |
| Объем Flash-памяти, Мбайт | 256 |
| Устройства хранения данных | |
| SD-слоты | 1 |
| Сетевые интерфейсы | |
| Порты Ethernet 10/100 Mbit/s | 1 |
| Интерфейсы ввода-вывода | |
| Всего COM-портов | 2 |
| COM-портов RS-485 | 1 |
| COM-портов RS-232/485 | 1 |
| Порты USB всего | 2 |
| Порты USB v2.0 | 2 |
| Программное обеспечение | |
| Установленная операционная система | Специальная |
| Питание | |
| Мин. входное напряжение DC, В | 24 |
| Макс. входное напряжение DC, В | 24 |
| Условия эксплуатации | |
| Температура эксплуатации | 0…+50°С |
| Мин. температура эксплуатации, °C | 0 |
| Макс. температура эксплуатации, °C | 50 |
| Габариты | |
| Вес в упаковке (брутто), кг | 0.89 |
| Глубина, мм | 41.00 |
| Высота, мм | 243.00 |
| Ширина, мм | 317.00 |
| Стандарты и сертификаты | |
| Электромагнитные помехи (EMI) | EN 55022, EN 61000-3-2, EN 61000-3-3 |
| Производство | |
| Производитель | Weintek |
Оплата и доставка
Условия оплаты
- Оплата заказов с сайта по безналичному расчету осуществляется по счету-оферте, который действителен в день его создания. В случае оплаты в последующие дни, стоимость заказа может быть пересчитана на дату оплаты по текущему курсу USD как ЦБ+2% по решению поставщика. При оплате по безналичному расчету с физических лиц может сниматься комиссия банка от 1%.
- Можно оплатить заказ наличными в офисе АВЕОН или при доставке курьером до двери.
- После оплаты выдается кассовый чек.
Условия доставки
- Доставка во все регионы России транспортными компаниями до терминала ТК в городе доставки, либо до двери заказчика.
- Срок доставки и стоимость определяются тарифами компаний-грузоперевозчиков.
- Также вы можете самостоятельно забрать товары из пунктов самовывоза в вашем городе.
Более подробная информация .
Отзывы
Отзывы
Оставить отзыв
Загрузка отзывов...
Зарегистрировать проект
Зарегистрировать проект
Напоминаем, что все цены, опубликованные на данном сайте, приведены как справочная информация, не являются публичной офертой, определяемой положениями статьи 437 Гражданского кодекса Российской Федерации, и могут быть изменены в любое время без предупреждения.
Сертифицированные специалисты АВЕОН БЕСПЛАТНО помогут подобрать оборудование под ваш проект, составить спецификацию промышленного компьютера, порекомендуют актуальные замены для снятых с производства компонентов. Позвоните +7 (343) 381-75-75, напишите на ipcsales@aveon.ru или постучитесь в ЧАТ.
Вы можете заказать оборудование для тестирования на вашем предприятии, чтобы оценить характеристики и совместимость с уже установленными устройствами.
Самые ходовые компоненты АСУ ТП всегда на складе в Екатеринбурге и в Москве. Под заказ – 2 недели со склада в Тайване (при наличии у производителя). Самовывоз в Екатеринбурге, Челябинске, Тюмени и Перми. Доставка по России.
Описание
Описание
F.A.Q
Посоветуйте панель оператора с подключением по протоколу Modbus TCP?
Операторские панели от Weintek поддерживают Modbus TCP.
Как протестировать работу панели Weintek?
Функционал панелей оператора Weintek можно оценить до покупки, виртуально с помощью бесплатного программного обеспечения EasyBuilder в режимах online/offline прямо на вашем компьютере.
На экране ПК появится виртуальная панель оператора, имитирующая реальную панель, где вы можете создать свой проект.
-
В режиме offline симуляции можно просто посмотреть как выглядит дизайн, шрифты, окна.
-
В режиме online можно к ПК подключить контроллер и проверить как работает проект. Будет, как и в случае работы с реальной панелью оператора Weintek, происходить обмен данными между контроллером и виртуальной панелью. Можно нажимать кнопки на эмуляции панели, переключать окна и т.д.
Где применяются панели оператора?
Обычно операторские панели устанавливаются в паре с контроллером как средство управления, отображения и ввода информации (HMI / Человеко-машинный интерфейс). На панели отображается информация, получаемая с контролера.
С помощью сенсорного экрана панели оператор запускает запрограммированные алгоритмы контроллера. Управляющий алгоритм выполняется на стороне контроллера, который контролирует работу различных клапанов, двигателей, пневмоцилиндров и других исполнительных устройств.
