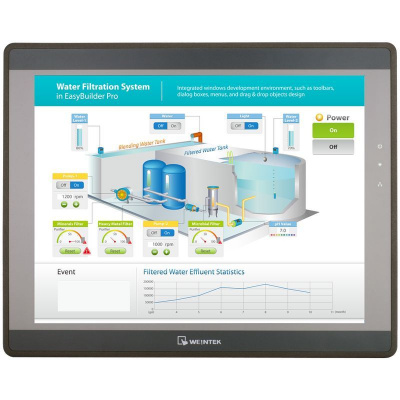

Weintek MT8150XE — панель оператора 15"
Снято. Подберем аналог
Артикул:
MT8150XE
Рекомендуем замену на модель cMT2158X
Панель оператора 15" / 1024x768 / 16 млн цветов / RS-232 / RS-485 / Ethernet / MPI 187.5K / USB Host / USB Client / Алюминиевый корпус — Weintek MT8150XE
- Процессор 1ГГц / СУПЕР скорость
- Литой алюминиевый корпус
- 2xCOM / Ethernet / USB host / SD карта
- Удаленный доступ по VNC / FTP / EasyAccess
- Лицензия EasyAccess 2.0 покупается отдельно
- Поддержка MQTT
- Воспроизведение звука с помощью модуля аудио-оповещения DAO1EM
Подробнее
Цены указаны с НДС
1637 USD
Заказать | Уточнить информацию
Менеджер расчитает цену и сроки.
Подберет аналог, если продукт снят с производства
Подберет аналог, если продукт снят с производства
Конcультируйтесь +7 (343) 381-75-75, отправляйте спецификации ipcsales@aveon.ru
АВЕОН – дистрибьютор АСУ и IT | Собственное производство защищенных ПК
Техподдержка | Гарантия | Сервис | Доставка по России от 1 дня!
Самовывоз: Екатеринбург, Челябинск, Пермь, Тюмень, Ханты-Мансийск, Сургут
Описание
Панели оператора Weintek MT8150XE – современное сенсорное оборудование для промышленных систем автоматизации, обладающее собственной бесплатной средой разработки проектов под названием EasyBuilder. Устройство поддерживает векторную графику и большинство типов растровых файлов. Функционал панели может быть расширен с помощью макросов.
Особенности панели MT8150XE:
- Оснащена сенсорным экраном размером в 15 дюймов и разрешением 1024х768 точек;
- Загрузка проектов возможна с флеш-накопителя или ПК через USB-порт, по сети Ethernet;
- Прочный корпус защищает систему от внешних воздействий (класс защиты IP-65 по передней панели);
- Встроенный 32-битный процессор на 1 ГГц обеспечивает достаточную производительность и скорость для решения производственных задач;
- Удаленный доступ по VNC, FTP, EasyAccess;
- Панель MT8150XE имеет два порта RS-232/485, слот под SD-карту.
Графические панели Weintek MT8150XE имеют небольшие габариты и доступную цену. Входное напряжение – 24 В. Устройства могут эксплуатироваться при температуре от 0 до +50С в условиях промышленной среды, благодаря специальному покрытию корпуса.
Узнать подробности о модели и сделать заказ в магазине «Авеон» можно по телефону +7 (343) 381-75-75 или через специальную форму на сайте.
Дисплей
| Диагональ | 15" |
| Разрешение | 1024x768 |
| Яркость | 400 кд/м2 |
| Тип подсветки | LED |
| Время жизни подсветки | 50000 ч |
| Контрастность | 700: 1 |
| Цветность | 16.2 млн цветов |
|
|
4х проводной резистивный |
Параметры
| Процессор | 32 bits RISC Cortex A8 |
| Частота | 1000 МГц |
| ОЗУ | 256 Мб |
| Flash (встроенный) | 256 Мб |
| RTC (часы реального времени) | Есть |
Интерфейсы
| Ethernet | 1 x RJ45 10/100 Base-T |
| Последовательный интерфейс | COM1 (RS-232,RS-485,2W/4W), COM3 (RS-485 2W) |
| USB хост | 1xUSB2.0 |
| USB клиент | USB 2.0 |
| Подключение USB-камеры | есть |
| Слот карт памяти | SD/SDHC |
| Поддержка MQTT | Есть |
| Поддержка Modbus | RTU, ASCII, Master, Slave, TCP/IP |
| Поддержка MPI | 187,5 K |
Конструкция
| Материал корпуса | Алюминий |
| Охлаждение | безвентиляторное |
| Крепление | в щит, VESA 75x75 |
| Посадочное отверстие | 352x279 мм |
| Габариты | 366x293x57 мм |
| Разъем питания | 3х контактный с фиксацией |
| Вес (нетто) | 2.75 кг |
| Комплект поставки: | крепежные элементы, предохранитель, разъем питания, инструкция |
ПО
| ПО для разработки проектов | EasyBuilderPro |
| Максимальное количество экранов в проекте | 1999 |
| Драйвера USB (для загрузки проекта с ПК в панель) | устанавливаются при установке EasyBuilderPro |
| Драйвера для работы с контроллерами | уже установлены в панели |
| Возможность сохранения архивов данных | память панели, флешка, SD карта |
| Способы загрузки проекта в панель | с ПК по USB, с ПК по Ethernet, с флешки, с SD карты |
| Максимальный размер проекта | 64 Мб |
| Объем памяти для сохранения архивов в панели | 64 Мб |
| Возможность создания пользовательских протоколов | Есть |
| Удаленный доступ к панели |
FTP(архивы, рецепты, журнал событий), VNC (удаленная работа), EasyAccess (удаленная работа, загрузка проекта) |
| Ftp доступ к памяти панели | Есть |
| Ftp доступ к SD карте и флешке | Есть |
| Операционная система | возможно, она и есть в панели, но к ее функциям невозможно получить доступ. Невозможно запускать никакие пользовательские исполняемые файлы. Программист может пользоваться только теми возможностями, которые предоставляет EasyBuilderPro |
Эксплуатация и хранение
| Рабочая температура | 0...+50°C |
| Потребляемый ток | 1.0А |
| Напряжение питания | 24 ±20% VDC (20-28 V) |
| Сертификаты | CE / ATEX зона 2/22 категория 3 |
COM-порты панели MT8150XE
Название разъема:
Тип:
| Pin # | COM1 (RS-232) |
| 1 | |
| 2 | RXD |
| 3 | TXD |
| 4 | |
| 5 | GND |
| 6 | |
| 7 | RTS |
| 8 | CTS |
| 9 |
Название разъема:
Тип:
| Pin # | COM1 (RS-485 2W) | COM1 (RS-485 4W) | COM3 (RS-485) |
| 1 | Data-(B) | RX- | |
| 2 | Data+(A) | RX+ | |
| 3 | TX- | ||
| 4 | TX+ | ||
| 5 | GND1 | GND1 | |
| 6 | |||
| 7 | Data-(B) | ||
| 8 | DATA+(A) | ||
| 9 | GND2 |
Характеристики
| Дисплей | |
| Контрастность номинальная | 700…1 |
| Макс. разрешение | 1024x768 точек |
| Номинальная яркость, кд/кв.м | 400.00 |
| Диагональ дисплея, " | 15.00 |
| Тип экрана | LCD TFT |
| Сенсорный экран | |
| Тип сенсорного экрана | Резистивный |
| Процессор | |
| Макс. частота процессора, ГГц | 1.00 |
| Оперативная память | |
| Установленный объем оперативной памяти, Гб | 0.25 |
| Встроенная память | |
| Объем Flash-памяти, Мбайт | 256 |
| Устройства хранения данных | |
| SD-слоты | 1 |
| Сетевые интерфейсы | |
| Порты Ethernet 10/100 Mbit/s | 1 |
| Интерфейсы ввода-вывода | |
| Всего COM-портов | 2 |
| COM-портов RS-485 | 1 |
| COM-портов RS-232/485 | 1 |
| Порты USB всего | 2 |
| Порты USB v2.0 | 2 |
| Программное обеспечение | |
| Установленная операционная система | Специальная |
| Питание | |
| Мин. входное напряжение DC, В | 24 |
| Макс. входное напряжение DC, В | 24 |
| Условия эксплуатации | |
| Температура эксплуатации | 0…+50°С |
| Мин. температура эксплуатации, °C | 0 |
| Макс. температура эксплуатации, °C | 50 |
| Габариты | |
| Вес без упаковки (нетто), кг | 3.4 |
| Вес в упаковке (брутто), кг | 3.4 |
| Глубина, мм | 57.00 |
| Высота, мм | 293.00 |
| Ширина, мм | 366.00 |
| Стандарты и сертификаты | |
| Электромагнитные помехи (EMI) | EN 55022, EN 61000-3-2, EN 61000-3-3 |
| Производитель | |
| Производитель | Weintek |
Оплата и доставка
Условия оплаты
- Оплата заказов с сайта по безналичному расчету осуществляется по счету-оферте, который действителен в день его создания. В случае оплаты в последующие дни, стоимость заказа может быть пересчитана на дату оплаты по текущему курсу USD как ЦБ+2% по решению поставщика. При оплате по безналичному расчету с физических лиц может сниматься комиссия банка от 1%.
- Можно оплатить заказ наличными в офисе АВЕОН или при доставке курьером до двери.
- После оплаты выдается кассовый чек.
Условия доставки
- Доставка во все регионы России транспортными компаниями до терминала ТК в городе доставки, либо до двери заказчика.
- Срок доставки и стоимость определяются тарифами компаний-грузоперевозчиков.
- Также вы можете самостоятельно забрать товары из пунктов самовывоза в вашем городе.
Более подробная информация .
Отзывы
Отзывы
Оставить отзыв
Загрузка отзывов...
Зарегистрировать проект
Зарегистрировать проект
Напоминаем, что все цены, опубликованные на данном сайте, приведены как справочная информация, не являются публичной офертой, определяемой положениями статьи 437 Гражданского кодекса Российской Федерации, и могут быть изменены в любое время без предупреждения.
Сертифицированные специалисты БЕСПЛАТНО помогут подобрать оборудование под ваш проект, составить спецификацию промышленного компьютера, порекомендуют актуальные замены для снятых с производства компонентов. Позвоните +7 (343) 381-75-75, напишите на ipcsales@aveon.ru или постучитесь в ЧАТ.
Вы можете заказать оборудование для тестирования на вашем предприятии, чтобы оценить характеристики и совместимость с уже установленными устройствами.
Самые ходовые компоненты АСУ ТП всегда на складе в Екатеринбурге и в Москве. Под заказ – 2 недели со склада в Тайване (при наличии у производителя). Самовывоз в Екатеринбурге, Челябинске, Тюмени и Перми. Доставка по России.
Описание
Описание
F.A.Q
Как протестировать работу панели Weintek?
Функционал панелей оператора Weintek можно оценить до покупки, виртуально с помощью бесплатного программного обеспечения EasyBuilder в режимах online/offline прямо на вашем компьютере.
На экране ПК появится виртуальная панель оператора, имитирующая реальную панель, где вы можете создать свой проект.
-
В режиме offline симуляции можно просто посмотреть как выглядит дизайн, шрифты, окна.
-
В режиме online можно к ПК подключить контроллер и проверить как работает проект. Будет, как и в случае работы с реальной панелью оператора Weintek, происходить обмен данными между контроллером и виртуальной панелью. Можно нажимать кнопки на эмуляции панели, переключать окна и т.д.
Где применяются панели оператора?
Обычно операторские панели устанавливаются в паре с контроллером как средство управления, отображения и ввода информации (HMI / Человеко-машинный интерфейс). На панели отображается информация, получаемая с контролера.
С помощью сенсорного экрана панели оператор запускает запрограммированные алгоритмы контроллера. Управляющий алгоритм выполняется на стороне контроллера, который контролирует работу различных клапанов, двигателей, пневмоцилиндров и других исполнительных устройств.
