-----MOXA NE-4110S

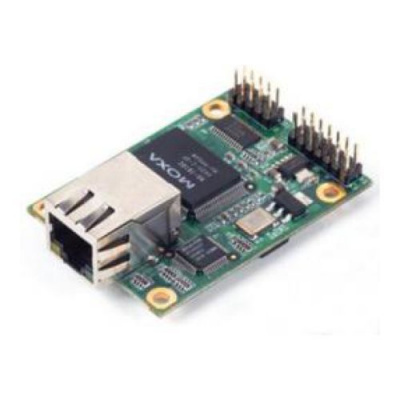

MOXA NE-4110S — модуль преобразования RS-232 в Ethernet

Хит

Артикул: NE-4110S

Встраиваемый модуль для преобразования RS-232 в Ethernet с сетевым разъемом RJ45 — MOXA NE-4110S

Подробнее

Цены указаны с НДС

8 667 руб.

86.48

USD

92,53 USD

Доступно к заказу

Нашли дешевле?

Оплата

По счету, банковской картой, наличными и QR. Подробнее

- +

В корзину

Купить в 1 клик

Конcультируйтесь +7 (343) 381-75-75, отправляйте спецификации ipcsales@aveon.ru

АВЕОН – дистрибьютор АСУ и IT | Собственное производство защищенных ПК
Техподдержка | Гарантия | Сервис | Доставка по России от 1 дня!
Самовывоз: Екатеринбург, Челябинск, Пермь, Тюмень, Ханты-Мансийск, Сургут

Описание

Характеристики

Конструктивное исполнение

Конструктив корпусаБез корпуса
Вид монтажаВстраиваемый

Интерфейсы ввода-вывода

Общее количество COM-портов1
Портов RS-2321
Максимальная скорость COM-портов RS-232230400 Бит/с

Сетевые интерфейсы

Количество Ethernet портов1
Портов 10/100 Megabit/s1
Разъем порта 10/100 Megabit/s1xRJ-45

Сетевые протоколы

ПротоколыSMTP, SNMPv1/v2c/v3, HTTP, Telnet, ICMP, TCP, UDP, DHCP, ARP
Версия протокола IPIPv4

Дискретный ввод

Всего каналов дискретного ввода4

Дискретный вывод

Всего каналов дискретного вывода4

Индикаторы и органы управления

Установка режимов работыВ сети через Telnet, Через консольный порт, Web-интерфейс

Разъемы и кабели

РазъемыКонсольный порт RS-232 (4-pin)

Требования по питанию

Входное напряжение питания. Постоянный ток5 ... 5 В
Ток потребления290 мА

Программное обеспечение

Совместимость с операционными системамиLinux kernel 2.6, Windows CE 5.0, Windows CE 6.0, Windows Server 2003, Windows Server 2008, Windows XP, Windows XP Embedded, Windows 7, Windows 8, Linux kernel 2.4, Linux kernel 3.x, Windows 95, Windows 98, Windows ME, Windows NT, Windows 2000, Windows Vista, Windows 8.1, Unix, Open Server, UnixWare 7, QNX 4.25, QNX 6, Solaris 10, FreeBSD, AIX 5.x, HP-UX 11i, Mac OS X

Условия эксплуатации

Рабочая температура0 ... 55 °С
Допустимая влажность эксплуатации5 ... 95 %
Время наработки на отказ290276 ч

Условия хранения

Температура хранения-40 ... 60 °С

Габариты

Ширина40 мм
Глубина57 мм

Стандарты и сертификаты

СертификатыCE, FCC
Электромагнитная совместимость (EMS)EN 55024, EN 61000-4-2, EN 61000-4-3, EN 61000-4-4, EN 61000-4-5, EN 61000-4-6, EN 61000-4-8, EN 61000-4-11
Электромагнитные помехи (EMI)FCC Part 15 Subpart B Class A, EN 55022 Class B

Производство

ПроизводительMOXA
СерияСерия MOXA Ne-4100

Документация

Спецификация MOXA NE-4110S

NE-4100_Datasheet

Руководство пользователя NE-4100

Настройка консольного режима NE-4100

Быстрый старт NE-4100

Зарегистрировать проект

Зарегистрируйте проект, чтобы купить по специальной цене.

АВЕОН напрямую сотрудничает с производителями, поэтому вы можете зафиксировать проект за вашей организацией или за конечным заказчиком, получить скидку, запросить увеличение гарантийного срока.

Напоминаем, что все цены, опубликованные на данном сайте, приведены как справочная информация, не являются публичной офертой, определяемой положениями статьи 437 Гражданского кодекса Российской Федерации, и могут быть изменены в любое время без предупреждения.

Сертифицированные специалисты БЕСПЛАТНО помогут подобрать оборудование под ваш проект, составить спецификацию промышленного компьютера, порекомендуют актуальные замены для снятых с производства компонентов. Позвоните +7 (343) 381-75-75, напишите на ipcsales@aveon.ru или постучитесь в ЧАТ.

Вы можете заказать оборудование для тестирования на вашем предприятии, чтобы оценить характеристики и совместимость с уже установленными устройствами.

Самые ходовые компоненты АСУ ТП всегда на складе в Екатеринбурге и в Москве. Под заказ – 2 недели со склада в Тайване (при наличии у производителя). Самовывоз в Екатеринбурге, Челябинске, Тюмени и Перми. Доставка по России.

Условия оплаты

Оплата заказов с сайта по безналичному расчету осуществляется по счету-оферте, который действителен в день его создания. В случае оплаты в последующие дни, стоимость заказа может быть пересчитана на дату оплаты по текущему курсу USD как ЦБ+2% по решению поставщика. При оплате по безналичному расчету с физических лиц может сниматься комиссия банка от 1%.
Можно оплатить заказ наличными в офисе АВЕОН или при доставке курьером до двери.
После оплаты выдается кассовый чек.

Условия доставки

Доставка во все регионы России транспортными компаниями до терминала ТК в городе доставки, либо до двери заказчика.
Срок доставки и стоимость определяются тарифами компаний-грузоперевозчиков.
Также вы можете самостоятельно забрать товары из пунктов самовывоза в вашем городе.

Более подробная информация здесь.

Где может применяться MOXA NE-4100T? Необходимы конкретные примеры.▼

Если вы имеете ввиду, для каких целей может применяться конвертер MOXA NE-4100T, то можно использовать для передачи данных с последовательных устройств (девайсы с COM-портом) на промышленном компьютере.

Если вы имеете ввиду тип устройств, то обычные ПК.

Вы можете почитать о примерах вот здесь https://habr.com/ru/post/478642/.

Преобразователи MOXA серии NPort и MOXA серии NE, по сути своей, идентичные устройства и применяются для общей задачи – для подключения любых устройств с последовательным интерфейсом в сети Ethernet (в нашем конкретном случае – ПК). Но модели имеют разное исполнение: обычные модули / встраиваемые бескорпусные модули.

В качестве примера приведу кейс, когда к промышленному компьютеру нужно подключить сканер штрихкодов, и у него есть только интерфейс RS-232. Используя MOXA NE-4100, можно решить эту задачу.

Что такое интерфейс RS-232?▼

RS-232 – это интерфейс передачи информации между двумя устройствами на расстояние до 15 м.

Используется для подключения к вычислительным машинам самого разного оборудования, нетребовательного к скорости обмена.

В офисной технике практически вытеснен интерфейсом USB. Зато активно используется в проме для подключения периферии и устройств, расположенных достаточно далеко от компьютера, и даже работающих в сложных условиях внешней среды. Также этот стандарт используется для взаимодействия микроконтроллеров различных архитектур, имеющих интерфейс UART, с другими цифровыми устройствами и периферией.

Расстояние 15 м
Скорость передачи данных до 115200 бит/с
Тип точка-точка (master-slave)
Можно подключить только одно устройство
Протокол интерфейса предполагает синхронный и асинхронный режим передачи данных
Аппаратный и программный метода управления обменом данных

Для организации RS232 используются разъемы DB9M и DB25M:

Рисунок1

Распайка и схема подключения COM порта RS232:




	Аппаратный контроль	Программный контроль
Скорость передачи	Любая скорость	Низкая скорость
Скорость реакции	Быстрая	Медленная
Поддержка интерфейса	RS-232/422	RS-232/422/485
Символ начала передачи данных	Любой	Только XON/XOFF
Потеря данных	Нет	Возможно
Использование контактов	Полное	Упрощенное
