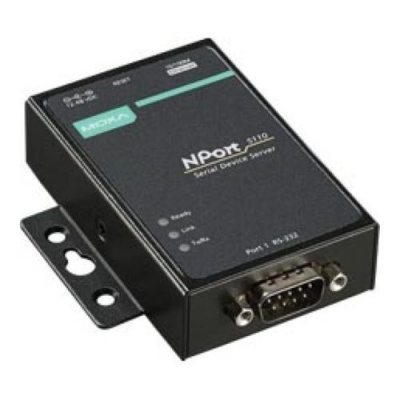

MOXA NPort 5150 — преобразователь Ethernet
Хит
Артикул:
NPort 5150
1-портовый сервер RS-232/422/485 в Ethernet — MOXA NPort 5150
Подробнее
Цены указаны с НДС
21 429 руб.
214.22
USD
229,22 USD
-
+
В корзину
Купить в 1 клик
Конcультируйтесь +7 (343) 381-75-75, отправляйте спецификации ipcsales@aveon.ru
АВЕОН – дистрибьютор АСУ и IT | Собственное производство защищенных ПК
Техподдержка | Гарантия | Сервис | Доставка по России от 1 дня!
Самовывоз: Екатеринбург, Челябинск, Пермь, Тюмень, Ханты-Мансийск, Сургут
Описание
Асинхронный сервер MOXA Nport-5150 RU служит для двухстороннего преобразования интерфейса RS-232/422/485 в Ethernet и находит свое применение там, где нужно управлять различными устройствами с последовательным интерфейсом. Пример использования – опрос счетчиков учета потребления электроэнергии с последующей передачей данных в существующую сеть Ethernet в рамках автоматической системы диспетчеризации.
Сервер MOXA-5150 может служить как для создания физического COM-порта на компьютере, где такой функционал отсутствует, так и для построения Ethernet сетей для работы с устройствами с последовательным интерфейсом.
Преобразователь имеет 1 порт RS-232/422/485 и 1 порт Ethernet, светодиодную индикацию режимов работы. Поддерживается всеми популярными операционными системами.
Особенности устройства MOXA-5150:
- поддержка большинства современных ОС;
- большой выбор функций управления;
- мониторинг состояния системы посредством Windows NPort Administrator;
- защита от импульсных помех, перенапряжения;
- наличие универсального СОМ-порта, поддерживающего все три стандарта последовательной передачи информации;
- максимальная скорость и пропускная способность линии, благодаря связи по протоколу UPD;
- стальной корпус с классом защиты IP30 – ударопрочный, виброустойчивый.
В комплекте с устройством MOXA-5150 идет фирменная утилита, поэтому проблем с установкой и запуском устройства в работу не возникнет. Монтаж на стену, либо на DIN-рейку.
У нас можно купить серверы MOXA-5150, используемые для сбора данных на разных расстояниях в зависимости от модели. Заказ оформляется на сайте или по указанному в контактах телефону.
Скачать драйвер (Driver):
Версия 1.22 от 28.10.2016..........Administration Suite
Версия 3.5 от 20.03.2012............NPT Fixed TTY для Unix
Версия 1.18 от 20.03.2012..........Real TTY для Linux
Версия 1.6 от 15.11.2012............Windows CE Driver Manager
Версия 1.19 от 29.07.2016..........Windows Driver Manager (WHQL certified)
Версия 1.14 от 5.04.2012............WinXP Embedded Driver
Руководство пользователя и мануалы по настройке MOXA 5150 смотртие на закладке «Документация».
КРУПНЫМ ПЛАНОМ:
- Ethernet сервер последовательных интерфейсов 1xRS-232/422/485, с адаптером питания
- Фронтальная панель: индикаторы READY, TX/RX, LNK/ACT. Металлический корпус монтаж на стене
- Разъем порта 10/100 Mbit/s RJ-45, кнопка сброса к заводским настройкам, разъём питания
- Наклейка на изделии: тип, модель, IP-адрес по умолчанию, заводской номер, MAC адрес, версия
- Подключение комплектного блока питания к серверу интерфейсов
- Комплектация включает диск с ПО и блок питания
- Инструкция по установке
- Руководство пользователя
- Расположение оборудования внутри упаковки
- Упаковка общий вид
Характеристики
Конструктивное исполнение
Интерфейсы ввода-вывода
Сетевые интерфейсы
Сетевые протоколы
Охлаждение
Индикаторы и органы управления
Разъемы и кабели
Требования по питанию
Программное обеспечение
Условия эксплуатации
Условия хранения
Габариты
Стандарты и сертификаты
Производство
Интерфейсы ввода-вывода
Сетевые интерфейсы
Сетевые протоколы
Охлаждение
Индикаторы и органы управления
Разъемы и кабели
Требования по питанию
Программное обеспечение
Условия эксплуатации
Условия хранения
Габариты
Стандарты и сертификаты
Производство
Документация
Зарегистрировать проект
Напоминаем, что все цены, опубликованные на данном сайте, приведены как справочная информация, не являются публичной офертой, определяемой положениями статьи 437 Гражданского кодекса Российской Федерации, и могут быть изменены в любое время без предупреждения.
Сертифицированные специалисты БЕСПЛАТНО помогут подобрать оборудование под ваш проект, составить спецификацию промышленного компьютера, порекомендуют актуальные замены для снятых с производства компонентов. Позвоните +7 (343) 381-75-75, напишите на ipcsales@aveon.ru или постучитесь в ЧАТ.
Вы можете заказать оборудование для тестирования на вашем предприятии, чтобы оценить характеристики и совместимость с уже установленными устройствами.
Самые ходовые компоненты АСУ ТП всегда на складе в Екатеринбурге и в Москве. Под заказ – 2 недели со склада в Тайване (при наличии у производителя). Самовывоз в Екатеринбурге, Челябинске, Тюмени и Перми. Доставка по России.
Условия оплаты
- Оплата заказов с сайта по безналичному расчету осуществляется по счету-оферте, который действителен в день его создания. В случае оплаты в последующие дни, стоимость заказа может быть пересчитана на дату оплаты по текущему курсу USD как ЦБ+2% по решению поставщика. При оплате по безналичному расчету с физических лиц может сниматься комиссия банка от 1%.
- Можно оплатить заказ наличными в офисе АВЕОН или при доставке курьером до двери.
- После оплаты выдается кассовый чек.
Условия доставки
- Доставка во все регионы России транспортными компаниями до терминала ТК в городе доставки, либо до двери заказчика.
- Срок доставки и стоимость определяются тарифами компаний-грузоперевозчиков.
- Также вы можете самостоятельно забрать товары из пунктов самовывоза в вашем городе.
Более подробная информация .
Какой кабель нужно использовать для подключения преобразователя NPort?▼
Для подключения преобразователя MOXA серии NPort к сетевому концентратору или коммутатору необходимо использовать стандартный «прямой» Ethernet-кабель.
Для подключения NPort напрямую к вашему компьютеру через Ethernet-порт необходимо использовать «перекрёстный» Ethernet-кабель.
Какой пароль у оборудования MOXA?▼
Стандартный пароль для оборудования: moxa (для старых версий может быть пустым). Для входа на веб-интерфейс по умолчанию логин: admin, пароль: moxa.
Для сброса пароля и возврата заводских настроек необходимо нажать и удерживать 5 секунд кнопку Reset.
Сбросить пароль без возврата к заводским настройкам нельзя.
Что сделать чтобы информация об оборудовании была видна в MXview?▼
Чтобы информация об оборудовании отображалась в MXview необходимо включить SNMP на устройстве.
Может ли MOXA TCF-142-S-SC преобразовать 2 сигнала (RS-485 и RS-232) в оптику? И, с другой стороны, принять и разделить сигнал по разным типам RS?▼
Нет, так сделать нельзя, потому как выбирается один интерфейс для работы.
Если нужно передать именно и RS-232 и RS-485 через один оптический канал, то можно использовать, например, асинхронный сервер MOXA серии NPort.
Обязательно ли ПК и сервер интерфейсов MOXA NPort должны находиться в одной подсети?▼
Да.
Сервер последовательных интерфейсов MOXA серии NPort и управляющий компьютер должны находится в одной подсети.
Что такое интерфейс RS-232?▼
RS-232 – это интерфейс передачи информации между двумя устройствами на расстояние до 15 м.
Используется для подключения к вычислительным машинам самого разного оборудования, нетребовательного к скорости обмена.
В офисной технике практически вытеснен интерфейсом USB. Зато активно используется в проме для подключения периферии и устройств, расположенных достаточно далеко от компьютера, и даже работающих в сложных условиях внешней среды. Также этот стандарт используется для взаимодействия микроконтроллеров различных архитектур, имеющих интерфейс UART, с другими цифровыми устройствами и периферией.
- Расстояние 15 м
- Скорость передачи данных до 115200 бит/с
- Тип точка-точка (master-slave)
- Можно подключить только одно устройство
- Протокол интерфейса предполагает синхронный и асинхронный режим передачи данных
- Аппаратный и программный метода управления обменом данных
Для организации RS232 используются разъемы DB9M и DB25M:
Распайка и схема подключения COM порта RS232:
| Аппаратный контроль | Программный контроль | |
| Скорость передачи | Любая скорость | Низкая скорость |
| Скорость реакции | Быстрая | Медленная |
| Поддержка интерфейса | RS-232/422 | RS-232/422/485 |
| Символ начала передачи данных | Любой | Только XON/XOFF |
| Потеря данных | Нет | Возможно |
| Использование контактов | Полное | Упрощенное |
Устройства с RS232, RS422, RS485 в ассортименте АВЕОН:
Конвертеры интерфейсов
Серверы последовательных интерфейсов
Медиаконвертеры
Мультипортовые платы
Шлюзы протоколов
Беспроводное оборудование
Модули удаленного ввода-вывода
Что такое интерфейс RS-422?▼
Интерфейс RS-422 обеспечивает дифференциальную однонаправленную передачу данных по линиям с возможностью соединения «точка–точка» или «master – много slave».
Это еще один интерфейс, который до сих пор достаточно часто применяется в промышленности. RS422 похож на RS-232, но в отличие от последнего использует дифференциальный сигнал для одномоментной отправки и приемки сообщений по разным линиям.
- Повышенная стойкость к помехам.
- Большая дистанция передачи данных – до 1200 метров.
- Скорость передачи данных зависит от расстояния: если соединение между компонентов всего 10 метров, то она может достигать 10 Мбит/с. А при максимальных 1200 метров – всего лишь 10 кбит/с.
- Поддержка топологии «точка–точка».
- Нужен согласующий резистор
В настоящее время стандарт может указываться как EIA-422 – равнозначное написание с первоначальным.
Устройства с RS232, RS422, RS485 в ассортименте АВЕОН:
Конвертеры интерфейсов
Серверы последовательных интерфейсов
Медиаконвертеры
Мультипортовые платы
Шлюзы протоколов
Беспроводное оборудование
Модули удаленного ввода-вывода
Что такое интерфейс RS-485?▼
RS-485 (англ. Recommended Standard 485, еще встречается написание EIA-485) – это стандарт физического уровня для асинхронного интерфейса.
Это наиболее популярный интерфейс для промышленных сетей, широко используется множеством устройств в АСУ ТП. Как правило в качестве разъема для организации RS485 также используется разъем DB9 или клеммная колодка. Распайку RS-485 нужно изучать в документации к каждому конкретному устройству.
- Расстояние до 1200 метров.
- Бывают 2- и 4-сигнальных провода.
- Скорость передачи данных обычно до 115200 бит/с (по стандарту до 10 Мбит/с на 15 м).
- Тип «точка–точка» или «точка – много точек».
- Можно подключить до 256 устройств.
- Нужен согласующий резистор.
Работа RS485 в режиме полудуплекс (используются 2 контакта)
Работа RS485 в режиме полный дуплекс (используются 4 контакта)
Устройства с RS232, RS422, RS485 в ассортименте АВЕОН:
Конвертеры интерфейсов
Серверы последовательных интерфейсов
Медиаконвертеры
Мультипортовые платы
Шлюзы протоколов
Беспроводное оборудование
Модули удаленного ввода-вывода
Чем отличаются интерфейсы RS-232/422/485?▼
| Режим передачи | Полнодуплексный | Полнодуплексный |
Полудуплексный (2 провода), |
| Дистанция/скорость | 15M"@9600 бит/с | 1.2KM"@9600 бит/с | 1.2KM"@9600 бит/с |
| Контакты |
TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND |
TxA, TxB, RxA, RxB, GND | DataA, DataB, GND |
| Топология | Точка-точка | Точка-точка | Многоточечная |
| Управление | Есть аппаратное и программное управление |
Только программное |
Только программное |
| Исправление ошибок | Легко | Тяжело | Тяжело |
Устройства с RS232, RS422, RS485 в ассортименте АВЕОН:
Конвертеры интерфейсов
Серверы последовательных интерфейсов
Медиаконвертеры
Мультипортовые платы
Шлюзы протоколов
Беспроводное оборудование
Модули удаленного ввода-вывода
