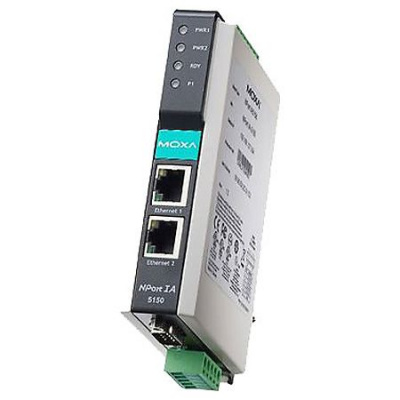

MOXA NPort IA-5150 — преобразователь Ethernet
Хит
Артикул:
NPort IA-5150
1-портовый сервер RS-232/422/485 в Ethernet / с каскадированием (2 x Ethernet / 1 IP-адрес) — MOXA NPort IA-5150
Подробнее
Цены указаны с НДС
26 036 ₽/шт
330.44 USD
Уточните возможность поставки
Нашли дешевле?
Оплата
По счету, банковской картой, наличными.
-
+
В корзину
Купить в 1 клик
Конcультируйтесь +7 (343) 381-75-75, отправляйте спецификации ipcsales@aveon.ru
АВЕОН – дистрибьютор АСУ и IT | Собственное производство защищенных ПК
Техподдержка | Гарантия | Сервис | Доставка по России от 1 дня!
Самовывоз: Екатеринбург, Челябинск, Пермь, Тюмень, Ханты-Мансийск, Сургут
Описание
Специалисты АВЕОН рекомендуют...
Антон Озорнин, руководитель департамента продаж АВЕОН:
Несмотря на очевидный прогресс во внедрении высокоскоростных и беспроводных технологий огромное количество устройств с последовательным интерфейсом передачи данных массово применяются в проектах как промышленной, так и офисной автоматизации.
Для эффективного сбора данных с устройств служит флагман линейки серверов последовательных интерфейсов – промышленный преобразователь MOXA Nport IA-5150.
Особенности и применение
Этот однопортовый преобразователь последовательных интерфейсов в Ethernet создан для интеграции и передачи данных с устройств с последовательными интерфейсами RS-232/422/485 по сети Ethernet.
Устройство позволяет получать данные посредством локальной сети или Internet с последовательных устройств практически из любой точки мира. В зависимости от задачи данная серия модулей Nport IA-5150 имеет различные модификации и исполнение. Это позволяет интегрировать устройство в сеть не только по витой паре, но и по оптической линии Ethernet.
Все модификации могут быть выполнены в стандартном температурном диапазоне 0...+55°C, а также в расширенном –40…+75°C. Это позволяет устанавливать модуль в неотапливаемых помещениях, в шкафах на открытом воздухе.
Основные характеристики Nport IA-5150
Преобразователь имеет префикс IA – Industrial Automation и обладает рядом уникальных параметров, которые необходимы в проектах автоматизации:
- Сдвоенный вход питания для обеспечения бесперебойного питания преобразователя от различных источников. Широкий диапазон питания 12..48VDC удобен для разнообразных проектов;
- Встроенный 2-портовый коммутатор с 1-м IP и MAC адресом позволяет избежать большого количества дополнительных кабелей, образования каскада модулей и сокращает количество дополнительного оборудования передачи данных.
- Сигнальное реле для оповещения о сбоях в электропитании устройства;
- Универсальный интерфейс RS-232/422/485 позволяет подключать большой перечень устройств;
- Наличие специализированных сертификатов C1D2, ATEX, DNV и большой набор сертификатов безопасности позволяет применять преобразователь в различных секторах промышленности;
- Преобразователь поддерживает большинство известных операционных систем: Все версии Windows, Linux, а также узкоспециализированные QNX и Android
MOXA Nport IA-5150 имеет встроенное крепление на DIN-рейку и обладает тонким корпусом, для максимального экономия места в шкафу управления.
Есть поддержка большого количеств протоколов SNTP, SMTP, BootP, HTTP, Telnet, ICMP, TCP, UDP, DHCP, DNS, SNMP V1, Rtelnet. Настройку же можно производить по выбору – Telnet, COM-порт или через user-friendly Web-интерфейс.
В компании «Авеон» можно купить модули MOXA Nport IA-5150 в Екатеринбурге.
Оставьте заявку на сайте или обратитесь к менеджерам по телефону +7 (343) 381-75-75 для уточнения цены товара и деталей сотрудничества.
Характеристики
| Конструктивное исполнение | |
| Охлаждение | Пассивный |
| Сетевые интерфейсы | |
| Всего Ethernet портов | 2 |
| Порты Ethernet 10/100 Mbit/s | 2 |
| Интерфейсы ввода-вывода | |
| Всего COM-портов | 1 |
| COM-портов RS-232/422/485 | 1 |
| Программное обеспечение | |
| Поддерживаемые ОС | AIX 5.x, FreeBSD, HP-UX 11i, Linux kernel 2.4, Linux kernel 2.6, Linux kernel 3.x, Open Server, QNX 4.25, QNX 6, SVR 4.2, Solaris 10, UnixWare 2.1, UnixWare 7, Windows 10, Windows 2000, Windows 95, Windows 98, Windows CE 5.0, Windows CE 6.0, Windows ME, Windows NT, Windows Server 2003, Windows Server 2008, Windows Server 2012, Windows Vista, Windows XP |
| Мониторинг системы | |
| Установка режимов работы | Telnet, WEB-консоль, Через COM-порт |
| Индикаторы | Индикатор готовности, Индикатор питания 1, Индикатор питания 2, Индикатор последовательных портов |
| Беспроводные интерфейсы | |
| Безопасность | EN 60950-1, UL 508, UL 60950-1 |
| Питание | |
| Мин. входное напряжение DC, В | 12 |
| Макс. входное напряжение DC, В | 48 |
| Резервный вход питания | Да |
| Резервное питание мин. DC, В | 12 |
| Резервное питание макс. DC, В | 48 |
| Условия эксплуатации | |
| Температура эксплуатации | 0…+60°С |
| Мин. температура эксплуатации, °C | 0 |
| Макс. температура эксплуатации, °C | 60 |
| Габариты | |
| Вес в упаковке (брутто), кг | 0.36 |
| Глубина, мм | 89.20 |
| Высота, мм | 118.50 |
| Ширина, мм | 29.00 |
| Стандарты и сертификаты | |
| Электромагнитные помехи (EMI) | EN 55022 Class A, FCC Part 15 Subpart B Class A |
| Вибрация и удар | МЭК 60068-2-27, МЭК 60068-2-6 |
| Нефть и газ | ATEX Zone 2 Ex nC IIC, Class I Div.2 Groups A, B, C, D |
| Свободное падение | МЭК 60068-2-32 |
| Электромагнитная совместимость (EMS) | EN 55024, EN 61000-4-11, EN 61000-4-2, EN 61000-4-3, EN 61000-4-4, EN 61000-4-5, EN 61000-4-6, EN 61000-4-8 |
| Стандарты управления | BootP, DHCP, DNS, HTTP, Rtelnet, SMTP, SNMP V1, SNTP, TCP, Telnet, UDP |
| Производство | |
| Производитель | MOXA |
Оплата и доставка
Условия оплаты
- Оплата заказов с сайта по безналичному расчету осуществляется по счету-оферте, который действителен в день его создания. В случае оплаты в последующие дни, стоимость заказа может быть пересчитана на дату оплаты по текущему курсу USD как ЦБ+2% по решению поставщика. При оплате по безналичному расчету с физических лиц может сниматься комиссия банка от 1%.
- Можно оплатить заказ наличными в офисе АВЕОН или при доставке курьером до двери.
- После оплаты выдается кассовый чек.
Условия доставки
- Доставка во все регионы России транспортными компаниями до терминала ТК в городе доставки, либо до двери заказчика.
- Срок доставки и стоимость определяются тарифами компаний-грузоперевозчиков.
- Также вы можете самостоятельно забрать товары из пунктов самовывоза в вашем городе.
Более подробная информация .
Отзывы
Отзывы
Оставить отзыв
Загрузка отзывов...
Зарегистрировать проект
Зарегистрировать проект
Напоминаем, что все цены, опубликованные на данном сайте, приведены как справочная информация, не являются публичной офертой, определяемой положениями статьи 437 Гражданского кодекса Российской Федерации, и могут быть изменены в любое время без предупреждения.
Сертифицированные специалисты АВЕОН БЕСПЛАТНО помогут подобрать оборудование под ваш проект, составить спецификацию промышленного компьютера, порекомендуют актуальные замены для снятых с производства компонентов. Позвоните +7 (343) 381-75-75, напишите на ipcsales@aveon.ru или постучитесь в ЧАТ.
Вы можете заказать оборудование для тестирования на вашем предприятии, чтобы оценить характеристики и совместимость с уже установленными устройствами.
Самые ходовые компоненты АСУ ТП всегда на складе в Екатеринбурге и в Москве. Под заказ – 2 недели со склада в Тайване (при наличии у производителя). Самовывоз в Екатеринбурге, Челябинске, Тюмени и Перми. Доставка по России.
Описание
Описание
F.A.Q
Что такое интерфейс RS-485?
RS-485 (англ. Recommended Standard 485, еще встречается написание EIA-485) – это стандарт физического уровня для асинхронного интерфейса.
Это наиболее популярный интерфейс для промышленных сетей, широко используется множеством устройств в АСУ ТП. Как правило в качестве разъема для организации RS485 также используется разъем DB9 или клеммная колодка. Распайку RS-485 нужно изучать в документации к каждому конкретному устройству.
- Расстояние до 1200 метров.
- Бывают 2- и 4-сигнальных провода.
- Скорость передачи данных обычно до 115200 бит/с (по стандарту до 10 Мбит/с на 15 м).
- Тип «точка–точка» или «точка – много точек».
- Можно подключить до 256 устройств.
- Нужен согласующий резистор.
Работа RS485 в режиме полудуплекс (используются 2 контакта)
Работа RS485 в режиме полный дуплекс (используются 4 контакта)
Устройства с RS232, RS422, RS485 в ассортименте АВЕОН:
Конвертеры интерфейсов
Серверы последовательных интерфейсов
Медиаконвертеры
Мультипортовые платы
Шлюзы протоколов
Беспроводное оборудование
Модули удаленного ввода-вывода
Что такое интерфейс RS-422?
Интерфейс RS-422 обеспечивает дифференциальную однонаправленную передачу данных по линиям с возможностью соединения «точка–точка» или «master – много slave».
Это еще один интерфейс, который до сих пор достаточно часто применяется в промышленности. RS422 похож на RS-232, но в отличие от последнего использует дифференциальный сигнал для одномоментной отправки и приемки сообщений по разным линиям.
- Повышенная стойкость к помехам.
- Большая дистанция передачи данных – до 1200 метров.
- Скорость передачи данных зависит от расстояния: если соединение между компонентов всего 10 метров, то она может достигать 10 Мбит/с. А при максимальных 1200 метров – всего лишь 10 кбит/с.
- Поддержка топологии «точка–точка».
- Нужен согласующий резистор
В настоящее время стандарт может указываться как EIA-422 – равнозначное написание с первоначальным.
Устройства с RS232, RS422, RS485 в ассортименте АВЕОН:
Конвертеры интерфейсов
Серверы последовательных интерфейсов
Медиаконвертеры
Мультипортовые платы
Шлюзы протоколов
Беспроводное оборудование
Модули удаленного ввода-вывода
Что такое интерфейс RS-232?
RS-232 – это интерфейс передачи информации между двумя устройствами на расстояние до 15 м.
Используется для подключения к вычислительным машинам самого разного оборудования, нетребовательного к скорости обмена.
В офисной технике практически вытеснен интерфейсом USB. Зато активно используется в проме для подключения периферии и устройств, расположенных достаточно далеко от компьютера, и даже работающих в сложных условиях внешней среды. Также этот стандарт используется для взаимодействия микроконтроллеров различных архитектур, имеющих интерфейс UART, с другими цифровыми устройствами и периферией.
- Расстояние 15 м
- Скорость передачи данных до 115200 бит/с
- Тип точка-точка (master-slave)
- Можно подключить только одно устройство
- Протокол интерфейса предполагает синхронный и асинхронный режим передачи данных
- Аппаратный и программный метода управления обменом данных
Для организации RS232 используются разъемы DB9M и DB25M:
Распайка и схема подключения COM порта RS232:
| Аппаратный контроль | Программный контроль | |
| Скорость передачи | Любая скорость | Низкая скорость |
| Скорость реакции | Быстрая | Медленная |
| Поддержка интерфейса | RS-232/422 | RS-232/422/485 |
| Символ начала передачи данных | Любой | Только XON/XOFF |
| Потеря данных | Нет | Возможно |
| Использование контактов | Полное | Упрощенное |
Устройства с RS232, RS422, RS485 в ассортименте АВЕОН:
Конвертеры интерфейсов
Серверы последовательных интерфейсов
Медиаконвертеры
Мультипортовые платы
Шлюзы протоколов
Беспроводное оборудование
Модули удаленного ввода-вывода
Что сделать чтобы информация об оборудовании была видна в MXview?
Чтобы информация об оборудовании отображалась в MXview необходимо включить SNMP на устройстве.
Чем отличаются интерфейсы RS-232/422/485?
| Режим передачи | Полнодуплексный | Полнодуплексный | Полудуплексный (2 провода), |
| Дистанция/скорость | 15M"@9600 бит/с | 1.2KM"@9600 бит/с | 1.2KM"@9600 бит/с |
| Контакты | TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND | TxA, TxB, RxA, RxB, GND | DataA, DataB, GND |
| Топология | Точка-точка | Точка-точка | Многоточечная |
| Управление | Есть аппаратное и программное управление | Только программное | Только программное |
| Исправление ошибок | Легко | Тяжело | Тяжело |
Устройства с RS232, RS422, RS485 в ассортименте АВЕОН:
Конвертеры интерфейсов
Серверы последовательных интерфейсов
Медиаконвертеры
Мультипортовые платы
Шлюзы протоколов
Беспроводное оборудование
Модули удаленного ввода-вывода
Обязательно ли ПК и сервер интерфейсов MOXA NPort должны находиться в одной подсети?
Да.
Сервер последовательных интерфейсов MOXA серии NPort и управляющий компьютер должны находится в одной подсети.
Может ли MOXA TCF-142-S-SC преобразовать 2 сигнала (RS-485 и RS-232) в оптику? И, с другой стороны, принять и разделить сигнал по разным типам RS?
Нет, так сделать нельзя, потому как выбирается один интерфейс для работы.
Если нужно передать именно и RS-232 и RS-485 через один оптический канал, то можно использовать, например, асинхронный сервер MOXA серии NPort.
Какой пароль у оборудования MOXA?
Стандартный пароль для оборудования: moxa (для старых версий может быть пустым). Для входа на веб-интерфейс по умолчанию логин: admin, пароль: moxa.
Для сброса пароля и возврата заводских настроек необходимо нажать и удерживать 5 секунд кнопку Reset.
Сбросить пароль без возврата к заводским настройкам нельзя.
Какой кабель нужно использовать для подключения преобразователя NPort?
Для подключения преобразователя MOXA серии NPort к сетевому концентратору или коммутатору необходимо использовать стандартный «прямой» Ethernet-кабель.
Для подключения NPort напрямую к вашему компьютеру через Ethernet-порт необходимо использовать «перекрёстный» Ethernet-кабель.
Зачем нужна гальваническая изоляция?
Гальваническая изоляция в оборудовании MOXA снижает помехи при передаче сигнала и защищает оборудование от повреждений, микросхемы от выгорания.
Обозначается буквой I в модели.
