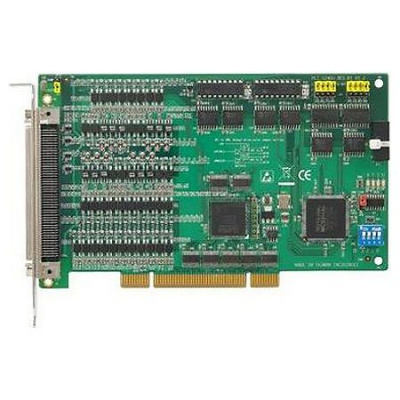

-----Advantech PCI-1240U-B2E

Advantech PCI-1240U-B2E — плата

Советуем

Уточняйте цену

Артикул: PCI-1240U-B2E

Плата / 4-Axis Stepping/Pules-type Servo Motor Card — Advantech PCI-1240U-B2E

Подробнее

Цены указаны с НДС

163 190 руб.

1590.92

USD

Доступно к заказу

Нашли дешевле?

Оплата

По счету, банковской картой, наличными и QR. Подробнее

- +

В корзину

Купить в 1 клик

Конcультируйтесь +7 (343) 381-75-75, отправляйте спецификации ipcsales@aveon.ru

АВЕОН – дистрибьютор АСУ и IT | Собственное производство защищенных ПК
Техподдержка | Гарантия | Сервис | Доставка по России от 1 дня!
Самовывоз: Екатеринбург, Челябинск, Пермь, Тюмень, Ханты-Мансийск, Сургут

Описание

Основные характеристики серии PCI-1240U

Independent 4-axis motion control
Hand wheel and jog function
2/3-axis linear interpolation function
2-axis circular interpolation function
Continuous interpolation function
Programmable T/S-curve acceleration/deceleration rate
Up to 4 MPPS output for each axis
Two pulse output types: CW/CCW or Pulse/Direction
Up to 1 MHz encoder input for each axis
Two encoder pulse input types: A/B phase or Up/Down
Constant speed control
Position management and software limit switch function
BoardID switch

Модификации PCI-1240U

PCI-1240U-B2E

Спецификация

	PCI-1240U-B2E
General
Power Consumption	Typical: 5 V @ 850 mA; Max.: 5 V @ 1 A
Temperature (Operating)	0 ~ 60°C (32 ~ 140°F)
Humidity	5 ~ 95% RH, non-condensing (IEC 60068-2-3)
Temperature (Storage)	-20 ~ 85°C (-4 ~ 185°F)
Bus	Universal PCI V2.2
Dimensions	175x100 mm (6.9"x3.9")
Connector	1x100-pin SCSI Female Connector
Advanced Function
Servo On Output Channels	4
Encoder Interface
Isolation Protection	2,500 VDC
Input Type	Quadrature (A/B phase) or up/down
Input Range	5~25 V
Max. Input Frequency	1 MHz
Axes
Linear Interpolation	V
2-axis Circle Interpolation	V
Number of Axes	4
Advanced Functions
General Purpose DO Channels	16
General Purpose DI Channels	12
Pulse Type Motion Control
Motor Driver Support	Servo/stepping
Interpolation	2-axis linear, 3-axis linear, 2-axis circular

Характеристики

Архитектура

Системная шинаUniversal PCI

Дискретный ввод

Всего каналов дискретного ввода12
Тип каналов дискретного вводаКонтакт с внешним питанием
Приемник/Источник сигналаПриемник
Лог. 1 контакта с внешним питанием10 ... 50 В
Лог. 0 контакта с внешним питанием0 ... 3 В
Изоляция дискретного ввода2500 В

Дискретный вывод

Всего каналов дискретного вывода16
Тип каналов дискретного выводаОткрытый коллектор
Приемник/ИсточникПриемник
Выходное напряжение дискр. Вывода5 ... 40 В
Максимальный выходной ток200 мА
Изоляция дискретного вывода2500 В

Счетчики

Тип каналаЭнкодер
Тип сигналаA/B, Up/Down
Максимальная частота1 МГц

Вывод частотных/импульсных сигналов

Всего каналов вывода частоты4
Тип канала выводаИмпульсы управления
Тип сигнала выводаCW/CCW, Pulse/Dir
Диапазон выходных частот0 ~ 4 МГц

Разъемы и кабели

Разъемы100-pin SCSI II Female

Требования по питанию

Входное напряжение питания. Постоянный ток12 ... 24 В

Программное обеспечение

Совместимость с операционными системамиWindows XP, Windows 7

Условия эксплуатации

Рабочая температура0 ... 60 °С
Допустимая влажность эксплуатации5 ... 95 %

Условия хранения

Температура хранения-20 ... 85 °С

Габариты

Высота100 мм
Глубина175 мм

Стандарты и сертификаты

СертификатыCE/FCC

Производство

ПроизводительAdvantech
СерияСерия Advantech PCI

Документация

Руководство пользователя Advantech PCI-1240U-B2E

Руководство пользователя PCI-1240U
