-----Advantech PCI-1245L-AE

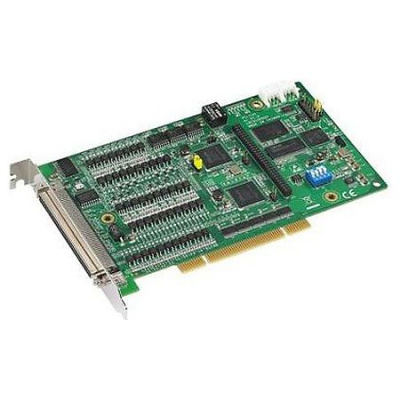

Advantech PCI-1245L-AE — плата

Советуем

Уточняйте цену

Артикул: PCI-1245L-AE

Плата / Basic 4-Axis SoftMotion Controller — Advantech PCI-1245L-AE

Подробнее

Цены указаны с НДС

58 466 руб.

600.02

USD

Доступно к заказу

Нашли дешевле?

Оплата

По счету, банковской картой, наличными и QR. Подробнее

- +

В корзину

Купить в 1 клик

Конcультируйтесь +7 (343) 381-75-75, отправляйте спецификации ipcsales@aveon.ru

АВЕОН – дистрибьютор АСУ и IT | Собственное производство защищенных ПК
Техподдержка | Гарантия | Сервис | Доставка по России от 1 дня!
Самовывоз: Екатеринбург, Челябинск, Пермь, Тюмень, Ханты-Мансийск, Сургут

Описание

Основные характеристики серии PCI-1245L

Encoder input is 4 MHz for 4xAB mode, 1 MHz for CW/CCW mode
Pulse output up to 1 Mpps and the output type can be switched to differential or single-end by jumper setting
Supports 2 axis linear interpolation
Supports T/S-curve
Supports speed override
Hardware emergency input
Watchdog timer
Supports programmable acceleration/deceleration rate
Programmable interrupt
RDY dedicated input channels & SVON/ERC dedicated output channels are switchable for general input and output purposes

Модификации PCI-1245L

PCI-1245L-AE

Спецификация

	PCI-1245L-AE
General
Power Consumption	Typical: 5 V @ 0.6 A, Max.: 5 V @ 1 A
Temperature (Operating)	0 ~ 60°C (32 ~ 140°F)
Humidity	5 ~ 95% RH, non-condensing (IEC 60068-2-3)
Temperature (Storage)	-20 ~ 85°C (-4 ~ 185°F)
Connector	1x100-pin SCSI Female Connector
Dimensions (LxH)	175x100 mm (6.9"x3.9")
Bus Type	Universal PCI V2.2
Encoder Interface
Isolation Protection	2,500 VDC
Input Type	Quadrature (A/B phase) or up/down
Input Range	5 ~ 10 V
Max. Input Frequency	4 MHz under 4xAB mode
Counts per Enc. Cycle	x1, x2, x4 (A/B phase only)
Pulse Type Motion Control
Motor Driver Support	Pulse-type servo/stepping
Number of Axis	4
Interpolation	2-axis linear interpolation
Max. Output Speed	1 Mbps
Step Count Range	±2, 147, 483, 646
Pulse Output Type	Pulse/direction (1-pulse, 1-direction type) or CW/CCW (2-pulse type)
Position Counters	Range of command and actual position
Velocity Profiles	T-Curve, S-Curve
Machine Interfaces	LMT+, LMT-, ORG
Servo Driver Interfaces	ALM, INP
General Digital I/O	16-ch DI, 16-ch DO

Характеристики

Архитектура

Системная шинаUniversal PCI

Дискретный ввод

Всего каналов дискретного ввода16
Тип каналов дискретного вводаКонтакт с внешним питанием
Приемник/Источник сигналаПриемник
Лог. 1 контакта с внешним питанием10 ... 30 В
Лог. 0 контакта с внешним питанием0 ... 3 В
Изоляция дискретного ввода2500 В

Дискретный вывод

Всего каналов дискретного вывода16
Тип каналов дискретного выводаОткрытый коллектор
Приемник/ИсточникПриемник
Выходное напряжение дискр. Вывода5 ... 40 В
Максимальный выходной ток100 мА
Изоляция дискретного вывода2500 В

Счетчики

Тип каналаЭнкодер
Тип сигналаA/B, Up/Down
Максимальная частота4 МГц

Вывод частотных/импульсных сигналов

Всего каналов вывода частоты4
Тип канала выводаИмпульсы управления
Тип сигнала выводаCW/CCW, Pulse/Dir
Диапазон выходных частот0 ~ 1 МГц

Разъемы и кабели

Разъемы100-pin SCSI II Female

Требования по питанию

Входное напряжение питания. Постоянный ток12 ... 24 В

Программное обеспечение

Совместимость с операционными системамиWindows XP, Windows 7

Условия эксплуатации

Рабочая температура0 ... 60 °С
Допустимая влажность эксплуатации5 ... 95 %

Условия хранения

Температура хранения-20 ... 85 °С

Габариты

Высота100 мм
Глубина175 мм

Стандарты и сертификаты

СертификатыCE/FCC

Производство

ПроизводительAdvantech
СерияСерия Advantech PCI

Документация

Спецификация Advantech PCI-1245L-AE

Спецификация PCI-1245L
