-----Advantech PCI-1760U-BE

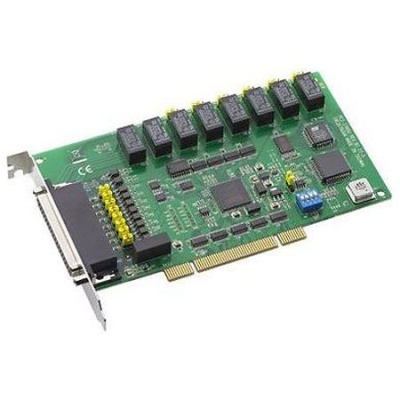

Advantech PCI-1760U-BE — плата релейного ввода-вывода

Хит

Уточняйте цену

Артикул: PCI-1760U-BE

Плата релейного ввода-вывода / 8 каналов / Relay & 8 каналов / IDI Universal PCI Card — Advantech PCI-1760U-BE

Подробнее

Цены указаны с НДС

33 930 руб.

348.21

USD

Доступно к заказу

Нашли дешевле?

Оплата

По счету, банковской картой, наличными и QR. Подробнее

- +

В корзину

Купить в 1 клик

Конcультируйтесь +7 (343) 381-75-75, отправляйте спецификации ipcsales@aveon.ru

АВЕОН – дистрибьютор АСУ и IT | Собственное производство защищенных ПК
Техподдержка | Гарантия | Сервис | Доставка по России от 1 дня!
Самовывоз: Екатеринбург, Челябинск, Пермь, Тюмень, Ханты-Мансийск, Сургут

Описание

Основные характеристики серии PCI-1760U

Universal PCI card, for 3.3 V and 5 V PCI slot
8 opto-isolated digital input channels
8 relay actuator output channels
2 opto-isolated PWM outputs
LED indicators to show activated relays
Jumper selectable dry contact/wet contact input signals
Up event counters for DI
Programmable digital filter function for DI
Pattern match interrupt function for DI
"Change of state" interrupt function for DI
Universal PCI and BoardID switch

Модификации PCI-1760U

PCI-1760U-BE

Спецификация

	PCI-1760U-BE
General
Power Consumption	Typical: 5 V @ 450 mA, Max.: 5 V @ 850mA
I/O Connectors	37-pin D-type female connector
Operating Temperature	0 ~ 60°C (32 ~ 140°F)
Bus	PCI
Dimensions	175x100 mm (6.9"x3.9")
OS Support	32-bit/64-bit Windows 7/8/10, and Linux
Programming Language	C#,C++,LabVIEW,VB.Net,BCB,MFC,VB6,Delphi,Java,Matlab,Qt
Timer/Counter
Resolution	16 bits Isolated counter and 32 bits PWM output
Max. Input Frequency	500 Hz
Channels	8
Isolated Digital I/O
Input Channels	8
Input Range	4.5 ~ 12 VDC
Relay Output
Max. Switching Power	120 V AC @ 0.5 A or 30 V DC @ 1 A
Channels	8

Характеристики

Архитектура

Системная шинаUniversal PCI

Дискретный ввод

Всего каналов дискретного ввода8
Тип каналов дискретного вводаКонтакт с внешним питанием
Лог. 1 контакта с внешним питанием4.5 ... 12 В
Лог. 0 контакта с внешним питанием0 ... 1 В
Изоляция дискретного ввода2500 В

Дискретный вывод

Всего каналов дискретного вывода8
Тип каналов дискретного выводаЭлектромеханическое реле
Реле с нормально разомкнут. контактами (A)6
Max коммутируемый ток для реле с контактами (A)2А при 30В постоянного тока, 1А при 110В переменного тока
Реле с перекидными контактами (С)2
Max коммутируемый ток для реле с контактами (С)2А при 30В постоянного тока, 0.6A при 125В переменного тока

Счетчики

Всего каналов измерения частоты/импульсов8
Напряжение лог. 1, с изоляцией2 ... 5 В
Напряжение лог. 0, с изоляцией0 ... 0.8 В
Разрядность счетчика16 Бит
Максимальная частота0.5 кГц

Разъемы и кабели

РазъемыDB37 Female

Требования по питанию

Потребляемая мощность5 Вт

Программное обеспечение

Совместимость с операционными системамиWindows XP, Windows 7, Windows 8
Инструментальная средаVisual Studio .NET, LabVIEW

Условия эксплуатации

Рабочая температура0 ... 60 °С
Допустимая влажность эксплуатации5 ... 95 %

Условия хранения

Температура хранения-20 ... 70 °С

Габариты

Высота100 мм
Глубина175 мм

Стандарты и сертификаты

СертификатыCE/FCC

Производство

ПроизводительAdvantech
СерияСерия Advantech PCI

Документация

Руководство пользователя Advantech PCI-1760U-BE

Спецификация PCI-1760U

Руководство по первому запуску PCI-1760U
