------MOXA PT-7728-PTP-R-24-24

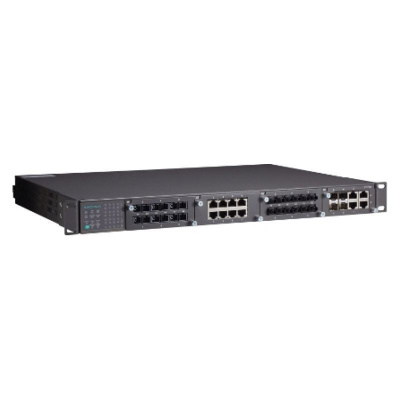

MOXA PT-7728-PTP-R-24-24 — модульный коммутатор 28 портов 2 уровня

Снято с производства. Подберем аналог

Артикул: PT-7728-PTP-R-24-24

Заявка на подбор аналога

Модульный коммутатор IEC 61850-3 2 уровня / протокола PTPv2 / до 28 портов: 3 слота для Fast Ethernet модулей / 1 слот для Gigabit Ethernet модулей / порты Ethernet на задней панели / резервируемое питание 24 VDC — MOXA PT-7728-PTP-R-24-24

Цены указаны с НДС

Уточните сроки

Нашли дешевле?

Оплата

По счету, банковской картой, наличными и QR. Подробнее

Заказать | Уточнить цену

Оборудование со склада и под заказ

Конcультируйтесь +7 (343) 381-75-75, отправляйте спецификации ipcsales@aveon.ru

АВЕОН – дистрибьютор АСУ и IT | Собственное производство защищенных ПК
Техподдержка | Гарантия | Сервис | Доставка по России от 1 дня!
Самовывоз: Екатеринбург, Челябинск, Пермь, Тюмень, Ханты-Мансийск, Сургут

Характеристики

Конструктивное исполнение

Конструктив корпусаМеталлический корпус
Вид монтажаМонтаж в 19"
Высота корпуса1U
Защита корпуса по IPIP30

Сетевые интерфейсы

Количество Ethernet портов28
Тип Ethernet10BASE-T, 100BASE-FX, 100BASE-TX, 1000BASE-T, 1000BASE-X

Функции VLAN и IGMP

Max количество VLAN64
Диапазон VLAN ID1 - 4094
Кол-во IGMP-групп256

Сетевые протоколы

УправляемыйДа, Layer 2
ПротоколыIGMPv1/v2, DHCP Server/Client, DHCP Option 66/67/82, EtherNet/IP, Modbus TCP, SNTP, SMTP, SNMP Inform, SNMPv1/v2c/v3, BootP, GMRP, GVRP, HTTP, HTTPS, LLDP, RARP, RMON, SSH, Syslog, Telnet, TFTP, RADIUS, TACACS+, PRP, HSR, STP/RSTP, Modbus TCP, SSL, MSTP, MMS, Turbo Ring, Turbo Chain, IEEE 1588 PTP V2 (на аппаратном уровне)
Стандарты IEEEIEEE 802.1D-2004 для Spanning Tree Protocol, IEEE 802.1P для Class of Service, IEEE 802.1Q для VLAN Tagging, IEEE 802.1S для Multiple Spanning Tree Protocol, IEEE 802.1W для Rapid Spanning Tree Protocol, IEEE 802.1X для Authentication, IEEE 802.3 для 10BaseT, IEEE 802.3ab для 1000BaseT(X), IEEE 802.3ad для Port Trunk with LACP, IEEE 802.3u для 100BaseT(X), 100BaseFX, IEEE 802.3x для Flow Control, IEEE 802.3z для 1000BaseSX/LX/LHX/ZX
Версия протокола IPIPv4, IPv6

Технологии и функции

Поддерживает функцииPort Mirror, Port Lock, Rate Limit, Loop Protection, Broadcast Storm Protection, Link Aggregation, Port-Based VLAN, DDM/Fiber Check, Автоматическое оповещение об обрыве электропитания, Автоматическое оповещение об обрыве связи по порту, Flow Control, Back pressure flow control, Line-Swap Fast Recovery, Unaware VLAN, Подключение к системе управления и мониторинга

Промышленные интерфейсы/протоколы

Поддержка протокола EtherNet/IPДа
Поддержка протокола Modbus TCPДа

Аналоговый ввод

Поддерживаемые технологииМЭК 61850 QoS

Дискретный вывод

Всего каналов дискретного вывода1
Тип каналов дискретного выводаСигнальное реле

Слоты расширения

Очереди приоритетов на порт4

Расширение модулями

Количество слотов4
Количество слотов 10/100/1000BaseT(X)1
Количество слотов 10/100BaseT(X)3
Поддерживаемые модули расширенияPM-7200 серия

Охлаждение

Тип охладителяБезвентиляторный

Индикаторы и органы управления

ИндикаторыИндикатор питания, LED индикатор STATE, LED индикатор FAULT, LED индикатор MSTR/HEAD, LED индикатор CPLR/TAIL, LED индикатор Coupler, LED индикатор LNK/ACT
Установка режимов работыВ сети через Telnet, Через консольный порт, Web-интерфейс, Интерфейс командной строки (CLI), Через утилиту MXconfig

Разъемы и кабели

РазъемыКонсольный порт RS-232 (RJ-45)

Требования по питанию

Входное напряжение питания. Постоянный ток18 ... 36 В
Потребляемая мощность57.2 Вт
Ток потребления2.38 А
Ток потребления резервного входа2.38 А
Защита по входу питанияОт перенапряжения, От переполюсовки

Условия эксплуатации

Рабочая температура-40 ... 85 °С
Допустимая влажность эксплуатации5 ... 95 %
Время наработки на отказ393828 ч

Условия хранения

Температура хранения-40 ... 85 °С

Габариты

Ширина440 мм
Высота44 мм
Глубина325 мм

Стандарты и сертификаты

БезопасностьUL 60950-1
Электромагнитная совместимость (EMS)МЭК 61000-4-2, МЭК 61000-4-3, МЭК 61000-4-4, МЭК 61000-4-5, МЭК 61000-4-6, МЭК 61000-4-8, МЭК 61000-4-11, EN 55032 Class A
Электромагнитные помехи (EMI)FCC Part 15 Subpart B Class A, CISPR 32
Применение в энергетикеМЭК 61850-3, IEEE 1613, МЭК 62439-3
Железнодорожный транспортEN 50121-4, EN 50155
Регулирование движенияNEMA TS2

Производство

ПроизводительMOXA
СерияСерия MOXA PT-7728

Документация

Руководство пользователя MOXA PT-7728-PTP-R-24-24

Руководство по использованию командной строки CLI (FW 4.x)

Руководство по созданию резервированных сетей Turbo Ring / Turbo Chain

Руководство по аппаратной части PT-7728 / PT-7828

Спецификация PT-7728-PTP

Руководство пользователя управляемых коммутаторов MOXA (рус.)

Опрос коммутатора по промышленным протоколам передачи данных

Зарегистрировать проект

Зарегистрируйте проект, чтобы купить по специальной цене.

АВЕОН напрямую сотрудничает с производителями, поэтому вы можете зафиксировать проект за вашей организацией или за конечным заказчиком, получить скидку, запросить увеличение гарантийного срока.

Напоминаем, что все цены, опубликованные на данном сайте, приведены как справочная информация, не являются публичной офертой, определяемой положениями статьи 437 Гражданского кодекса Российской Федерации, и могут быть изменены в любое время без предупреждения.

Сертифицированные специалисты БЕСПЛАТНО помогут подобрать оборудование под ваш проект, составить спецификацию промышленного компьютера, порекомендуют актуальные замены для снятых с производства компонентов. Позвоните +7 (343) 381-75-75, напишите на ipcsales@aveon.ru или постучитесь в ЧАТ.

Вы можете заказать оборудование для тестирования на вашем предприятии, чтобы оценить характеристики и совместимость с уже установленными устройствами.

Самые ходовые компоненты АСУ ТП всегда на складе в Екатеринбурге и в Москве. Под заказ – 2 недели со склада в Тайване (при наличии у производителя). Самовывоз в Екатеринбурге, Челябинске, Тюмени и Перми. Доставка по России.

Условия оплаты

Оплата заказов с сайта по безналичному расчету осуществляется по счету-оферте, который действителен в день его создания. В случае оплаты в последующие дни, стоимость заказа может быть пересчитана на дату оплаты по текущему курсу USD как ЦБ+2% по решению поставщика. При оплате по безналичному расчету с физических лиц может сниматься комиссия банка от 1%.
Можно оплатить заказ наличными в офисе АВЕОН или при доставке курьером до двери.
После оплаты выдается кассовый чек.

Условия доставки

Доставка во все регионы России транспортными компаниями до терминала ТК в городе доставки, либо до двери заказчика.
Срок доставки и стоимость определяются тарифами компаний-грузоперевозчиков.
Также вы можете самостоятельно забрать товары из пунктов самовывоза в вашем городе.

Более подробная информация здесь.

При каком MAX напряжении можно произвести проверку сопротивления и прочности изоляции коммутаторов MOXA?▼

Например, для промышленного коммутатора в стойку 19" MOXA PT-7728-F-HV-HV?

Максимальное напряжение, которое можно без негативных последствий подать на соответствующие входы питания коммутатора MOXA PT-7728-F-HV-HV – 264 VAC/300 VDC.
