Advantech SOM-5788FG-U4A1E — одноплатный компьютер
Уточняйте возможность поставки
Артикул:
SOM-5788FG-U4A1E
Заявка на подбор аналога

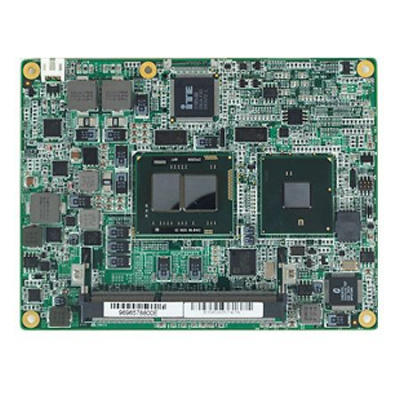

Одноплатный компьютер / i5-520E 2.4G SV COM Express Module — Advantech SOM-5788FG-U4A1E
Подробнее
Цены указаны с НДС
Заказать | Уточнить цену
Оборудование со склада и под заказ
Конcультируйтесь +7 (343) 381-75-75, отправляйте спецификации ipcsales@aveon.ru
АВЕОН – дистрибьютор АСУ и IT | Собственное производство защищенных ПК
Техподдержка | Гарантия | Сервис | Доставка по России от 1 дня!
Самовывоз: Екатеринбург, Челябинск, Пермь, Тюмень, Ханты-Мансийск, Сургут
Описание
Основные характеристики серии SOM-5788
- Embedded Intel Core i7/i5/i3 processor + QM57
- Intel GMA supports single and dual channel 18/24-bit LVDS, HDMI, Displayport, VGA
- Supports 2 DDR3-1066 memory SODIMM sockets up to 8 GB
- Supports 6 PCIe x1, 4 PCI masters, 4 SATAII, 8 USB 2.0, EIDE, GbE
- Supports iManager, SUSIAccess and Embedded Software APIs
Модификации SOM-5788
- SOM-5788FG-S0A1E
- SOM-5788FG-S1A1E
- SOM-5788FG-S1B1E
- SOM-5788FG-S3A1E
- SOM-5788FG-S9A1E
- SOM-5788FG-U0A1E
- SOM-5788FG-U1A1E
- SOM-5788FG-U4A1E
- SOM-5788FG-U4B1E
- SOM-5788FG-U5A1E
- SOM-5788FG-U5B1E
- SOM-5788Z2-S0A1E
- SOM-5788Z2-S1A1E
- SOM-5788Z2-S3A1E
- SOM-5788Z2-U0A1E
- SOM-5788Z-S0A1E
- SOM-5788Z-S1A1E
- SOM-5788Z-S3A1E
- SOM-5788Z-U0A1E
Спецификация
SOM-5788FG-S0A1E | SOM-5788FG-S1A1E | SOM-5788FG-S1B1E | SOM-5788FG-S3A1E | SOM-5788FG-S9A1E | SOM-5788FG-U0A1E | SOM-5788FG-U1A1E | SOM-5788FG-U4A1E | SOM-5788FG-U4B1E | SOM-5788FG-U5A1E | SOM-5788FG-U5B1E | SOM-5788Z2-S0A1E | SOM-5788Z2-S1A1E | SOM-5788Z2-S3A1E | SOM-5788Z2-U0A1E | SOM-5788Z-S0A1E | SOM-5788Z-S1A1E | SOM-5788Z-S3A1E | SOM-5788Z-U0A1E | ||
| Form Factor | Form Factor | COM Express Basic R1.0 Type 2 | COM Express Basic R1.0 Type 2 | COM Express Basic R1.0 Type 2 | COM Express Basic R1.0 Type 2 | COM Express Basic R1.0 Type 2 | COM Express Basic R1.0 Type 2 | COM Express Basic R1.0 Type 2 | COM Express Basic R1.0 Type 2 | COM Express Basic R1.0 Type 2 | COM Express Basic R1.0 Type 2 | COM Express Basic R1.0 Type 2 | COM Express Basic R1.0 Type 2 | COM Express Basic R1.0 Type 2 | COM Express Basic R1.0 Type 2 | COM Express Basic R1.0 Type 2 | COM Express Basic R1.0 Type 2 | COM Express Basic R1.0 Type 2 | COM Express Basic R1.0 Type 2 | COM Express Basic R1.0 Type 2 |
| Pin-out Type | Type 2 | Type 2 | Type 2 | Type 2 | Type 2 | Type 2 | Type 2 | Type 2 | Type 2 | Type 2 | Type 2 | Type 2 | Type 2 | Type 2 | Type 2 | Type 2 | Type 2 | Type 2 | Type 2 | |
| Processor | CPU | Celeron U3405 | i7-620UE | i7-620UE | i7-660UE | Celeron P4505 | i7-620LE | i3-330E | i5-520E | i5-520E | i7-610E | i7-610E | Celeron U3405 | i7-620UE | i7-660UE | i7-620LE | Celeron U3405 | i7-620UE | i7-660UE | i7-620LE |
| CPU TDP | 18 | 18 | 18 | 18 | 35 | 25 | 35 | 35 | 35 | 35 | 35 | 18 | 18 | 18 | 25 | 18 | 18 | 18 | 25 | |
| Core Number | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | |
| Frequency | 1.07 | 1.06 | 1.06 | 1.33 GHz | 1.86 GHz | 2 | 2.13 | 2.4 | 2.4 | 2.53 | 2.53 | 1.07 | 1.06 | 2 | 1.07 | 1.06 | 1.33 GHz | 2 | ||
| BIOS | AMI EFI 64Mbit | AMI EFI 64Mbit | AMI EFI 64Mbit | AMI EFI 64Mbit | AMI EFI 64Mbit | AMI EFI 64Mbit | AMI EFI 64Mbit | AMI EFI 64Mbit | AMI EFI 64Mbit | AMI EFI 64Mbit | AMI EFI 64Mbit | AMI EFI 64Mbit | AMI EFI 64Mbit | AMI EFI 64Mbit | AMI EFI 64Mbit | AMI EFI 64Mbit | AMI EFI 64Mbit | AMI EFI 64Mbit | AMI EFI 64Mbit | |
| L3 Cache | 2 MB | 4 MB | 4 MB | 4 MB | 2 MB | 4 MB | 3 MB | 3 MB | 3 MB | 4 MB | 4 MB | 2 MB | 4 MB | 4 MB | 4 MB | 2 MB | 4 MB | 4 MB | 4 MB | |
| Chipset | Intel QM57 | Intel QM57 | Intel QM57 | Intel QM57 | Intel QM57 | Intel QM57 | Intel QM57 | Intel QM57 | Intel QM57 | Intel QM57 | Intel QM57 | Intel QM57 | Intel QM57 | Intel QM57 | Intel QM57 | Intel QM57 | Intel QM57 | Intel QM57 | Intel QM57 | |
| Memory | Technology | DDR3 1333/1066 | DDR3 1333/1066 | DDR3 1333/1066 | DDR3 1333/1066 | DDR3 1333/1066 | DDR3 1333/1066 | DDR3 1333/1066 | DDR3 1333/1066 | DDR3 1333/1066 | DDR3 1333/1066 | DDR3 1333/1066 | ||||||||
| Max. Capacity | 8GB | 8GB | 8GB | 8GB | 8GB | 8GB | 8GB | 8GB | 8GB | 8GB | 8GB | |||||||||
| ECC Support | Yes | Yes | Yes | |||||||||||||||||
| Socket | 2 x 204P SODIMM | 2 x 204P SODIMM | 2 x 204P SODIMM | 2 x 204P SODIMM | 2 x 204P SODIMM | 2 x 204P SODIMM | 2 x 204P SODIMM | 2 x 204P SODIMM | 2 x 204P SODIMM | 2 x 204P SODIMM | 2 x 204P SODIMM | |||||||||
| Display | Controller | Intel HD Graphic | Intel HD Graphic | Intel HD Graphic | Intel HD Graphic | Intel HD Graphic | Intel HD Graphic | Intel HD Graphic | Intel HD Graphic | Intel HD Graphic | Intel HD Graphic | Intel HD Graphic | ||||||||
| Graphic Engine | Intel HD Graphic | Intel HD Graphic | Intel HD Graphic | Intel HD Graphic | Intel HD Graphic | Intel HD Graphic | Intel HD Graphic | Intel HD Graphic | Intel HD Graphic | Intel HD Graphic | Intel HD Graphic | |||||||||
| Graphic Memory | share with system memory | share with system memory | share with system memory | share with system memory | share with system memory | share with system memory | share with system memory | share with system memory | share with system memory | share with system memory | share with system memory | |||||||||
| VGA | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |||||||||
| LCD (TTL/LVDS/eDP) | LVDS 2-CH 18/24-bit | LVDS 2-CH 18/24-bit | LVDS 2-CH 18/24-bit | LVDS 2-CH 18/24-bit | LVDS 2-CH 18/24-bit | LVDS 2-CH 18/24-bit | LVDS 2-CH 18/24-bit | LVDS 2-CH 18/24-bit | LVDS 2-CH 18/24-bit | LVDS 2-CH 18/24-bit | LVDS 2-CH 18/24-bit | |||||||||
| DDI (HDMI/DVI/DisplayPort) | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | |||||||||
| Multiple Display | Dual | Dual | Dual | Dual | Dual | Dual | Dual | Dual | Dual | Dual | Dual | |||||||||
| Expansion | PCI Express x 16 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||||||||
| PCI Express x 8 | option | option | option | option | option | option | option | option | option | option | option | |||||||||
| PCI Express x 4 | option | option | option | option | option | option | option | option | option | option | option | |||||||||
| PCI Express x 1 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | |||||||||
| PCI | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | |||||||||
| LPC | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |||||||||
| SMBus | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |||||||||
| I2C Bus | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |||||||||
| Ethernet | Controller | Intel 82577LM | Intel 82577LM | Intel 82577LM | Intel 82577LM | Intel 82577LM | Intel 82577LM | Intel 82577LM | Intel 82577LM | Intel 82577LM | Intel 82577LM | Intel 82577LM | ||||||||
| Speed | 10/100/1000Mbps | 10/100/1000Mbps | 10/100/1000Mbps | 10/100/1000Mbps | 10/100/1000Mbps | 10/100/1000Mbps | 10/100/1000Mbps | 10/100/1000Mbps | 10/100/1000Mbps | 10/100/1000Mbps | 10/100/1000Mbps | |||||||||
| Audio | Audio Interface | HD Audio | HD Audio | HD Audio | HD Audio | HD Audio | HD Audio | HD Audio | HD Audio | HD Audio | HD Audio | HD Audio | ||||||||
| CODEC | Intel HD Audio | Intel HD Audio | Intel HD Audio | Intel HD Audio | Intel HD Audio | Intel HD Audio | Intel HD Audio | Intel HD Audio | Intel HD Audio | Intel HD Audio | Intel HD Audio | |||||||||
| Watchdog Timer | WatchDog Timer | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||||||||
| Storage | SATA | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | ||||||||
| IDE | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |||||||||
| I/O | USB2.0 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | ||||||||
| GPIO | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | |||||||||
| Smart Fan | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |||||||||
| Power | Power Type | ATX, AT | ATX, AT | ATX, AT | ATX, AT | ATX, AT | ATX, AT | ATX, AT | ATX, AT | ATX, AT | ATX, AT | ATX, AT | ||||||||
| Power Supply Voltage | Vin: 11.4-12.6V, VSB: 4.75-5.25V | Vin: 11.4-12.6V, VSB: 4.75-5.25V | Vin: 11.4-12.6V, VSB: 4.75-5.25V | Vin: 11.4-12.6V, VSB: 4.75-5.25V | Vin: 11.4-12.6V, VSB: 4.75-5.25V | Vin: 11.4-12.6V, VSB: 4.75-5.25V | Vin: 11.4-12.6V, VSB: 4.75-5.25V | Vin: 11.4-12.6V, VSB: 4.75-5.25V | Vin: 11.4-12.6V, VSB: 4.75-5.25V | Vin: 11.4-12.6V, VSB: 4.75-5.25V | Vin: 11.4-12.6V, VSB: 4.75-5.25V | |||||||||
| Environment | Operational Temperature | 0 ~ 60°C (32 ~ 140°F) | 0 ~ 60°C (32 ~ 140°F) | 0 ~ 60°C (32 ~ 140°F) | 0 ~ 60°C (32 ~ 140°F) | 0 ~ 60°C (32 ~ 140°F) | 0 ~ 60°C (32 ~ 140°F) | 0 ~ 60°C (32 ~ 140°F) | 0 ~ 60°C (32 ~ 140°F) | 0 ~ 60°C (32 ~ 140°F) | 0 ~ 60°C (32 ~ 140°F) | 0 ~ 60°C (32 ~ 140°F) | ||||||||
| Non-Operational Temperature | -40~ 85°C and 60°C @ 95% RH Non-Condensing | -40~ 85°C and 60°C @ 95% RH Non-Condensing | -40~ 85°C and 60°C @ 95% RH Non-Condensing | -40~ 85°C and 60°C @ 95% RH Non-Condensing | -40~ 85°C and 60°C @ 95% RH Non-Condensing | -40~ 85°C and 60°C @ 95% RH Non-Condensing | -40~ 85°C and 60°C @ 95% RH Non-Condensing | -40~ 85°C and 60°C @ 95% RH Non-Condensing | -40~ 85°C and 60°C @ 95% RH Non-Condensing | -40~ 85°C and 60°C @ 95% RH Non-Condensing | -40~ 85°C and 60°C @ 95% RH Non-Condensing | |||||||||
| Vibration Resistance | 3.5 Grm | 3.5 Grm | 3.5 Grm | 3.5 Grm | 3.5 Grm | 3.5 Grm | 3.5 Grm | 3.5 Grm | 3.5 Grm | 3.5 Grm | 3.5 Grm | |||||||||
| Shock Protection | 15G | 15G | 15G | 15G | 15G | 15G | 15G | 15G | 15G | 15G | 15G | |||||||||
| Physical | Dimension (mm) | 125 x 95mm (4.92" x 3.74") | 125 x 95mm (4.92" x 3.74") | 125 x 95mm (4.92" x 3.74") | 125 x 95mm (4.92" x 3.74") | 125 x 95mm (4.92" x 3.74") | 125 x 95mm (4.92" x 3.74") | 125 x 95mm (4.92" x 3.74") | 125 x 95mm (4.92" x 3.74") | 125 x 95mm (4.92" x 3.74") | 125 x 95mm (4.92" x 3.74") | 125 x 95mm (4.92" x 3.74") | ||||||||
| Operating System | Microsoft Windows | Yes | Yes | Yes | Yes | Yes | Yes | Yes | Yes | Yes | Yes | Yes | ||||||||
| Linux | Yes | Yes | Yes | Yes | Yes | Yes | Yes | Yes | Yes | Yes | Yes | |||||||||
| iManager | Yes | Yes | Yes | Yes | Yes | Yes | Yes | Yes | Yes | Yes | Yes | |||||||||
| Certification | EMC | CE, FCC | CE, FCC | CE, FCC | CE, FCC | CE, FCC | CE, FCC | CE, FCC | CE, FCC | CE, FCC | CE, FCC | CE, FCC | ||||||||
