------MOXA UPort 1130I

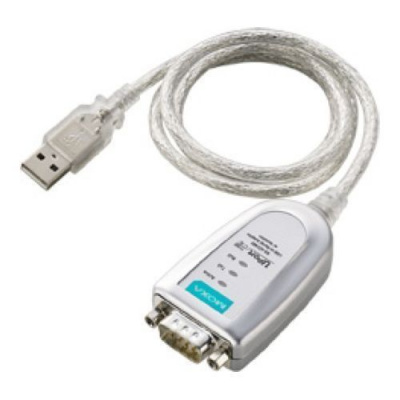

MOXA UPort 1130I — конвертер USB

Хит

Артикул: UPort 1130I

1-портовый конвертер USB в RS-422/485 с изоляцией 2 кВ — MOXA UPort 1130I

Полноскоростной режим USB с пропускной способностью до 12 Мбит/с
Дополнительный ввод-вывод или прерывание не требуется
Скорость последовательной передачи до 921,6 Кбит / с 64-байтовый FIFO и встроенный аппаратный и программный контроль потока
Поддержка RS-422 / 2-проводного интерфейса RS-485 и 4-проводного интерфейса RS-485
Адаптер клеммных блоков
Изоляция 2 КВ

Подробнее

Цены указаны с НДС

20 006 руб.

199.99

USD

213,99 USD

Доступно к заказу

Нашли дешевле?

Оплата

По счету, банковской картой, наличными и QR. Подробнее

- +

В корзину

Купить в 1 клик

Конcультируйтесь +7 (343) 381-75-75, отправляйте спецификации ipcsales@aveon.ru

АВЕОН – дистрибьютор АСУ и IT | Собственное производство защищенных ПК
Техподдержка | Гарантия | Сервис | Доставка по России от 1 дня!
Самовывоз: Екатеринбург, Челябинск, Пермь, Тюмень, Ханты-Мансийск, Сургут

Описание

MOXA UPort 1130I поставляется с последовательным адаптером Mini DB9F-to-TB.

Скачать драйвер (Driver):

Linux* – Версия 1.3 от 30.07.2012
Linux 2.4* – Версия 1.0 от 7.12.2009
Linux Eee PC 701* – Версия 1.1.4 от 7.12.2009
Windows (WHQL certified)* – Версия 1.9 от 3.03.2016
Windows CE 5.0* – Версия 1.1 от 7.12.2009
Windows CE 6.0* – Версия 1.0 от 7.12.2009
Android** – Версия 1.0 от 23.08.2013

* Драйверы общие для всех конвертеров UPort серии 1100
* Драйверы общие для всех преобразователей UPort серий 1100/1200/1400/1600

Скачать утилиты:

PComm Lite для Windows 2000, XP, 2003, Vista, 2008, 7 (x86 и x64) – Версия 1.6 от 14.05.2012
ViewCOM – Версия 1.0 от 12.07.2010

Скачать инструкцию на русском языке:

Руководство пользователя UPort серии 1100***

*** Установка драйверов, подключение, распиновка.

Характеристики

Конструктивное исполнение

Конструктив корпусаУдаропрочный пластиковый корпус (ABS)
Вид монтажаНастольный

Интерфейсы ввода-вывода

Общее количество COM-портов1
Портов RS-422/4851
Максимальная скорость COM-портов RS-422/485921600 Бит/с
Изоляция COM-портов RS-422/4852000 В
Тип разъема COM-портов1xDB9M
Количество портов USB1

Требования по питанию

Входное напряжение питания. Постоянный ток5 ... 5 В
Ток потребления65 мА

Программное обеспечение

Совместимость с операционными системамиLinux kernel 2.6, Windows CE 5.0, Windows CE 6.0, Windows Server 2003, Windows Server 2008, Windows Server 2012, Windows XP, Windows 7, Windows 8, Linux kernel 2.4, Linux kernel 3.x, Windows 98, Windows ME, Windows 2000, Windows Vista, Windows 8.1, Mac OS X, Windows 10, Windows Server 2016, Linux kernel 4.x, Windows Server 2019, Linux kernel 5.x

Условия эксплуатации

Рабочая температура0 ... 55 °С
Допустимая влажность эксплуатации5 ... 95 %
Время наработки на отказ1949025 ч

Условия хранения

Температура хранения-20 ... 70 °С

Габариты

Ширина38.4 мм
Высота60 мм
Глубина20 мм

Стандарты и сертификаты

Электромагнитная совместимость (EMS)МЭК 61000-4-2, МЭК 61000-4-3, МЭК 61000-4-4, МЭК 61000-4-5, МЭК 61000-4-6, МЭК 61000-4-8, EN 55024, EN 55032
Электромагнитные помехи (EMI)FCC Part 15 Subpart B Class A, CISPR 32

Производство

ПроизводительMOXA
СерияСерия MOXA UPort 1130

Документация

Спецификация MOXA UPort 1130I

Руководство пользователя UPort 1100

Спецификация UPort 1100

Зарегистрировать проект

Зарегистрируйте проект, чтобы купить по специальной цене.

АВЕОН напрямую сотрудничает с производителями, поэтому вы можете зафиксировать проект за вашей организацией или за конечным заказчиком, получить скидку, запросить увеличение гарантийного срока.

Напоминаем, что все цены, опубликованные на данном сайте, приведены как справочная информация, не являются публичной офертой, определяемой положениями статьи 437 Гражданского кодекса Российской Федерации, и могут быть изменены в любое время без предупреждения.

Сертифицированные специалисты БЕСПЛАТНО помогут подобрать оборудование под ваш проект, составить спецификацию промышленного компьютера, порекомендуют актуальные замены для снятых с производства компонентов. Позвоните +7 (343) 381-75-75, напишите на ipcsales@aveon.ru или постучитесь в ЧАТ.

Вы можете заказать оборудование для тестирования на вашем предприятии, чтобы оценить характеристики и совместимость с уже установленными устройствами.

Самые ходовые компоненты АСУ ТП всегда на складе в Екатеринбурге и в Москве. Под заказ – 2 недели со склада в Тайване (при наличии у производителя). Самовывоз в Екатеринбурге, Челябинске, Тюмени и Перми. Доставка по России.

Условия оплаты

Оплата заказов с сайта по безналичному расчету осуществляется по счету-оферте, который действителен в день его создания. В случае оплаты в последующие дни, стоимость заказа может быть пересчитана на дату оплаты по текущему курсу USD как ЦБ+2% по решению поставщика. При оплате по безналичному расчету с физических лиц может сниматься комиссия банка от 1%.
Можно оплатить заказ наличными в офисе АВЕОН или при доставке курьером до двери.
После оплаты выдается кассовый чек.

Условия доставки

Доставка во все регионы России транспортными компаниями до терминала ТК в городе доставки, либо до двери заказчика.
Срок доставки и стоимость определяются тарифами компаний-грузоперевозчиков.
Также вы можете самостоятельно забрать товары из пунктов самовывоза в вашем городе.

Более подробная информация здесь.

Зачем нужна гальваническая изоляция?▼

Гальваническая изоляция в оборудовании MOXA снижает помехи при передаче сигнала и защищает оборудование от повреждений, микросхемы от выгорания.

Обозначается буквой I в модели.

Поясните принципиальную разницу между MOXA UPort 1150 и UPort 1110. Переходник для RS-485 в комплекте у обоих версий?▼

Что такое интерфейс RS-422?▼

Интерфейс RS-422 обеспечивает дифференциальную однонаправленную передачу данных по линиям с возможностью соединения «точка–точка» или «master – много slave».

Это еще один интерфейс, который до сих пор достаточно часто применяется в промышленности. RS422 похож на RS-232, но в отличие от последнего использует дифференциальный сигнал для одномоментной отправки и приемки сообщений по разным линиям.

Повышенная стойкость к помехам.
Большая дистанция передачи данных – до 1200 метров.
Скорость передачи данных зависит от расстояния: если соединение между компонентов всего 10 метров, то она может достигать 10 Мбит/с. А при максимальных 1200 метров – всего лишь 10 кбит/с.
Поддержка топологии «точка–точка».
Нужен согласующий резистор

Как правило, для организации RS-422 используется разъем DB9. Распиновку и схему подключения RS422 нужно смотреть в документации каждого конкретного устройства.

Рисунок6

В настоящее время стандарт может указываться как EIA-422 – равнозначное написание с первоначальным.

Устройства с RS232, RS422, RS485 в ассортименте АВЕОН:

Что такое интерфейс RS-485?▼

RS-485 (англ. Recommended Standard 485, еще встречается написание EIA-485) – это стандарт физического уровня для асинхронного интерфейса.

Это наиболее популярный интерфейс для промышленных сетей, широко используется множеством устройств в АСУ ТП. Как правило в качестве разъема для организации RS485 также используется разъем DB9 или клеммная колодка. Распайку RS-485 нужно изучать в документации к каждому конкретному устройству.

Расстояние до 1200 метров.
Бывают 2- и 4-сигнальных провода.
Скорость передачи данных обычно до 115200 бит/с (по стандарту до 10 Мбит/с на 15 м).
Тип «точка–точка» или «точка – много точек».
Можно подключить до 256 устройств.
Нужен согласующий резистор.

Работа RS485 в режиме полудуплекс (используются 2 контакта)

Рисунок7

Работа RS485 в режиме полный дуплекс (используются 4 контакта)

Рисунок8
