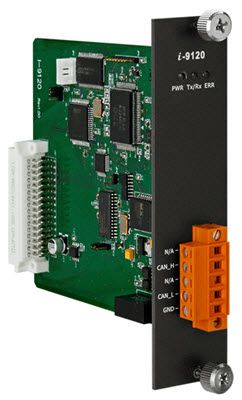

ICP DAS: 1-портовый интеллектуальный модуль связи CAN I-9120

Программируемый контроллер I-9120 имеет один порт связи CAN с 5-контактным винтовым клеммным разъемом, который может использоваться в широком спектре приложений CAN. Он обеспечивает специфичную для CAN 2.0A и 2.0B скорость передачи данных от 10 Кбит/с до 1 Мбит/с, функцию повторной передачи, арбитраж шины и обнаружение ошибок.

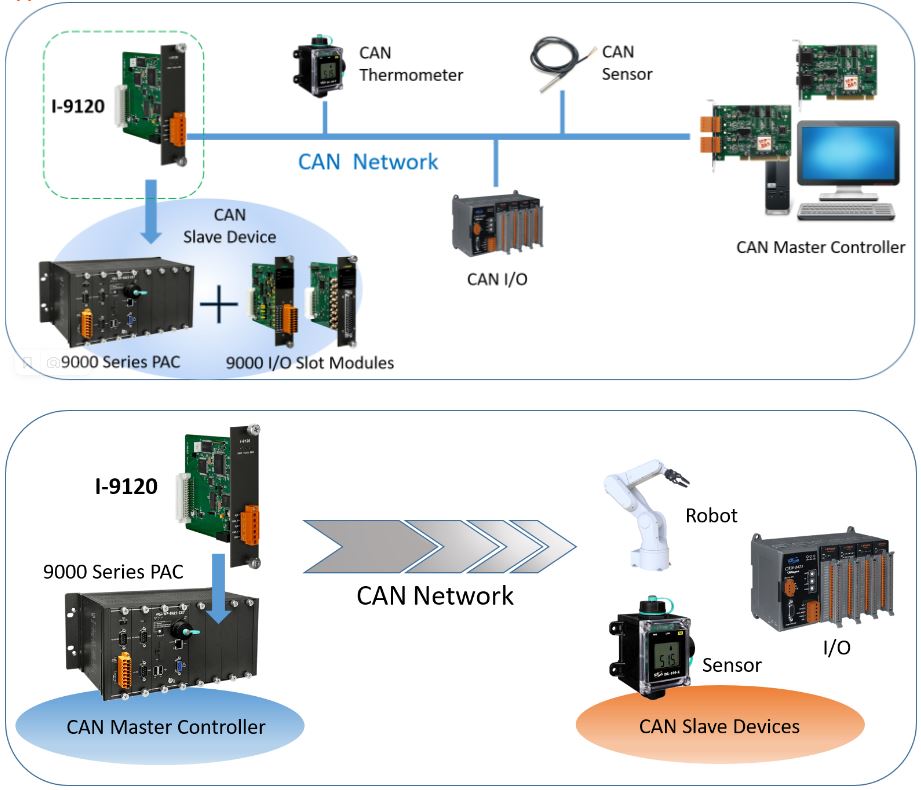

Сочетая в себе преимущества PAC серии 9000, которые могут работать без значительного увеличения нагрузки на центральный процессор, I-9120 может стать мощным сервером программируемых устройств с несколькими портами CAN, управляя программой в ЦП 186 I-9120. Он также может взаимодействовать с другими коммуникационными интерфейсами, такими как порты RS-232/RS-485/Ethernet, и функционирует как программируемый сервер устройств. Таким образом, пользователи могут создавать различные приложения для различных протоколов связи.

Функции:

• Поддержка WP-9000-CE7, XP-9000-WES7, LP-9000, LX-9000 серии PAC
• 8 КБ DPRAM
• RTC (часы реального времени)
• Возможность программировать пользовательскую прошивку
• Поддержка обновления прошивки по умолчанию
• Демоверсии и библиотеки VC6, VS 2005(VB.Net, C#.Net, VC++)
• Функциональные библиотеки C/C++ встроенных программ и демо-версии

Функции порта CAN

• Поддержка спецификации ISO11898-2
• Контроллер Philip SJA1000T CAN
• Приемопередатчик Philip 82C250 CAN
• Частота контроллера CAN: 16 МГц
• 2500 Vrms защита от фотоизоляции на стороне CAN
• Переключатель для клеммного резистора 120 Ом шины CAN
• Совместим со спецификацией CAN 2.0, части A и B
• Обеспечивает скорость передачи данных по умолчанию: 10 Кбит/с, 20 Кбит / с, 50 Кбит/с, 125 Кбит / с, 250 Кбит /с, 500 Кбит / с, 800 Кбит/с и 1 Мбит/с
• Разрешить определяемую пользователем скорость передачи данных
• Точность циклической передачи: точность ± 0,5 мс при циклическом времени ниже 10 мс, погрешность ± 1% при циклическом времени превышает 10 мс
• Обеспечивает 5 комплектов циклической передачи
• Временная метка сообщения CAN с точностью ± 1 мс
