Подбор аналога для контроллерной системы Schneider Electric
Коллеги, предлагаем ваше вниманию реализованный проект по замены контроллерной системы Schneider Electric на аналогичное решение на базе оборудования ICP DAS /Тайвань/.
Начальная спецификация Schneider Electric:
|
Артикул |
Наименование |
Кол-во |
ед. |
| ABE7H16R21 |
TELEFAST БАЗА 16 ВХ/ВЫХ, ИНДИКАЦИЯ СОСТОЯНИЯ КАНАЛА 2, ВЫБОР ПОЛЯРНОСТИ 0 ИЛИ 24 |
4 | шт |
| ABE7R16T230 |
TELEFAST БАЗА НА 16 ВЫХОДОВ, СО СЪЕМНЫМИ ЭЛЕКТРОМЕХАНИЧЕСКИМИ РЕЛЕ 10 ММ, 1 СО |
4 | шт |
| ABE7CPA02 | TELEFAST БАЗА НА 8 КАНАЛОВ ДЛЯ AEY*/ASY800 (SUB-D15) | 1 | шт |
| BMXCPS2000RU | БЛОК ПИТАНИЯ ~220В, STANDARD | 1 | шт |
| ABLS1A24050 | БЛОК ПИТАНИЯ ОПТИМАЛЬНОЙ СЕРИИ 24В 5A | 1 | шт |
| BMXFCC203 | КАБЕЛЬ FCN -> 2XHE 2М | 4 | шт |
| BMXFTA300 | Кабель аналог 1хFTB2820, 1хSUB-D25, 3 м | 1 | шт |
| BMXAMI0800RU | Модуль аналоговый 8 неизолир входов ток/напр | 1 | шт |
| BMXDDI6402KRU | Модуль цифровых входов 64 ВХОДА, =24В, SINK | 1 | шт |
| BMXDDO6402KRU | Модуль цифровых выходов 64 ВЫХОДА, ТРАНЗИСТОР, 0.1А, SOURCE | 1 | шт |
| BMXP342020RU | ПРОЦЕССОР 340-20, MODBUS, ETHERNET | шт | |
| BMXXBP0400RU | ШАССИ НА 4 ПЛАТОМЕСТА | 1 | шт |

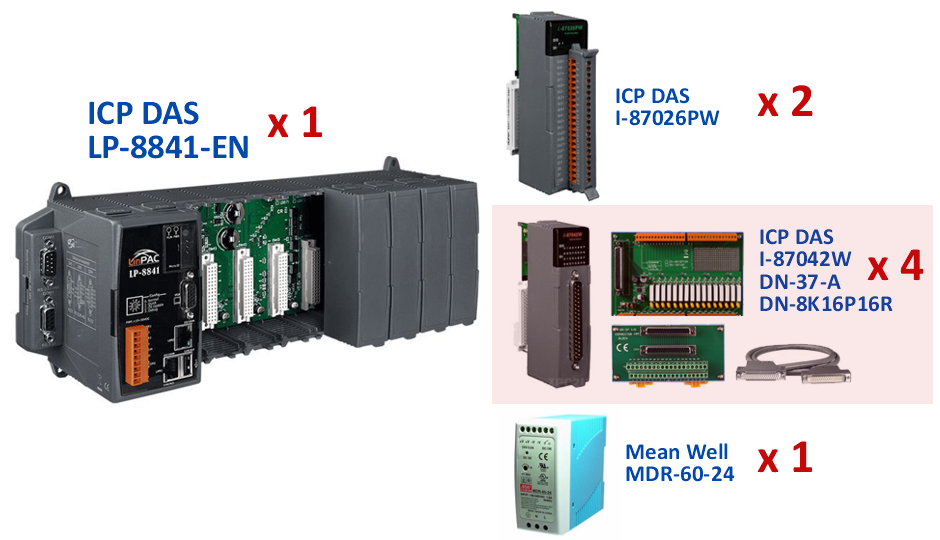

Аналогичное решение на базе ICP DAS:
|
Артикул |
Наименование |
Кол-во |
ед. |
|
| LP-8841-EN |
|
PC-совместимый промышленный контроллер Intel PXA270 520МГц, 128Mб SDRAM, 32Мб/48Mб Flash, 2xRS-232, 1xRS-485, 1xRS-232/485, 2xEthernet, 8 слотов расширения, Linux 2.6.19 ICP DAS LP-8841-EN |
1 | шт |
| I-87026PW |
|
Высокопрофильный модуль ввода-вывода, 6 каналов аналогового ввода, 2 канала аналогового вывода, 2 канала дискретного ввода, 2 канала дискретного вывода, последовательная шина ICP DAS I-87026PW | 2 | шт |
| I-87042W |
|
Высокопрофильный 16-канальный модуль дискретного ввода, 16 каналов дискретного вывода с изоляцией ICP DAS I-87042W | 4 | шт |
| DN-37-A |
|
Плата клеммников с разъемом DB-37, монтаж на DIN-рейку с кабелем CA-3710A (37-pin Male-Female D-sub 1.0 m), до 50В ICP DAS DN-37-A | 4 | шт |
| DN-8K16P16R |
|
Плата реле, 16 дискретных входов, 16 релейных выходов ICP DAS DN-8K16P16R | 4 | шт |
| MDR-60-24 |
 |
Блок питания AC-DC на DIN-рейку, 60Вт, 24В, до 2.5A, , изоляция 3000В AC, вход 85…264В AC/120…370В DC, -20…+70°С MeanWell MDR-60-24 | 1 | шт |
Комментарии и пояснения:

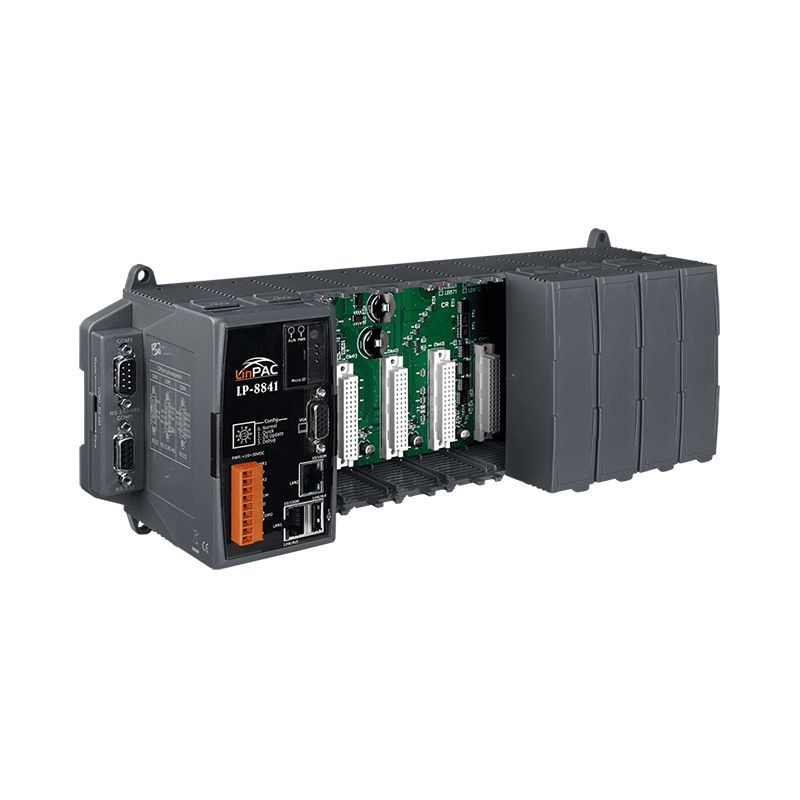

- ПРОЦЕССОР 340-20, MODBUS, ETHERNET – LP-8841 – PC-совместимый свободно-программируемый промышленный контроллер.
Программируется на языках C\C++ и МЭК (для программирования на МЭК можно использовать исполнительную среду ISAGRAF 6).

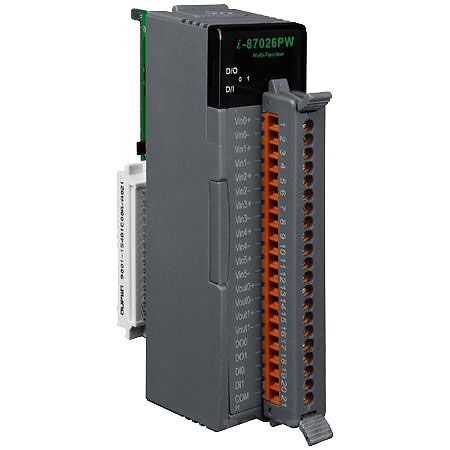

- I-87026PW – 6 каналов аналогового входа. 8-ми канального модуля нет, можно просто взять 2 таких модуля.

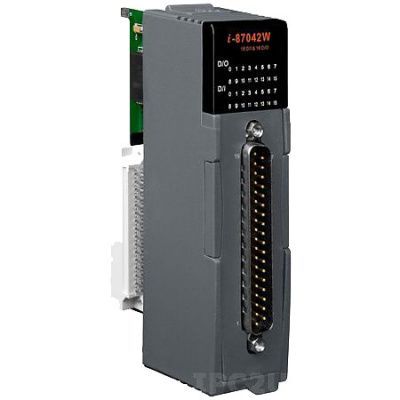

- I-87042W – модуль дискретного ввода/вывода. Имеет 16 каналов ввода и 16 вывода. Количество: 4 шт.
– Модуль цифровых входов 64 ВХОДА, =24В, SINK
– Модуль цифровых выходов 64 ВЫХОДА, ТРАНЗИСТОР, 0.1А, SOURCE
- Для каждого модуля I-87042W

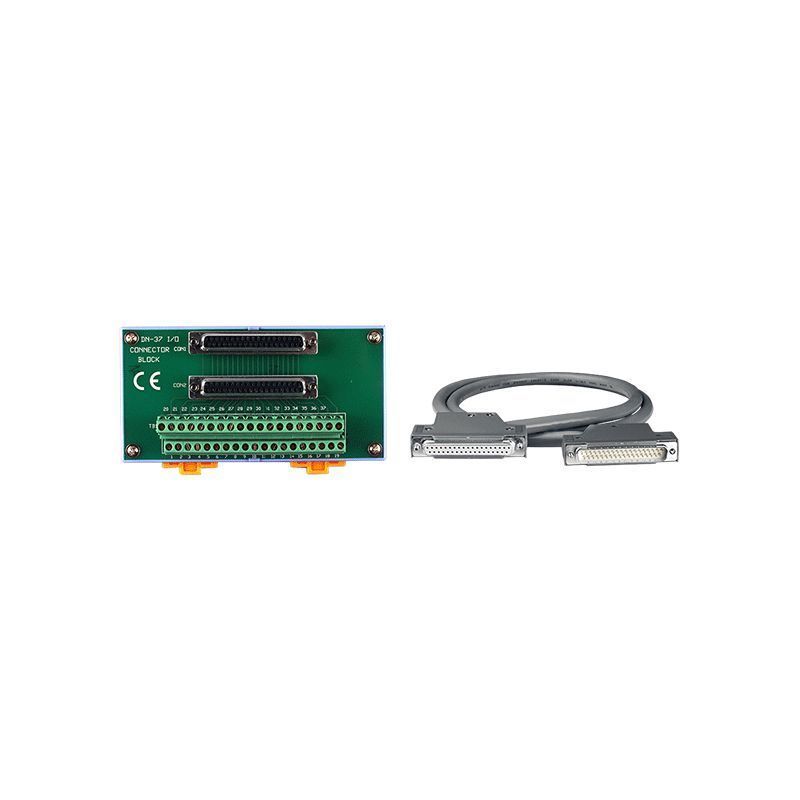

– TELEFAST БАЗА 16 ВХ/ВЫХ, ИНДИКАЦИЯ СОСТОЯНИЯ КАНАЛА 2, ВЫБОР ПОЛЯРНОСТИ 0 ИЛИ 24 – DN-37-A

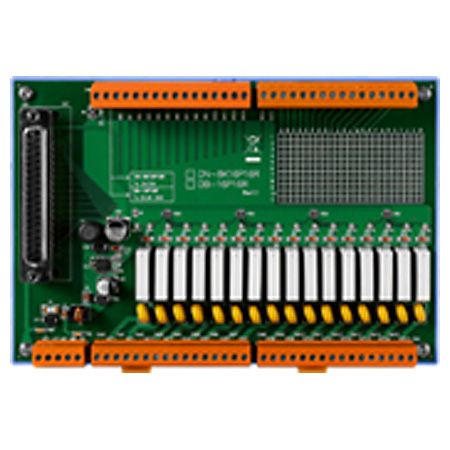

– TELEFAST БАЗА НА 16 ВЫХОДОВ, СО СЪЕМНЫМИ ЭЛЕКТРОМЕХАНИЧЕСКИМИ РЕЛЕ 10 ММ, 1 СО – DN-8K16P16R

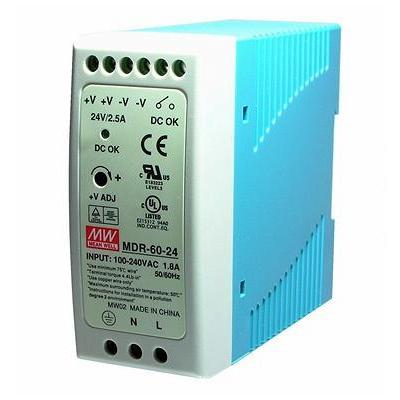

- Блок питания для данной системы MDR-60-24 – 1 шт.
