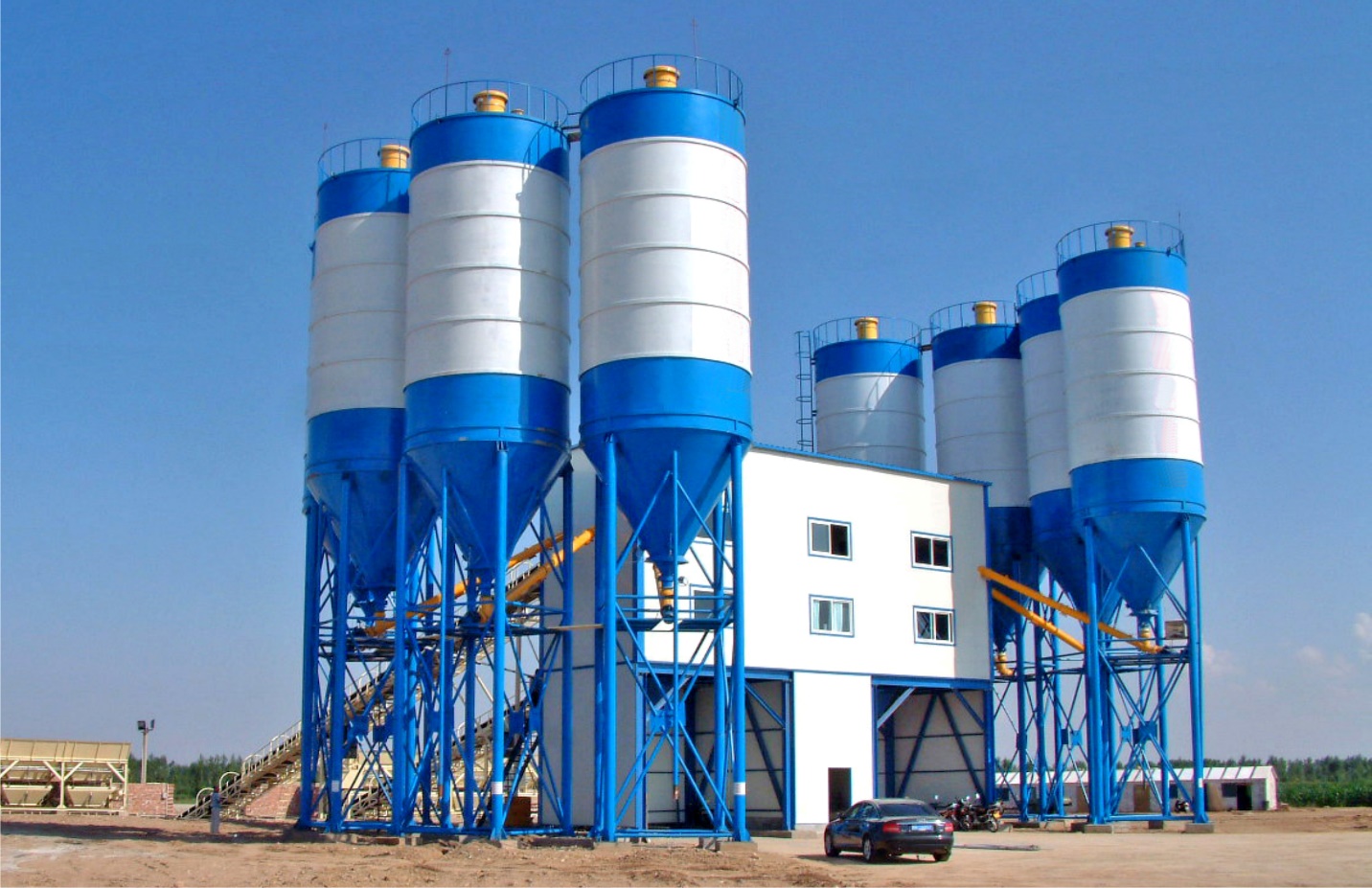

Автоматизация управления растворобетонного узла

Для реализации проекта автоматизации управления растворобетонного узла на предприятии необходимо было подобрать оборудование по требованиям:

• 4 дискретных входов (DI)
• 13 дискретных выходов (DO)
• 6 аналоговых входов (AI)
• Поддержка Modbus RTU и Ethernet
• Панель оператора 10.1 дюйма
• Защищенная инженерная станция

Специалистами АВЕОН было подобрано решение на базе промышленного ПК RUGGNET, контроллера и модулей I/O ICP DAS и панели оператора Weintek.

В качестве ПЛК был выбран PC-совместимый промышленный контроллер ICP DAS LP-8421. Модель оснащена корзиной на установки модулей расширения. Модули ввода-вывода были подобраны исходя из требований системы: модуль аналогового ввода I-8014CW, модуль дискретного ввода I-8051W и модуль дискретного вывода I-8057W. Для управления системой оператором панель HMI cMT2108X2 от Wientek.

Преимущества применения данного ПЛК:

• Можно легко добавлять или изменять модули ввода-вывода в зависимости от будущих потребностей.
• Широкий выбор модулей ввода-вывода ICP DAS для различных задач.
• Процессор на архитектуре Arm
• Предустановленная ОС Linux

Для инженерной станции, был выбран компактный универсальный промышленный компьютер RUGGNET в 19 дюймовую стойку формата 2U RCK-R200-i3081D-W-V4. Компьютер оснащен процессором Intel Core I-3 10-го поколения, 8 Гб оперативной памяти DDR4 и SSD m.2 256 Гб.

Полный список оборудования:

• PC-совместимый контроллер ICP DAS LP-8421
• Модуль аналогового ввода I-8014CW
• Модуль дискретного ввода I-8051W
• Модуль дискретного вывода I-8057W
• Панель HMI Wientek cMT2108X2
• Защищенный компьютер RCK-R200-i3081D-W-V4
