------Advantech ARK-2150L-S4A1E

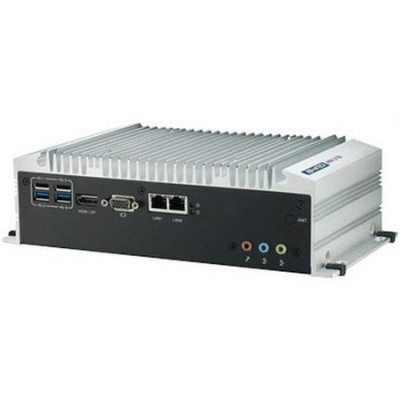

Advantech ARK-2150L-S4A1E — встраиваемый компьютер

Артикул: ARK-2150L-S4A1E

Снято с производства Заявка на подбор аналога

Встраиваемый компьютер / Intel Celeron 1047UE 1.4G 17W ARK-2150L — Advantech ARK-2150L-S4A1E

Подробнее

Цены указаны с НДС

Нашли дешевле?

Оплата

Жмите запросить цену

Оборудование со склада и под заказ

Конcультируйтесь +7 (343) 381-75-75, отправляйте спецификации ipcsales@aveon.ru

АВЕОН – дистрибьютор АСУ и IT | Собственное производство защищенных ПК
Техподдержка | Гарантия | Сервис | Доставка по России от 1 дня!
Самовывоз: Екатеринбург, Челябинск, Пермь, Тюмень, Ханты-Мансийск, Сургут

Описание

Основные характеристики серии ARK-2150L

Intel Core i7, i3 and Celeron processors + Intel QM77 PCH
1 x DDR3/DDR3L, SO-DIMM support up to 8 GB
DirectX11, OpenGL3.1, OpenCL1.1, dual independent display: VGA + HDMI/ DisplayPort*
Supports Intel AMT8.0
Supports up to 2 x GbE, 2 x USB 3.0, 4 x USB 2.0 and 4 x COMs ports
Supports 1 x internal mSATA socket and 1 x 2.5" SATA HDD Bay
Lockable DC jack design
Supports iManager, SUSIAccess and Embedded Software APIs

Модификации ARK-2150L

ARK-2150L-S4A1E
ARK-2150L-S6A1E
ARK-2150L-S7A1E
ARK-2150LS-S7A1E

Спецификация

	ARK-2150L-S4A1E	ARK-2150L-S6A1E	ARK-2150L-S7A1E	ARK-2150LS-S7A1E
Processor
	Intel Celeron 1047UE	Intel ULV 3rd Gen Core i3 3217UE	Intel ULV 3rd Gen Core i7 3517UE	Intel ULV 3rd Gen Core i7 3517UE
Core Number	2	2	2	2
Frequency	1.4 GHz	1.6 GHz	1.7 GHz (up to 2.8GHz)	1.7 GHz (up to 2.8GHz)
L3 Cache	2 MB	3 MB	4 MB	4 MB
Chipset	Intel QM77	Intel QM77	Intel QM77	Intel QM77
BIOS	AMI EFI 64Mbit	AMI EFI 64Mbit	AMI EFI 64Mbit	AMI EFI 64Mbit
Memory
Technology	DDR3 1600MHz,DDR3L 1333 MHz	DDR3 1600MHz,DDR3L 1333 MHz	DDR3 1600MHz,DDR3L 1333 MHz	DDR3 1600MHz,DDR3L 1333 MHz
Max. Capacity	8 GB	8 GB	8 GB	Default 4GB, max. up to 8GB
Socket	1x204-pin SODIMM	1x204-pin SODIMM	1x204-pin SODIMM	1x204-pin SODIMM
Graphics
Chipset	Intel QM77 Integrated GFX Gen 7	Intel QM77 Integrated GFX Gen 7	Intel QM77 Integrated GFX Gen 7	Intel QM77 Integrated GFX Gen 7
Graphic Engine	DirectX11, OpenGL 3.1, and Open CL 11; Hardware decode acceleration: AVC/H.264, MPEG-2, VC-1	DirectX11, OpenGL 3.1, and Open CL 11; Hardware decode acceleration: AVC/H.264, MPEG-2, VC-1	DirectX11, OpenGL 3.1, and Open CL 11; Hardware decode acceleration: AVC/H.264, MPEG-2, VC-1	DirectX11, OpenGL 3.1, and Open CL 11; Hardware decode acceleration: AVC/H.264, MPEG-2, VC-1
VGA	Integrated 340.4MHz RAMDAC, Max resolution up to 2048x1536 @ 75Hz	Integrated 340.4MHz RAMDAC, Max resolution up to 2048x1536 @ 75Hz	Integrated 340.4MHz RAMDAC, Max resolution up to 2048x1536 @ 75Hz	Integrated 340.4MHz RAMDAC, Max resolution up to 2048x1536 @ 75Hz
HDMI	Supports HDMI 1.4 for HD Video playback (no hotplug support); Max resolution up to 2560x1600 @ 60Hz on DisplayPort, Max resolution up to 1920x1200 @ 60Hz on HDMI	Supports HDMI 1.4 for HD Video playback (no hotplug support); Max resolution up to 2560x1600 @ 60Hz on DisplayPort, Max resolution up to 1920x1200 @ 60Hz on HDMI	Supports HDMI 1.4 for HD Video playback (no hotplug support); Max resolution up to 2560x1600 @ 60Hz on DisplayPort, Max resolution up to 1920x1200 @ 60Hz on HDMI	Supports HDMI 1.4 for HD Video playback (no hotplug support); Max resolution up to 2560x1600 @ 60Hz on DisplayPort, Max resolution up to 1920x1200 @ 60Hz on HDMI
Dual Display	Yes, VGA + HDMI or VGA + DisplayPort	Yes, VGA + HDMI or VGA + DisplayPort	Yes, VGA + HDMI or VGA + DisplayPort	Yes, VGA + HDMI or VGA + DisplayPort
Ethernet
LAN1	10/100/1000 Mbps Intel 82579LM GbE, support Wake On Lan	10/100/1000 Mbps Intel 82579LM GbE, support Wake On Lan	10/100/1000 Mbps Intel 82579LM GbE, support Wake On Lan	10/100/1000 Mbps Intel 82579LM GbE, support Wake On Lan
LAN2	10/100/1000 Mbps Intel 82583V GbE, support Wake On Lan	10/100/1000 Mbps Intel 82583V GbE, support Wake On Lan	10/100/1000 Mbps Intel 82583V GbE, support Wake On Lan	10/100/1000 Mbps Intel 82583V GbE, support Wake On Lan
Audio
Interface	Realtek ALC892, High Definition Audio. Line-out,Mic-in,Line-in	Realtek ALC892, High Definition Audio. Line-out,Mic-in,Line-in	Realtek ALC892, High Definition Audio. Line-out,Mic-in,Line-in	Realtek ALC892, High Definition Audio. Line-out,Mic-in,Line-in
I/O Interface
Serial Port	2xRS-232 ports, 2xRS-232/422/485 port with auto flow control	2xRS-232 ports, 2xRS-232/422/485 port with auto flow control	2xRS-232 ports, 2xRS-232/422/485 port with auto flow control	2xRS-232 ports, 2xRS-232/422/485 port with auto flow control
USB Interface	2xUSB 3.0 ports and 4xUSB 2.0 ports	2xUSB 3.0 ports and 4xUSB 2.0 ports	2xUSB 3.0 ports and 4xUSB 2.0 ports	2xUSB 3.0 ports and 4xUSB 2.0 ports
Other
Digital IO	8-bits programmable general purpose input/output	8-bits programmable general purpose input/output	8-bits programmable general purpose input/output	8-bits programmable general purpose input/output
Watchdog Timer	255 levels timer interval, setup by software	255 levels timer interval, setup by software	255 levels timer interval, setup by software	255 levels timer interval, setup by software
Expansion
Mini PCIe	2xFull-size Mini PCIe (One supports mSATA & the other with SIM holder); 1xHalf-size Mini PCIe	2xFull-size Mini PCIe (One supports mSATA & the other with SIM holder); 1xHalf-size Mini PCIe	2xFull-size Mini PCIe (One supports mSATA & the other with SIM holder); 1xHalf-size Mini PCIe	2xFull-size Mini PCIe (One supports mSATA & the other with SIM holder); 1xHalf-size Mini PCIe
Storage
HDD	Supports one SATA 2.5" HDD Bay (Compatible with 12.5mm height HDD) (Max. Data Transfer Rate 600 MB/s)	Supports one SATA 2.5" HDD Bay (Compatible with 12.5mm height HDD) (Max. Data Transfer Rate 600 MB/s)	Supports one SATA 2.5" HDD Bay (Compatible with 12.5mm height HDD) (Max. Data Transfer Rate 600 MB/s)	Supports one SATA 2.5" HDD Bay (Compatible with 12.5mm height HDD) (Max. Data Transfer Rate 600 MB/s)
SSD	Supports one internal mSATA socket	Supports one internal mSATA socket	Supports one internal mSATA socket	Supports one internal mSATA socket
Software Support
Microsoft Windows	Windows 7, Windows 7 Embedded, XP Professional, XP Embedded	Windows 7, Windows 7 Embedded, XP Professional, XP Embedded	Windows 7, Windows 7 Embedded, XP Professional, XP Embedded	WES7E 64 bit built-in ENG/JP/TC/SC
Linux	Ubuntu 12.04	Ubuntu 12.04	Ubuntu 12.04	Ubuntu 12.04
Power
Power Type	AT/ATX	AT/ATX	AT/ATX	AT/ATX
Input Voltage	12 VDC, ± 10%	12 VDC, ± 10%	12 VDC, ± 10%	12 VDC, ± 10%
Power Adaptor	AC to DC, DC12V/5A, 60 W (Optional)	AC to DC, DC12V/5A, 60 W (Optional)	AC to DC, DC12V/5A, 60 W (Optional)	AC to DC, DC12V/5A, 60 W (Optional)
Consumption	Typical 9.4 W, Max. 24.96 W (with Intel Core i7 3517UE CPU and 2 GB memory)	Typical 9.4 W, Max. 24.96 W (with Intel Core i7 3517UE CPU and 2 GB memory)	Typical 9.4 W, Max. 24.96 W (with Intel Core i7 3517UE CPU and 2 GB memory)	Typical 9.4 W, Max. 24.96 W (with Intel Core i7 3517UE CPU and 2 GB memory)
Mechanical
Construction	Aluminum housing	Aluminum housing	Aluminum housing	Aluminum housing
Mounting	Din-Rail mounting, Desk/wall-mounting, VESA mounting	Din-Rail mounting, Desk/wall-mounting, VESA mounting	Din-Rail mounting, Desk/wall-mounting, VESA mounting	Din-Rail mounting, Desk/wall-mounting, VESA mounting
Dimensions	264.5x75.1x133.0 mm (10.41"x2.96"x5.24")	264.5x75.1x133.0 mm (10.41"x2.96"x5.24")	264.5x75.1x133.0 mm (10.41"x2.96"x5.24")	264.5x75.1x133.0 mm (10.41"x2.96"x5.24")
Weight	2.3 kg (5.07 lb)	2.3 kg (5.07 lb)	2.3 kg (5.07 lb)	2.3 kg (5.07 lb)
Environment
Operational Temperature	With extended temperature peripherals: -20 ~ 60° C (-4 ~ 140° F) with 0.7m/s air flow; With 2.5-inch hard disk 0 ~ 45° C (32 ~ 112° F) with 0.7m/s air flow	With extended temperature peripherals: -20 ~ 60° C (-4 ~ 140° F) with 0.7m/s air flow; With 2.5-inch hard disk 0 ~ 45° C (32 ~ 112° F) with 0.7m/s air flow	With extended temperature peripherals: -20 ~ 60° C (-4 ~ 140° F) with 0.7m/s air flow; With 2.5-inch hard disk 0 ~ 45° C (32 ~ 112° F) with 0.7m/s air flow	0 ~ 45° C
Storage Temperature	-40 ~ 85° C (-40 ~ 185° F)	-40 ~ 85° C (-40 ~ 185° F)	-40 ~ 85° C (-40 ~ 185° F)	-40 ~ 85° C (-40 ~ 185° F)
Relative Humidity	95% @ 40° C (non-condensing)	95% @ 40° C (non-condensing)	95% @ 40° C (non-condensing)	95% @ 40° C (non-condensing)
Vibration during Operation	With SSD: 5 Grms, IEC 60068-2-64, random, 5 ~ 500 Hz, 1 hr/axis.	With SSD: 5 Grms, IEC 60068-2-64, random, 5 ~ 500 Hz, 1 hr/axis.	With SSD: 5 Grms, IEC 60068-2-64, random, 5 ~ 500 Hz, 1 hr/axis.	With SSD: 5 Grms, IEC 60068-2-64, random, 5 ~ 500 Hz, 1 hr/axis.
Shock During Operation	With SSD: 50 G, IEC 60068-2-27, half sine, 11 ms duration	With SSD: 50 G, IEC 60068-2-27, half sine, 11 ms duration	With SSD: 50 G, IEC 60068-2-27, half sine, 11 ms duration	With SSD: 50 G, IEC 60068-2-27, half sine, 11 ms duration
Certification
EMC	CE, FCC Class A, CCC, BSMI	CE, FCC Class A, CCC, BSMI	CE, FCC Class A, CCC, BSMI	CE, FCC Class A, CCC, BSMI
Safety Certifications	UL, CCC, BSMI	UL, CCC, BSMI	UL, CCC, BSMI	UL, CCC, BSMI

Характеристики

Конструктивное исполнение

Конструктив корпусаАлюминиевый корпус
Вид монтажаВстраиваемый, Настольный, Монтаж на стене, Монтаж на DIN-рейку, VESA 75
МатериалАлюминий

Процессор

Тип предустановленного процессораIntel Celeron 1047UE
Частота процессора1.4 ГГц

Чипсет

Тип чипсетаIntel QM77

Оперативная память

Тип оперативной памятиDDR3 1600, DDR3L 1333
Количество разъемов для модулей оперативной памяти1xSODIMM 204pin
Тип установки оперативной памятиСъемный
Max поддерживаемый объем оперативной памяти8 ГБ
Поддержка ECCНет

Устройства хранения данных

Поддержка mSATAДа

Дисковые контроллеры

Каналов SATA III1

Интерфейсы ввода-вывода

Общее количество COM-портов4
Портов RS-2322
Портов RS-232/422/4852
Количество портов USB6
Портов USB v2.04
Портов USB v3.02

Сетевые интерфейсы

Контроллер EthernetIntel 82579LM 10/100/1000Mbps, Intel 82583V 10/100/1000 Mbps
Количество Ethernet портов2
Портов 10/100/1000 Megabit/s2

Видеоадаптер

ВидеоконтроллерВстроен в процессор

Расширенный функционал

Кол-во слотов для SIM-картДа, 1

Дискретный ввод-вывод

GPIO4xDigital In / 4xDigital Out

Слоты расширения

Всего слотов расширения3
Слоты Mini-PCIe3

Отсеки для накопителей

Всего отсеков для накопителей1
Количество отсеков для 2.5" внутренние1

Аудио

АудиоконтроллерRealtek ALC892

Охлаждение

Тип охладителяБезвентиляторный

Разъемы и кабели

Разъемы4xDB9, DB15 VGA, HDMI, 2xRJ45 Ethernet, 6xUSB, Audio (in/out/Mic), DC Input, Display Port, DB9 DIO

Сторожевой таймер

Программный таймерДа
Время срабатывания тайм.1-255 сек

Требования по питанию

Входное напряжение питания. Постоянный ток12 ... 12 В

Источник питания

Тип источника питанияВнешний адаптер питания AC/DC

Программное обеспечение

Совместимость с операционными системамиWindows XP, Windows XP Embedded, Windows 7, Windows Embedded Standard 7, Ubuntu Linux (12.04+)

Условия эксплуатации

Рабочая температура-20 ... 60 °С
Допустимая влажность эксплуатации5 ... 95 %

Габариты

Ширина264.5 мм
Высота75.1 мм
Глубина133 мм

Стандарты и сертификаты

СертификатыCE, FCC Class A
Вибрация и ударМЭК 60068-2-27, МЭК 60068-2-64
БезопасностьCCC, CB, UL, BSMI

Производство

ПроизводительAdvantech

Документация

Спецификация ARK-2150L-S4A1E
