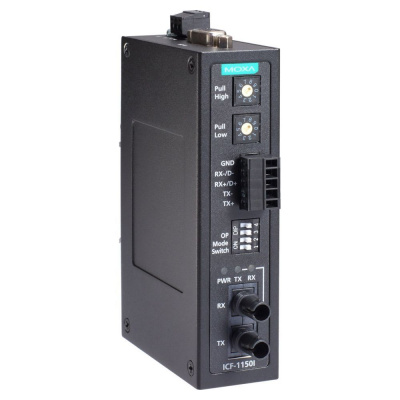

MOXA ICF-1150-M-ST — конвертер RS-232/422/485
Хит
Артикул:
ICF-1150-M-ST
Промышленный конвертер RS-232/422/485 в многомодовое оптоволокно (ST разъем) — MOXA ICF-1150-M-ST
Цены указаны с НДС
30 506 ₽/шт
387.17 USD
Уточните возможность поставки
Нашли дешевле?
Оплата
По счету, банковской картой, наличными.
-
+
В корзину
Купить в 1 клик
Конcультируйтесь +7 (343) 381-75-75, отправляйте спецификации ipcsales@aveon.ru
АВЕОН – дистрибьютор АСУ и IT | Собственное производство защищенных ПК
Техподдержка | Гарантия | Сервис | Доставка по России от 1 дня!
Самовывоз: Екатеринбург, Челябинск, Пермь, Тюмень, Ханты-Мансийск, Сургут
Характеристики
| Конструктивное исполнение | |
| Охлаждение | Пассивный |
| Интерфейсы ввода-вывода | |
| Всего COM-портов | 2 |
| COM-портов RS-232 | 1 |
| COM-портов RS-422/485 | 1 |
| Прочее | |
| Поддержка функций | 3 способа связи: RS-232, оптический порт и RS-422/485, Автоматический контроль за направлением передачи данных (ADDC®), Автоматическое определение скорости передачи, Поддержка кольцевой топологии |
| Мониторинг системы | |
| Индикаторы | Индикатор питания, Индикаторы отправки данных, Индикаторы приема данных |
| Беспроводные интерфейсы | |
| Безопасность | EN 62368, UL 508 |
| Питание | |
| Мин. входное напряжение DC, В | 12 |
| Макс. входное напряжение DC, В | 48 |
| Защита входа по питанию | От короткого замыкания, От превышения напряжения, От смены полярности |
| Условия эксплуатации | |
| Температура эксплуатации | 0…+60°С |
| Мин. температура эксплуатации, °C | 0 |
| Макс. температура эксплуатации, °C | 60 |
| Габариты | |
| Вес в упаковке (брутто), кг | 0.3 |
| Глубина, мм | 70.00 |
| Высота, мм | 115.00 |
| Ширина, мм | 30.30 |
| Стандарты и сертификаты | |
| Сертификаты | CE, FCC, WEEE |
| Электромагнитные помехи (EMI) | CISPR 32, FCC Part 15 Subpart B Class A |
| Нефть и газ | ATEX Zone 2 Ex nC IIC, UL/cUL Class I Division 2 Groups A/B/C/D |
| Свободное падение | МЭК 60068-2-32 |
| Электромагнитная совместимость (EMS) | EN 55024, EN 55032, МЭК 61000-4-2, МЭК 61000-4-3, МЭК 61000-4-4, МЭК 61000-4-5, МЭК 61000-4-6, МЭК 61000-4-8 |
| Производство | |
| Производитель | MOXA |
Оплата и доставка
Условия оплаты
- Оплата заказов с сайта по безналичному расчету осуществляется по счету-оферте, который действителен в день его создания. В случае оплаты в последующие дни, стоимость заказа может быть пересчитана на дату оплаты по текущему курсу USD как ЦБ+2% по решению поставщика. При оплате по безналичному расчету с физических лиц может сниматься комиссия банка от 1%.
- Можно оплатить заказ наличными в офисе АВЕОН или при доставке курьером до двери.
- После оплаты выдается кассовый чек.
Условия доставки
- Доставка во все регионы России транспортными компаниями до терминала ТК в городе доставки, либо до двери заказчика.
- Срок доставки и стоимость определяются тарифами компаний-грузоперевозчиков.
- Также вы можете самостоятельно забрать товары из пунктов самовывоза в вашем городе.
Более подробная информация .
Отзывы
Отзывы
Оставить отзыв
Загрузка отзывов...
Зарегистрировать проект
Зарегистрировать проект
Напоминаем, что все цены, опубликованные на данном сайте, приведены как справочная информация, не являются публичной офертой, определяемой положениями статьи 437 Гражданского кодекса Российской Федерации, и могут быть изменены в любое время без предупреждения.
Сертифицированные специалисты АВЕОН БЕСПЛАТНО помогут подобрать оборудование под ваш проект, составить спецификацию промышленного компьютера, порекомендуют актуальные замены для снятых с производства компонентов. Позвоните +7 (343) 381-75-75, напишите на ipcsales@aveon.ru или постучитесь в ЧАТ.
Вы можете заказать оборудование для тестирования на вашем предприятии, чтобы оценить характеристики и совместимость с уже установленными устройствами.
Самые ходовые компоненты АСУ ТП всегда на складе в Екатеринбурге и в Москве. Под заказ – 2 недели со склада в Тайване (при наличии у производителя). Самовывоз в Екатеринбурге, Челябинске, Тюмени и Перми. Доставка по России.
Описание
F.A.Q
Что такое интерфейс RS-485?
RS-485 (англ. Recommended Standard 485, еще встречается написание EIA-485) – это стандарт физического уровня для асинхронного интерфейса.
Это наиболее популярный интерфейс для промышленных сетей, широко используется множеством устройств в АСУ ТП. Как правило в качестве разъема для организации RS485 также используется разъем DB9 или клеммная колодка. Распайку RS-485 нужно изучать в документации к каждому конкретному устройству.
- Расстояние до 1200 метров.
- Бывают 2- и 4-сигнальных провода.
- Скорость передачи данных обычно до 115200 бит/с (по стандарту до 10 Мбит/с на 15 м).
- Тип «точка–точка» или «точка – много точек».
- Можно подключить до 256 устройств.
- Нужен согласующий резистор.
Работа RS485 в режиме полудуплекс (используются 2 контакта)
Работа RS485 в режиме полный дуплекс (используются 4 контакта)
Устройства с RS232, RS422, RS485 в ассортименте АВЕОН:
Конвертеры интерфейсов
Серверы последовательных интерфейсов
Медиаконвертеры
Мультипортовые платы
Шлюзы протоколов
Беспроводное оборудование
Модули удаленного ввода-вывода
Что такое интерфейс RS-422?
Интерфейс RS-422 обеспечивает дифференциальную однонаправленную передачу данных по линиям с возможностью соединения «точка–точка» или «master – много slave».
Это еще один интерфейс, который до сих пор достаточно часто применяется в промышленности. RS422 похож на RS-232, но в отличие от последнего использует дифференциальный сигнал для одномоментной отправки и приемки сообщений по разным линиям.
- Повышенная стойкость к помехам.
- Большая дистанция передачи данных – до 1200 метров.
- Скорость передачи данных зависит от расстояния: если соединение между компонентов всего 10 метров, то она может достигать 10 Мбит/с. А при максимальных 1200 метров – всего лишь 10 кбит/с.
- Поддержка топологии «точка–точка».
- Нужен согласующий резистор
В настоящее время стандарт может указываться как EIA-422 – равнозначное написание с первоначальным.
Устройства с RS232, RS422, RS485 в ассортименте АВЕОН:
Конвертеры интерфейсов
Серверы последовательных интерфейсов
Медиаконвертеры
Мультипортовые платы
Шлюзы протоколов
Беспроводное оборудование
Модули удаленного ввода-вывода
Что такое интерфейс RS-232?
RS-232 – это интерфейс передачи информации между двумя устройствами на расстояние до 15 м.
Используется для подключения к вычислительным машинам самого разного оборудования, нетребовательного к скорости обмена.
В офисной технике практически вытеснен интерфейсом USB. Зато активно используется в проме для подключения периферии и устройств, расположенных достаточно далеко от компьютера, и даже работающих в сложных условиях внешней среды. Также этот стандарт используется для взаимодействия микроконтроллеров различных архитектур, имеющих интерфейс UART, с другими цифровыми устройствами и периферией.
- Расстояние 15 м
- Скорость передачи данных до 115200 бит/с
- Тип точка-точка (master-slave)
- Можно подключить только одно устройство
- Протокол интерфейса предполагает синхронный и асинхронный режим передачи данных
- Аппаратный и программный метода управления обменом данных
Для организации RS232 используются разъемы DB9M и DB25M:
Распайка и схема подключения COM порта RS232:
| Аппаратный контроль | Программный контроль | |
| Скорость передачи | Любая скорость | Низкая скорость |
| Скорость реакции | Быстрая | Медленная |
| Поддержка интерфейса | RS-232/422 | RS-232/422/485 |
| Символ начала передачи данных | Любой | Только XON/XOFF |
| Потеря данных | Нет | Возможно |
| Использование контактов | Полное | Упрощенное |
Устройства с RS232, RS422, RS485 в ассортименте АВЕОН:
Конвертеры интерфейсов
Серверы последовательных интерфейсов
Медиаконвертеры
Мультипортовые платы
Шлюзы протоколов
Беспроводное оборудование
Модули удаленного ввода-вывода
Чем отличаются интерфейсы RS-232/422/485?
| Режим передачи | Полнодуплексный | Полнодуплексный | Полудуплексный (2 провода), |
| Дистанция/скорость | 15M"@9600 бит/с | 1.2KM"@9600 бит/с | 1.2KM"@9600 бит/с |
| Контакты | TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND | TxA, TxB, RxA, RxB, GND | DataA, DataB, GND |
| Топология | Точка-точка | Точка-точка | Многоточечная |
| Управление | Есть аппаратное и программное управление | Только программное | Только программное |
| Исправление ошибок | Легко | Тяжело | Тяжело |
Устройства с RS232, RS422, RS485 в ассортименте АВЕОН:
Конвертеры интерфейсов
Серверы последовательных интерфейсов
Медиаконвертеры
Мультипортовые платы
Шлюзы протоколов
Беспроводное оборудование
Модули удаленного ввода-вывода
Зачем нужна гальваническая изоляция?
Гальваническая изоляция в оборудовании MOXA снижает помехи при передаче сигнала и защищает оборудование от повреждений, микросхемы от выгорания.
Обозначается буквой I в модели.
