Фотообзор процессорной платы Advantech AIMB-785G2-00A1E

Представляем фотораспаковку процессорной платы LGA1151 6th Gen Intel® Core™ i7/i5/i3 ATX Advantech AIMB-785G2-00A1E.
Технические характристики и документация https://aveon.ru/catalog/aimb-785g2-00a1e/.

• Упаковка платы

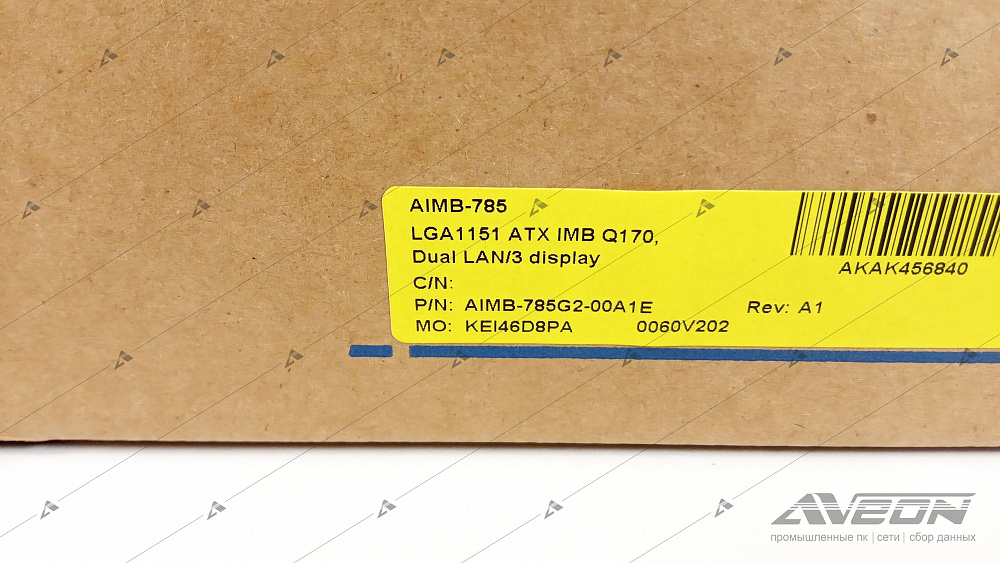

• Информационная наклейка отражает модель, парт-намбер, серийный номер и аппаратную ревизию платы
• Открытая упаковка: имеется несколько слоёв защиты платы при транспортировке

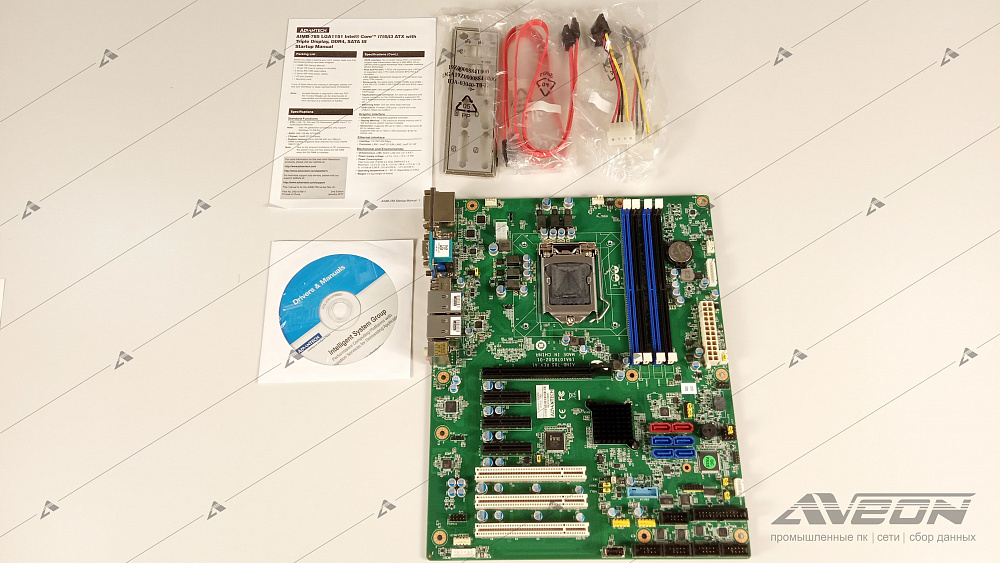

• Комплектация: плата, кабели sata, задняя планка, диск с драйверами, мануал с тех описанием и подключения разъёмов на плате

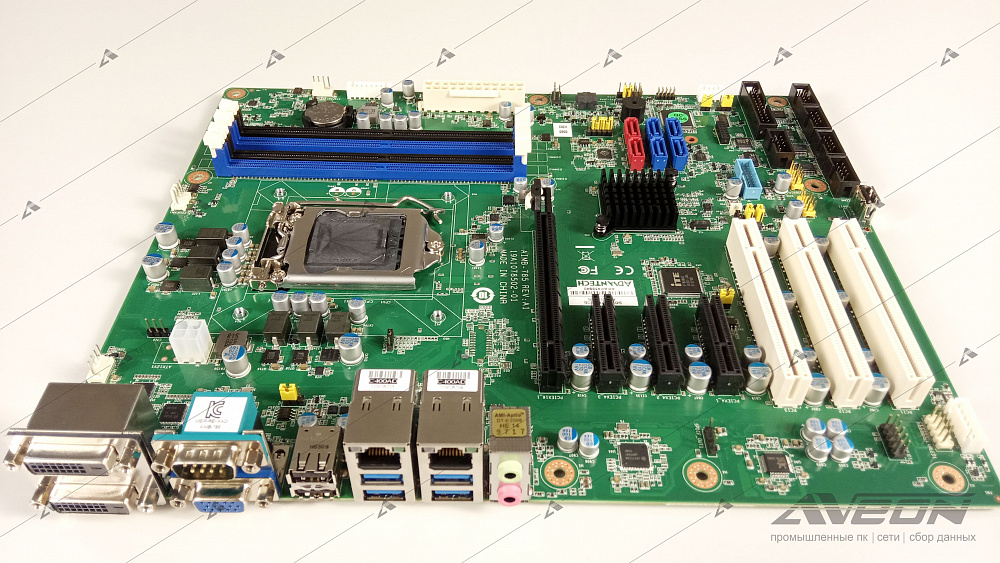

• Вид платы со стороны задней панели

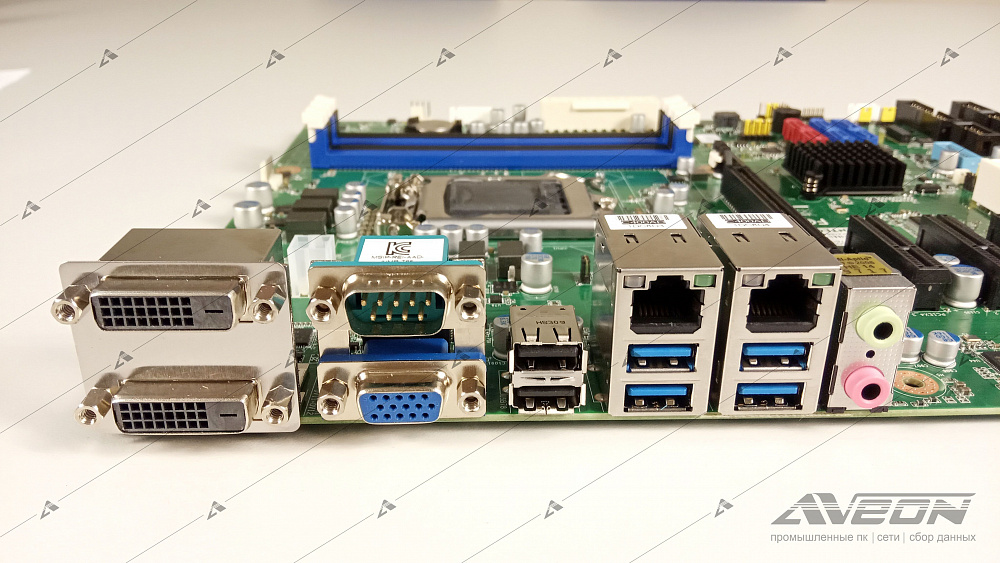

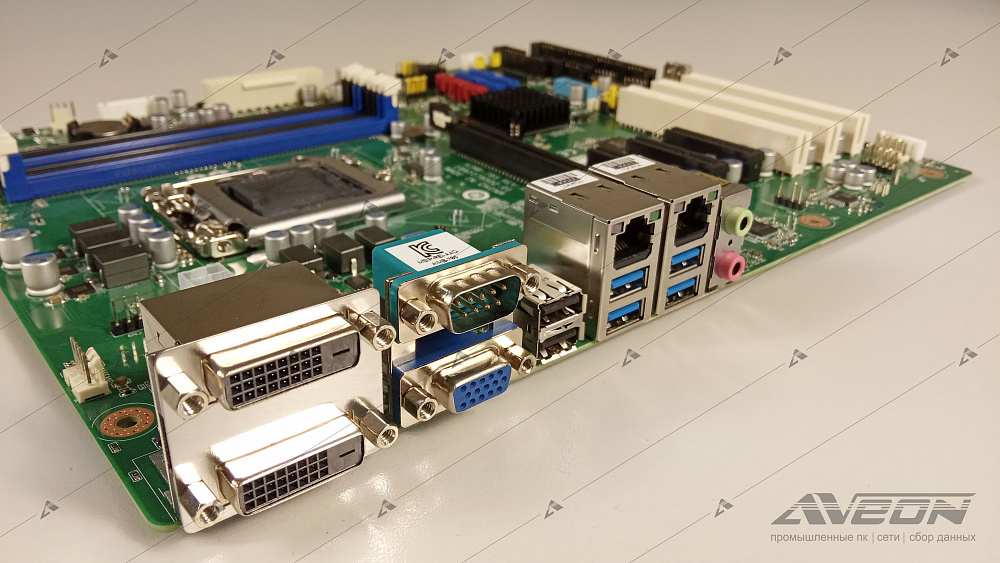

• Разъёмы задней панели: 2 DVI-D, com-порт RS232, 1 VGA (D-Sub), 2 USB2.0, 4 USB3.0, 2 Lan, 2 аудио коннектора (Line-out, Mic-in)

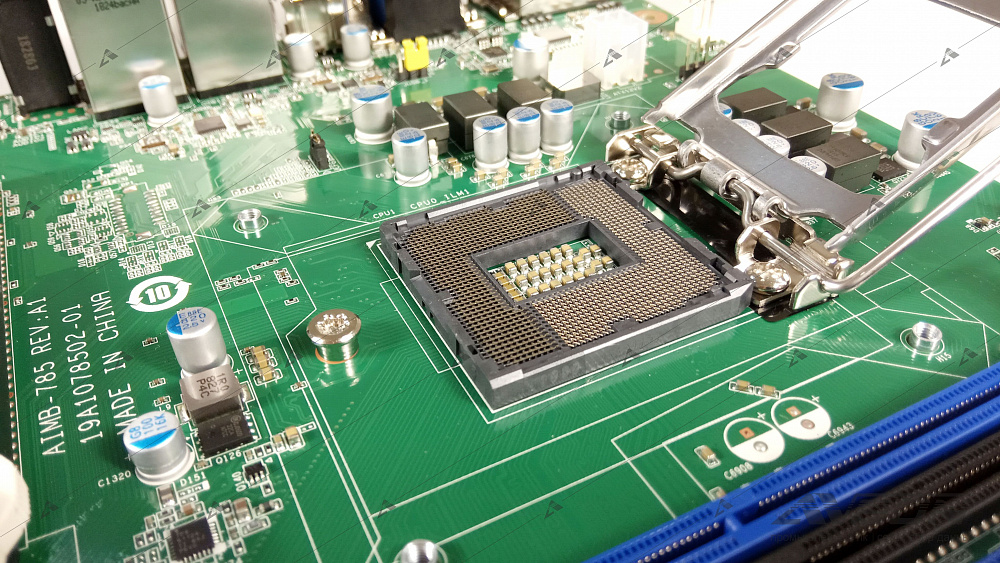

• Сокет процессора LGA1151

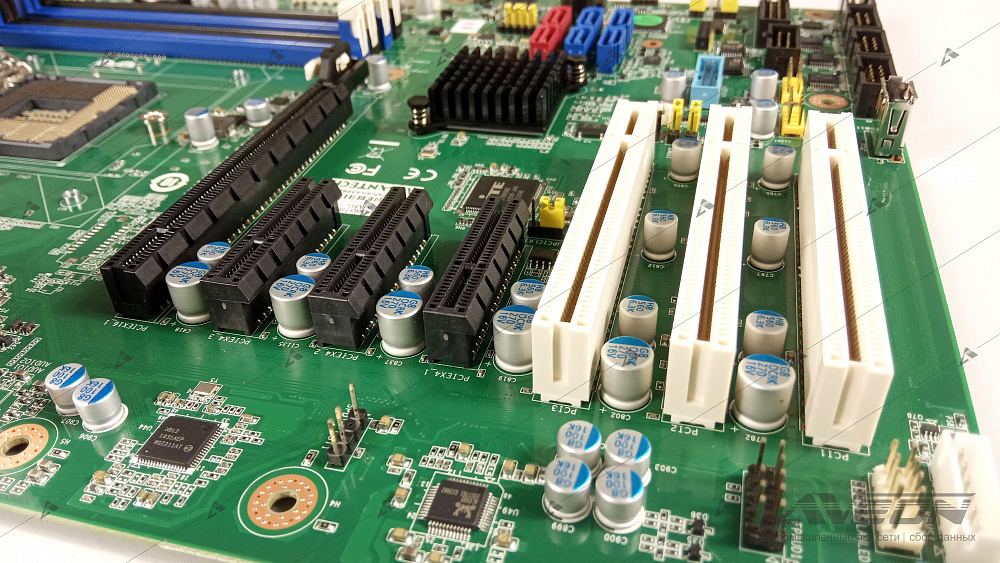

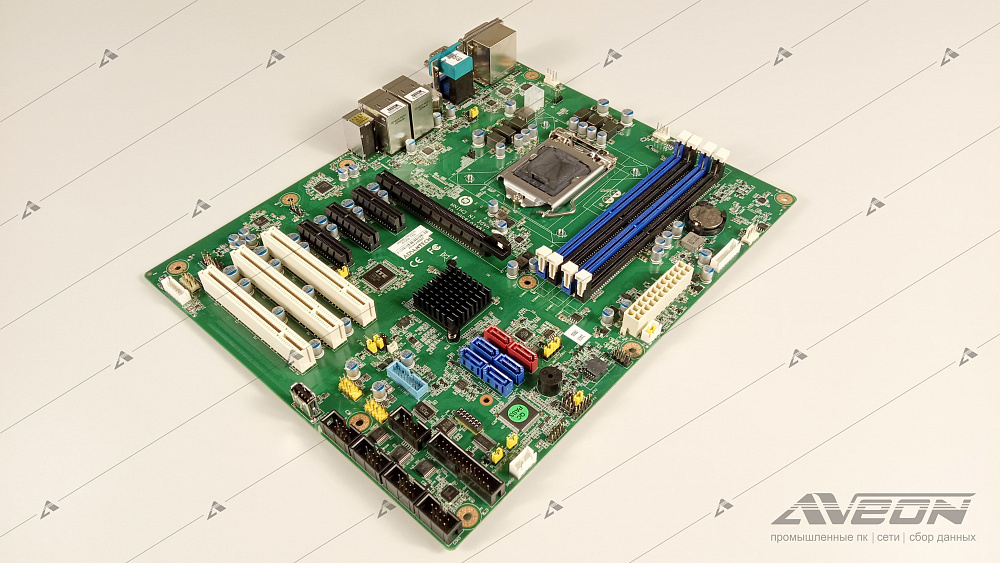

• Слоты расширения: 1 PCIe x16, 3 PCIe x4, 3 PCI 2.2

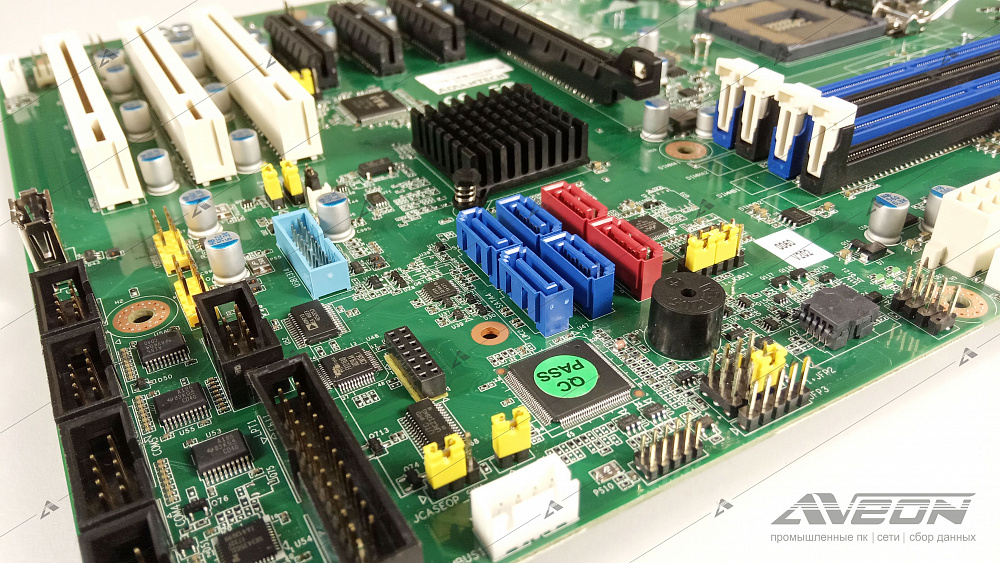

• Внутренние разъёмы подключения: 6 sata, LPT, 5 Com-порт, usb2.0, usb3.0
• Радиатор охлаждения на чипсете Intel Q170, на плате имеется разъём USB2.0 для подключения Flash-носителей информации для подключения внутри компьютера

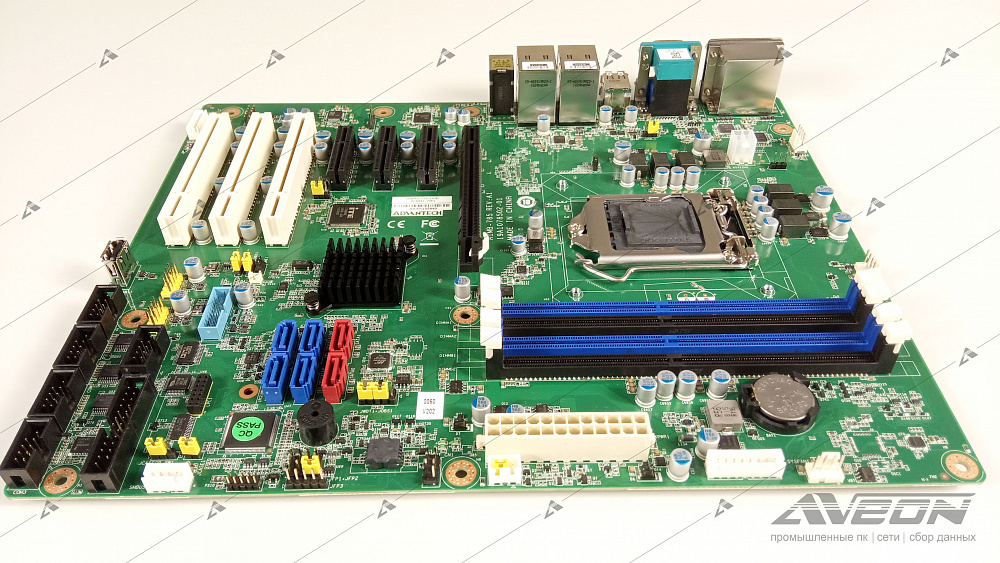

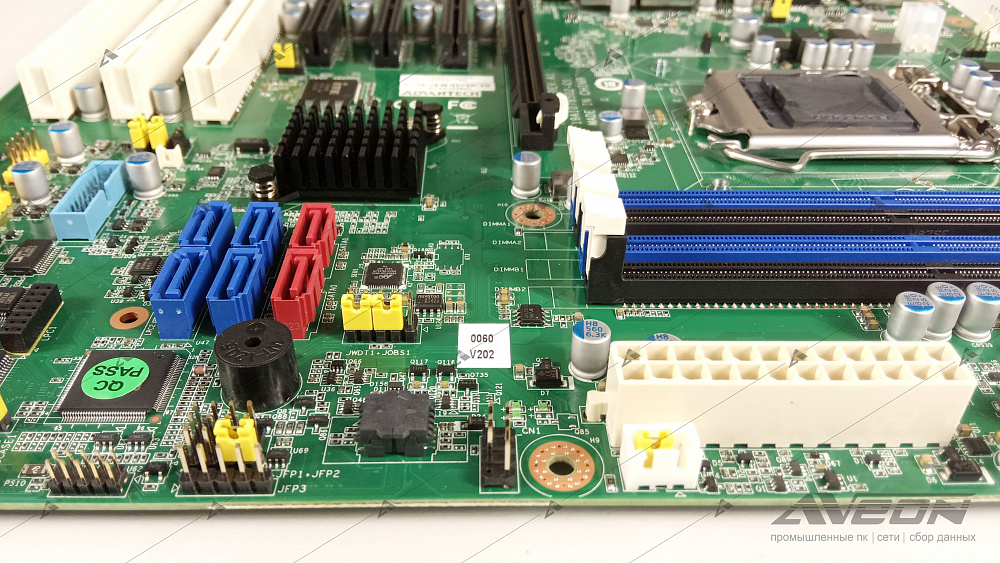

• ATX разъём питания 24pin, 4 разъёма DDR4 1866/2133
• Вид сбоку
• Вид платы со стороны задней панели

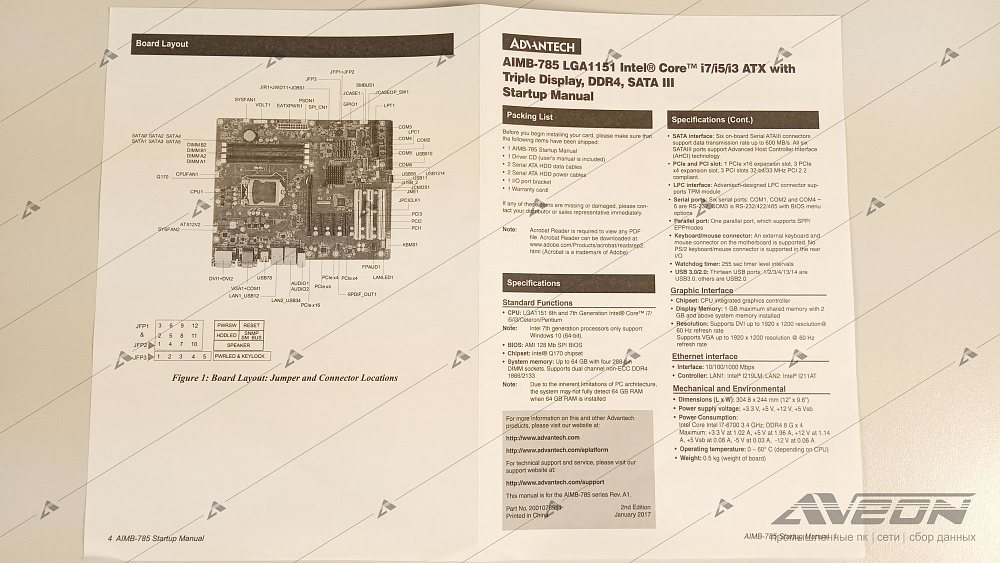

• Инструкция по подключению

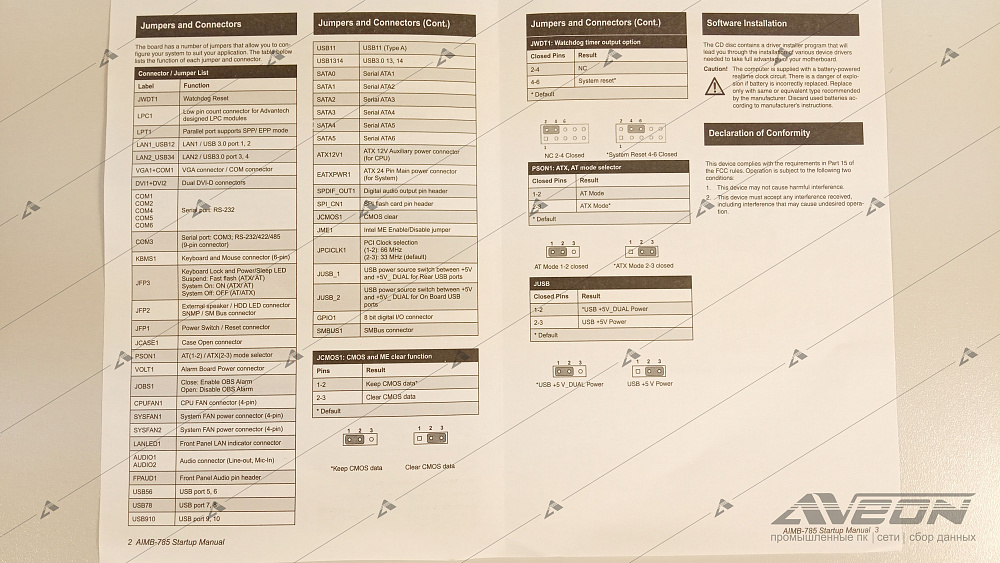

• Инструкция установки переключателей и джамперов на плате
